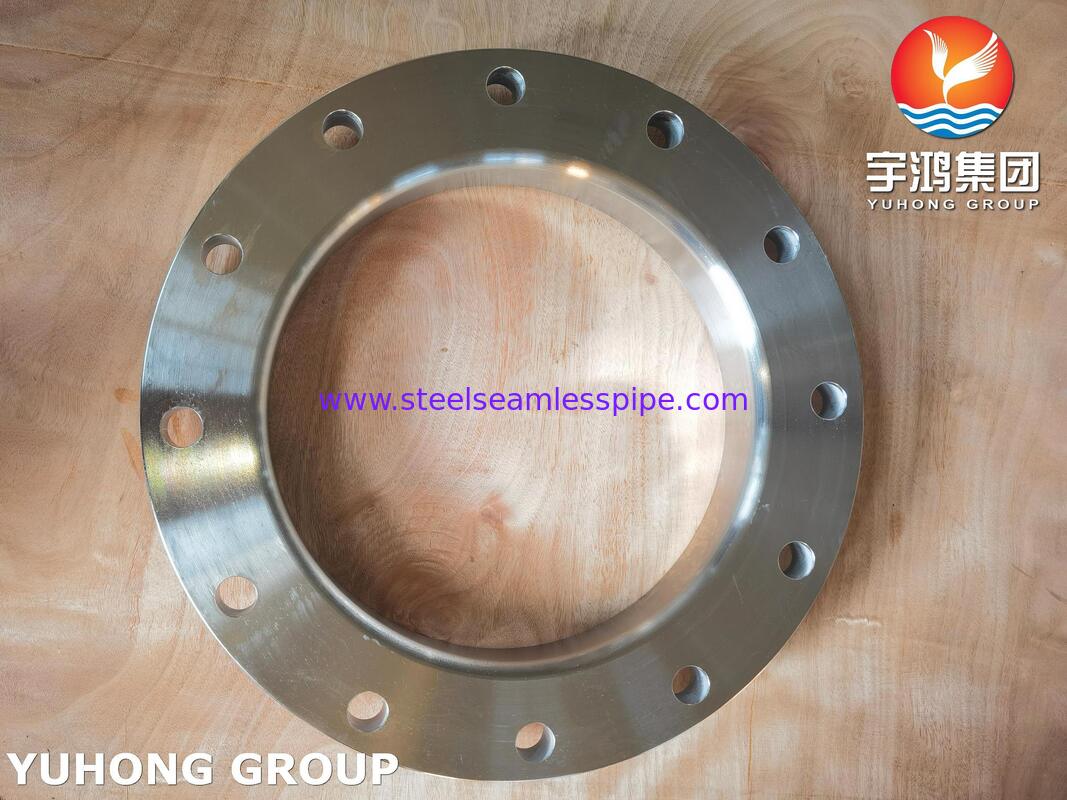

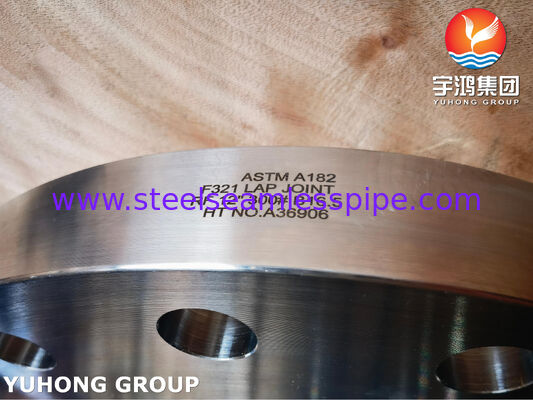

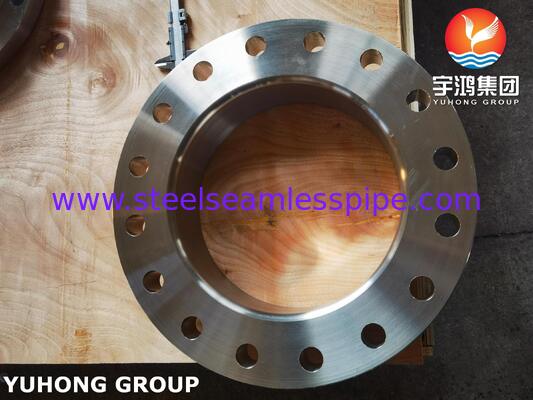

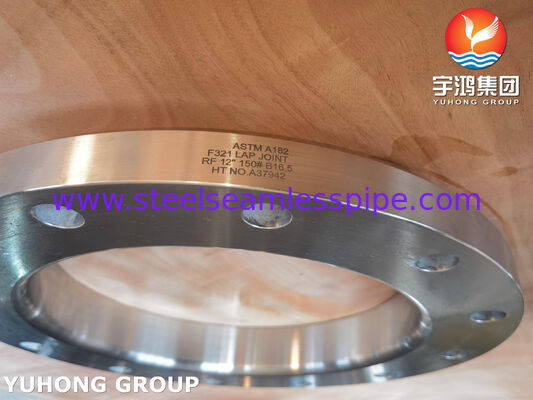

ASTM A182 F321 / UNS S32100 / 1.4541 Flensa Sambungan Tumpang Sambung RF

ASTM A182 F321 Flensa Baja Tahan Karat UNS S32100 Flensa Sambungan Tumpang Baja Tempa

ASTM A182 F321 Flensa Sambungan Tumpang untuk sistem perpipaan suhu tinggi di mana Anda memerlukan fleksibilitas dan kemudahan penyelarasan flensa lepas, dan material harus tahan terhadap korosi intergranular setelah pengelasan.

Flensa Sambungan Tumpang bukanlah komponen satu bagian seperti flensa Leher Las atau Slip-On. Ini adalah rakitan dua bagian yang terdiri dari: 1. Cincin Flensa (Flensa Lepas): Ini adalah bagian yang terbuat dari ASTM A182 F321. Bentuknya mirip dengan flensa Slip-On tetapi memiliki radius di lubang pada permukaan belakang. 2. Ujung Puntung: Ini adalah bagian pipa pendek terpisah yang dilas ke pipa. Ini memiliki bibir melengkung yang sesuai dengan radius pada cincin flensa.

Mengapa F321 untuk layanan suhu tinggi?

1. Ketahanan terhadap Sensitisasi:

Ujung puntung memerlukan pengelasan ke pipa. Jika Anda menggunakan ujung puntung 304 standar, panas dari pengelasan dapat mensensitisasi material, membuatnya rentan terhadap korosi. Stabilisasi titanium F321 mencegah hal ini.

2. Integritas Suhu Tinggi:

Cincin flensa itu sendiri, meskipun tidak bersentuhan dengan fluida proses, terpapar panas ambien yang memancar dari pipa. F321 mempertahankan sifat mekanik dan integritas strukturalnya di lingkungan panas ini lebih baik daripada grade yang tidak distabilkan.

Keunggulan Desain Sambungan Tumpang

• Kemudahan Penyelarasan: Karena cincin flensa berputar, lubang baut sangat mudah diselaraskan, yang merupakan keuntungan besar dalam konstruksi lapangan atau saat menghubungkan ke peralatan dengan flensa yang memiliki lubang baut tetap.

• Penghematan Biaya dalam Sistem Paduan Tinggi: Anda dapat menggunakan material yang lebih murah untuk cincin flensa (misalnya, baja karbon) sementara bagian yang basah (ujung puntung dan pipa) terbuat dari paduan mahal. Namun, dalam kasus spesifik ini (F321), kedua bagian kemungkinan akan menjadi F321 untuk solusi suhu tinggi penuh.

• Inventaris Terkurangi: Satu set cincin flensa dapat digunakan dengan ujung puntung dari jadwal (ketebalan dinding) yang berbeda, selama lubang cincin cukup besar.

Aplikasi

• Penukar Panas: Sering digunakan pada saluran dan selubung penukar panas di mana ekspansi termal dan kebutuhan untuk pembongkaran yang sering untuk pembersihan adalah umum. Flensa lepas dapat menangani tegangan termal lebih baik daripada yang tetap, dan material F321 tahan terhadap suhu operasi.

• Pipa Tungku dan Saluran Superheater: Sistem perpipaan apa pun yang beroperasi secara konsisten di atas 800°F (427°C).

• Sistem Knalpot Pesawat dan Antariksa: Di mana panas tinggi dan getaran adalah faktornya.

• Pabrik Kimia dan Petrokimia: Dalam proses yang melibatkan suhu tinggi, terutama di mana korosi air bukanlah perhatian utama tetapi kekuatan suhu tinggi adalah.
