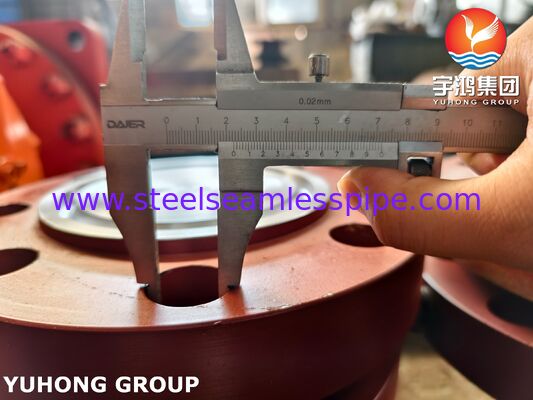

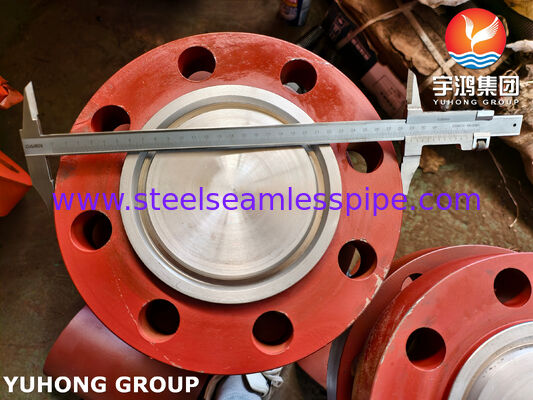

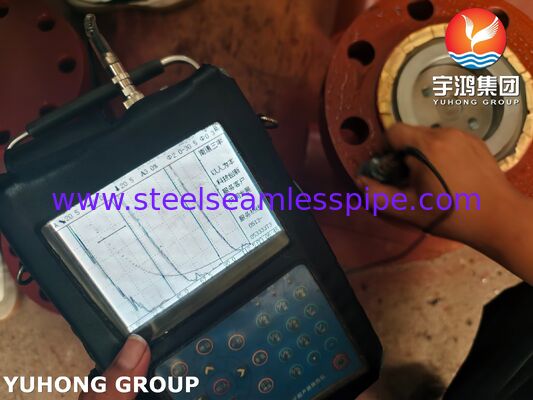

Fitting flange, ASTM A105 Flange dengan A234 WPB Teeuntuk komponen sistem minyak dan gas
Mengapa Menggabungkan Flange dengan Fitting?
Sistem pipa memiliki dua jenis dasar sendi:
1. Sendi permanen: Sendi las untuk kekuatan, integritas, dan ketahanan kebocoran.
2. Penghubung yang bisa dilepas/dihapus: Penghubung dengan flang atau benang untuk pemeliharaan, inspeksi, dan koneksi peralatan.
Kombinasi "Flange + Fitting" secara strategis menempatkan sendi yang dapat dilepas di titik kritis tertentu dalam sistem permanen.Reduktor) mengubah arah aliran atau ukuran pipa, sedangkan flange menyediakan bolted, dismontable antarmuka.
Spesifikasi Flanges yang Dipalsukan
| Jenis |
Flange |
| Kelas material |
ASTM A105, ASTM A182, ASTM A564
Baja karbon, baja paduan, baja tahan karat, paduan nikel...
|
| Standar |
ASME B16.5, B16.47 seri A&B |
| Metode Produksi |
Berkualitas |
| Ukuran |
1/2 "untuk 48", sch5S untuk sch.XXS atau khusus |
| Kelas |
150#, 300#, 400#, 600#, 900#, 1500#, 2500# |
| Pengolahan Permukaan |
Lapisan galvanis/anti korosi |
| Aplikasi |
Untuk sambungan pipa |
Spesifikasi Fittings Buttweld
| Jenis |
Pasang |
| Kelas material |
ASTM A234, ASTM A860, ASTM A403, ASTM A815, ASTM B366
Baja karbon, baja paduan, baja tahan karat, paduan nikel...
|
| Standar |
ASME B16.9 |
| Metode Produksi |
Buttweld |
| Ukuran |
1/2 "untuk 48", sch5S untuk sch.XXS atau khusus |
| Pola |
Siku, Tee, Reducer, Cap |
| Pengolahan Permukaan |
Lapisan galvanis/anti korosi |
| Aplikasi |
Untuk sambungan pipa |
Konfigurasi Standar Umum
A. Fittings Flanged (Integral Flange)
Flange ini ditumbuk atau ditempa sebagai satu bagian dengan tubuh yang cocok.
Contoh:
Flanged Elbow: Mengubah arah (90° atau 45°) dengan ujung yang bergelombang.
Flanged Tee: Membuat cabang dengan ketiga ujungnya bergelombang.
Flanged Reducer: Mengubah ukuran pipa dengan ujung yang bergelombang.
Standar:ASME B16.5 (Pipe Flanges and Flanged Fittings: NPS 1⁄2 "to 24").
B. Kombinasi yang diproduksi (Flang + Fitting Las)
Ini melibatkan pengelasan flange standar ke fitting las standar. Ini adalah pendekatan yang paling umum dan fleksibel.
Komponen yang digunakan:
Flange: Per ASME B16.5 atau B16.47.
Fitting pengelasan: Menurut ASME B16.9 (Butt-Weld) atau B16.11 (Socket-Weld/Threaded).

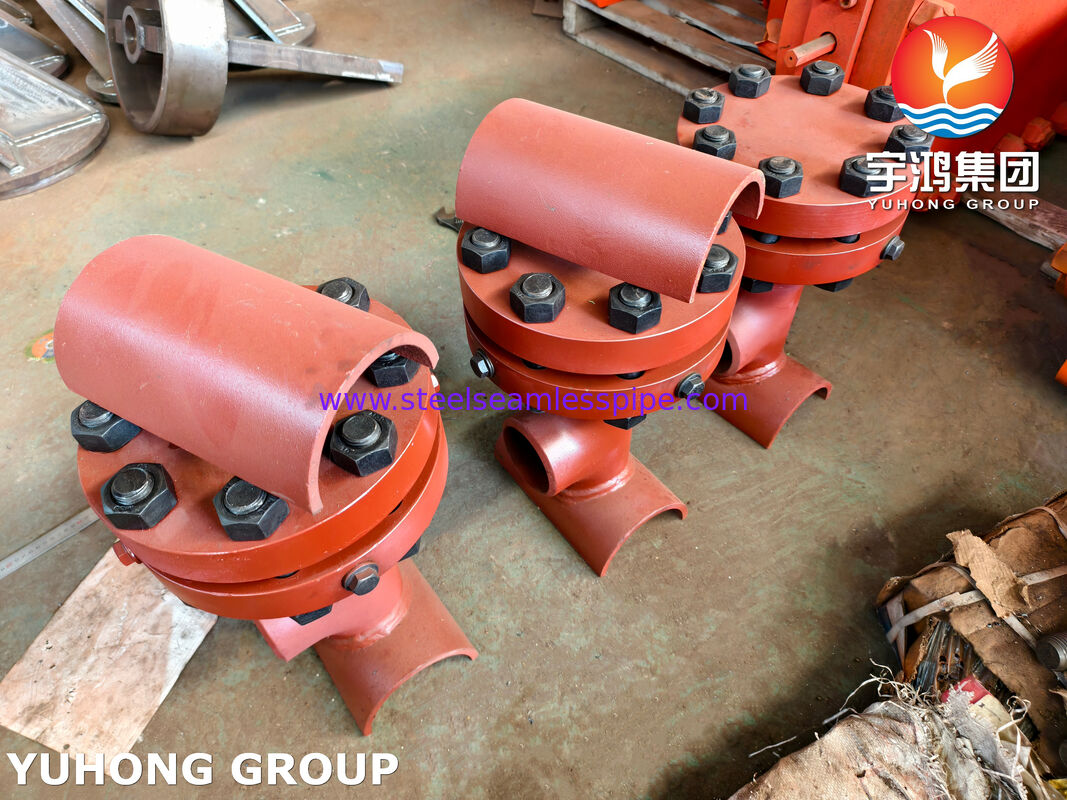

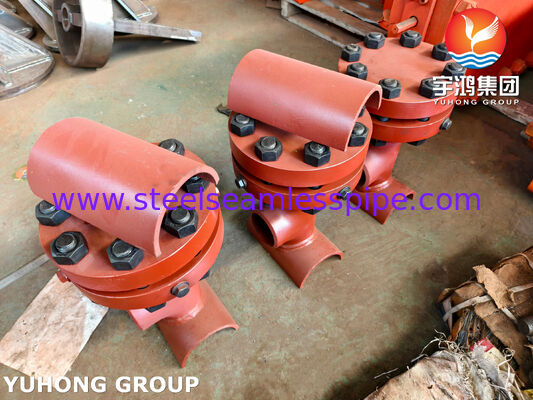

Contoh yang paling umum:Flanged Outlet Tee
Ini adalah Butt-Weld Tee (B16.9) dengan Flange (B16.5) yang dilas ke outlet cabangnya.
Spesifikasi: Tee, BW x BW x RF (Butt Weld x Butt Weld x Raised Face Flange).
Contoh Lainnya:
Flanged Stub End: A Lap Joint Flange + a Stub End (B16.9) untuk sistem yang mudah diselaraskan.
Nozzle Flanged: Kepala las atau kopling (B16.11) dengan flange yang dilas untuk koneksi instrumen.
Aplikasi
Flanged tees digunakan di seluruh industri di mana pipa perlu modular atau dapat diakses:
-
Pengolahan air & air limbah: Untuk mengalihkan aliran ke tangki atau filter pengolahan yang berbeda.
-
Pembangkit Kimia & Petrokimia: Di jalur yang membutuhkan pigging, pembersihan, atau pemasangan/pengungkapan katalis yang sering.
-
Generasi Daya: Dalam sistem pendingin air, air pakan, dan sistem bantu di mana peralatan membutuhkan isolasi.
-
Pembangunan Kapal & Offshore: Untuk ballast, bilge, dan sistem air laut yang membutuhkan pipa yang kokoh.
-
HVAC & Industrial Plumbing: Di kepala distribusi air dingin atau uap skala besar.
