ASME SA350 LF2 Kelas 1 Nozzle Cover Flange, Flanges Temperatur Rendah

Tempa Rendah​ Tempaan , ASTM A350 Grade LF2 Class 1 Flensa Penutup Nozel Tempa

ASME SA350 LF2 Class 1 adalah spesifikasi tempa baja karbon suhu rendah yang dirancang khusus untuk flensa, fitting, katup, dan komponen bertekanan yang beroperasi dalam layanan kriogenik.

Spesifikasi ASTM A350/ASME SA350 LF2 CLASS1 Flensa Penutup Nozel

1. Material: SA350 LF2

• Komposisi Dasar: Baja karbon rendah yang dialoi dengan Nikel (Ni) untuk meningkatkan ketangguhan suhu rendah. Kandungan Ni tipikal adalah 0,40-1,06%.

• Tujuan: Nikel menggeser Suhu Transisi Ulet-ke-Getas (DBTT) material lebih rendah, mencegah patah getas pada suhu di bawah nol.

• Bentuk: Dipasok sebagai tempaan (bukan coran atau pelat).

2. Kelas: Kelas 1

• Persyaratan Kritis: Ini menetapkan suhu layanan terendah yang disertifikasi untuk material.

• Peringkat Suhu: -46°C (-50°F). Material harus menunjukkan ketangguhan impak yang memadai (melalui pengujian takik Charpy V) pada suhu ini.

• Pengujian: Pengujian impak takik Charpy V wajib dilakukan pada -46°C (-50°F) pada setiap lot panas. Persyaratan penyerapan energi rata-rata minimum yang ketat harus dipenuhi (misalnya, rata-rata 20 J untuk ukuran standar)

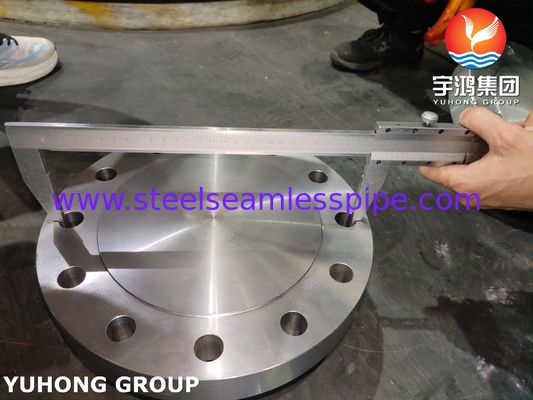

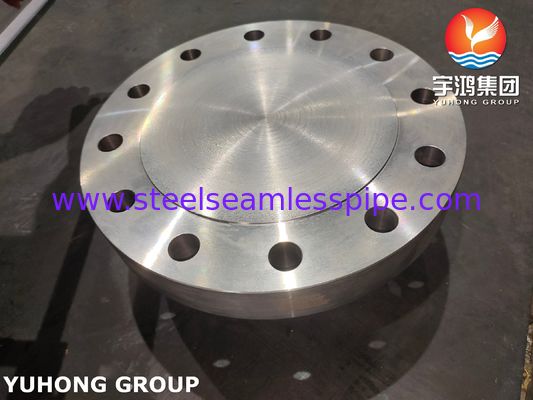

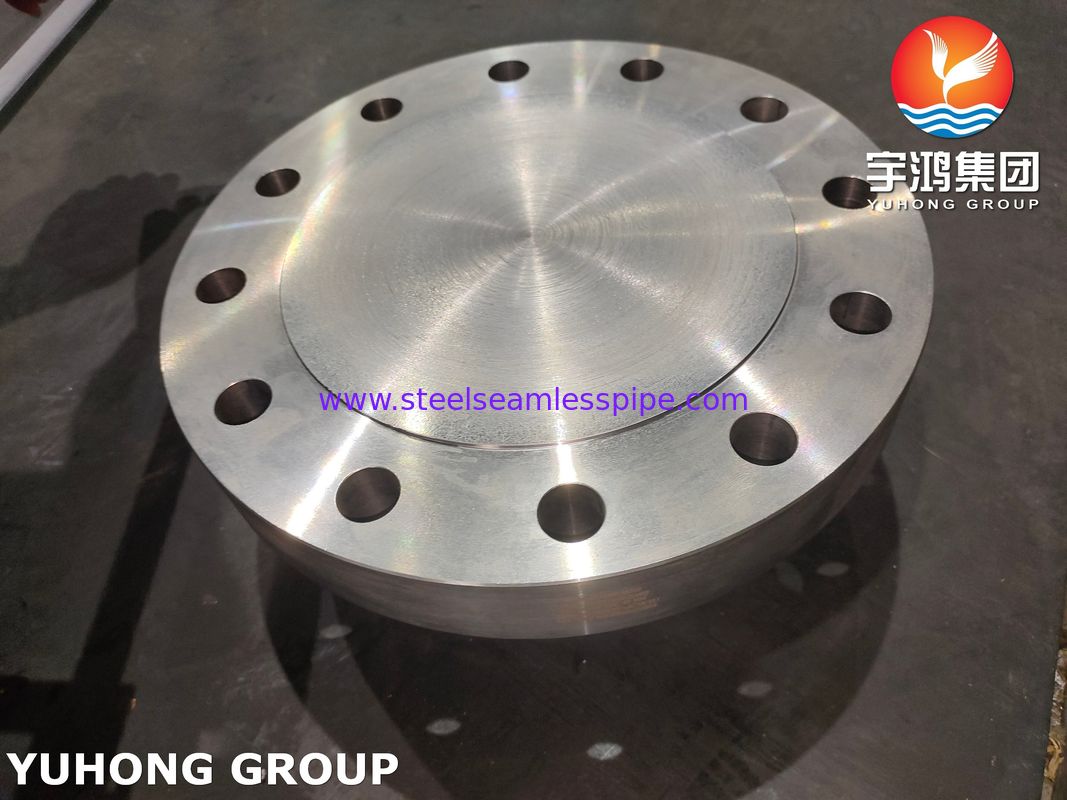

3. Komponen: Flensa Penutup Nozel

• Fungsi: Ini pada dasarnya adalah flensa buta khusus (ASME B16.5 Tipe: Buta) yang digunakan untuk menutup ujung nozel pada bejana bertekanan, penukar panas, atau sistem perpipaan.

• Tujuan:

  • Mengisolasi bagian untuk pemeliharaan, inspeksi, atau keselamatan.

  • Menyediakan titik sambungan di masa mendatang ("penutup nozel" seringkali bersifat sementara).

  • Berfungsi sebagai segel permanen pada nozel yang tidak digunakan.

• Desain: Diproduksi sesuai dimensi dan peringkat tekanan yang ditentukan dalam standar seperti ASME B16.5 (Flensa Pipa dan Fitting Berflensa) atau ASME B16.47 (Flensa Diameter Besar). Fitur utama termasuk lubang baut, permukaan (misalnya, permukaan timbul - RF, sambungan tipe cincin - RTJ), dan ketebalan yang dinilai untuk tekanan.

Komposisi Kimia dari ASTM A350 LF2 Penutup Nozel Flensa

Sifat Mekanik dari ASTM A350 LF2 Penutup Nozel Flensa

Karakteristik & Persyaratan Utama

• Ketangguhan Suhu Rendah: alasan utama untuk menentukan SA350 LF2 Cl. 1. Memastikan ketahanan terhadap patah getas pada -46°C/-50°F.

• Peringkat Tekanan: Kapasitas tekanan flensa pada berbagai suhu ditentukan oleh peringkat Kelas ASME B16.5/B16.47 (misalnya, Kelas 150, 300, 600, 900, 1500, 2500). Material LF2 Cl.1 harus sesuai untuk tekanan/suhu desain.

• Perlakuan Panas: Tempaan biasanya Dinormalisasi atau Dinormalisasi dan Ditempa untuk mencapai struktur butir, sifat mekanik, dan ketangguhan impak yang diperlukan.

• Pengujian Impak Wajib: Seperti yang disebutkan, pengujian Charpy pada -46°C/-50°F diperlukan untuk setiap lot panas.

• NDE (Pemeriksaan Non-Destruktif): Membutuhkan 100% Pengujian Ultrasonik (UT) untuk mendeteksi cacat internal. Inspeksi permukaan (MT atau PT) juga merupakan praktik umum.

• Sifat Kimia & Mekanik: Harus memenuhi batas komposisi yang ketat dan persyaratan kekuatan tarik/luluh yang ditentukan dalam SA-350.

Aplikasi:

• Fasilitas Gas Alam Cair (LNG): Pipa, tangki penyimpanan, unit pengolahan.

• Tanaman Pendingin & Kriogenik: Sistem amonia, pabrik etilena, unit pemisahan udara.

• Petrokimia & Pengolahan Gas: Peralatan yang menangani gas atau cairan dingin.

• Pembangkit Listrik: Komponen tertentu dalam sistem kriogenik.

• Bejana Bertekanan & Penukar Panas: Penutup nozel pada bejana yang beroperasi di bawah -29°C.
