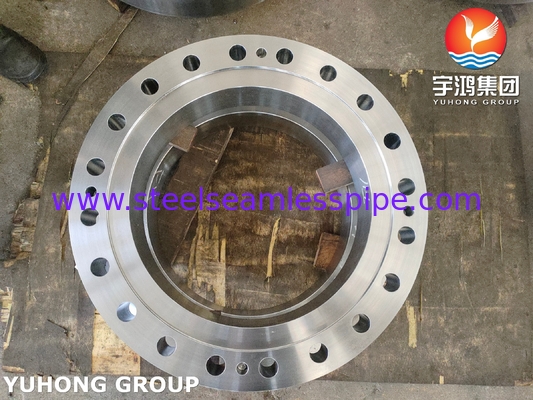

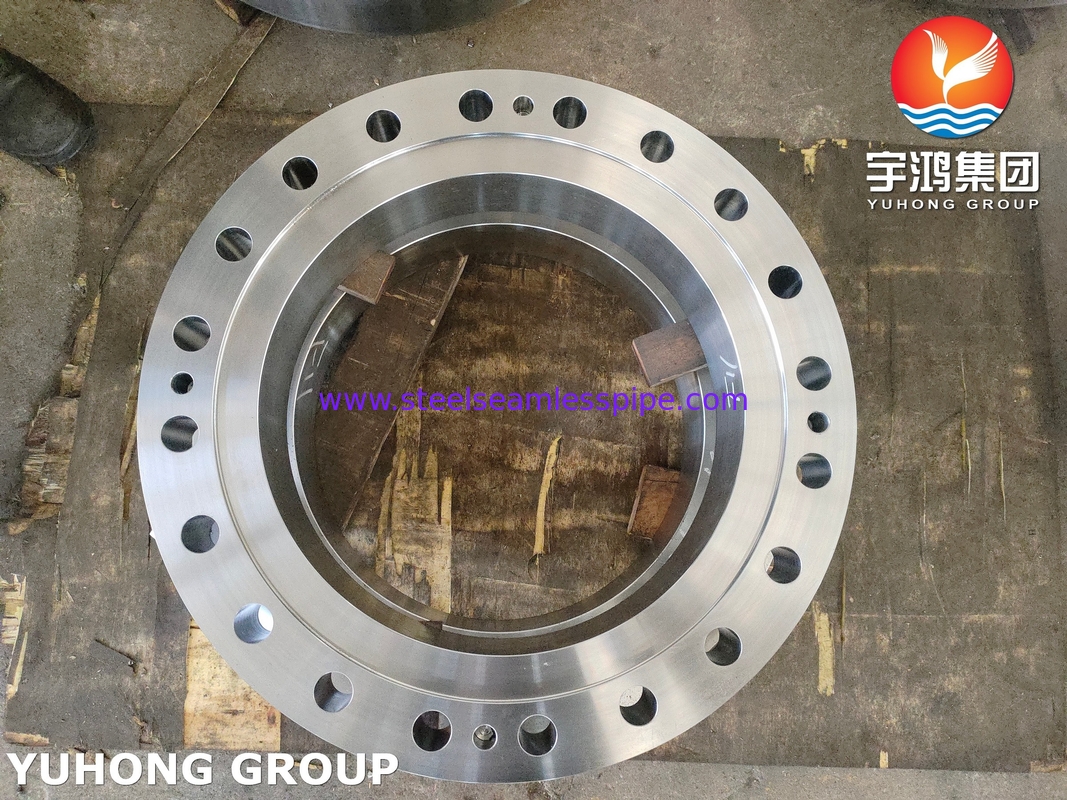

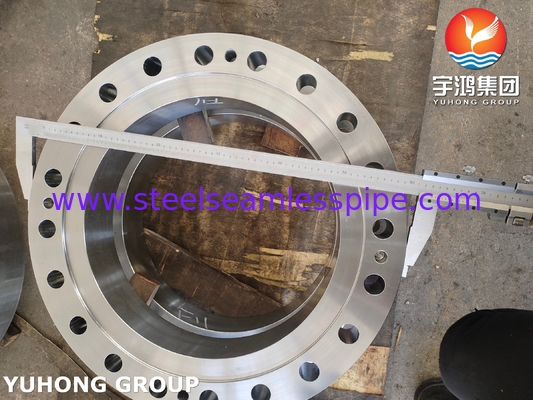

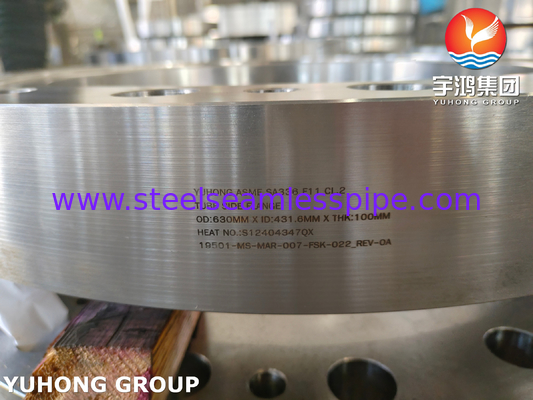

ASME SA336 F11 CL2 Alloy Steel Forgings Pressure Vessel Tube Side Flange

ASME SA336 Tempaan Baja Paduan F11 CL2 Flensa Flensa Bejana Tekanan

ASME SA336 adalah spesifikasi material untuk komponen baja tempa (misalnya, flensa, fitting, katup) yang ditujukan untuk layanan suhu tinggi dan tekanan tinggi dalam bejana tekanan, boiler, dan pembangkit listrik. Ini mencakup persyaratan untuk komposisi kimia, perlakuan panas, sifat mekanik, dan pengujian tempaan. F11 Cl2 tahan terhadap oksidasi dan sulfidasi di lingkungan hidrokarbon atau uap bersuhu tinggi. Jenis flensa ini menghubungkan ikatan tabung ke bejana tekanan atau sistem perpipaan, dan menyegel fluida proses (misalnya, uap, hidrokarbon, media korosif) di bawah tekanan/suhu tinggi.

SA336 vs. A182: SA336 umumnya untuk tempaan yang lebih besar atau khusus dalam bejana tekanan, sedangkan A182 distandarisasi untuk perpipaan.

Grade F11: Sebuah baja paduan kromium-molibdenum (Cr-Mo) dengan komposisi perkiraan:

• • 1.25% Kromium (Cr)

  • 0.5% Molibdenum (Mo)

  • Karbon, mangan, silikon, dan elemen jejak lainnya.

  • Memberikan kekuatan mulur yang sangat baik, ketahanan oksidasi, dan kinerja suhu tinggi (biasanya hingga ~593°C / 1100°F).

Kelas 2 (Cl2): Menunjukkan kondisi perlakuan panas:

• Quenched dan Tempered (Q&T): Meningkatkan kekuatan dan ketangguhan dibandingkan dengan Kelas 1 (dinormalisasi dan ditemper).

• Sifat mekanik biasanya meliputi:

  • Kekuatan Tarik: ≥585 MPa (85 ksi)

  • Kekuatan Luluh: ≥380 MPa (55 ksi)

Perbandingan dengan Flensa Sisi Cangkang

• Sisi Tabung vs. Sisi Cangkang:

  • Sisi Tabung: Biasanya menangani fluida proses bertekanan lebih tinggi (misalnya, uap, gas proses).

  • Sisi Cangkang: Seringkali tekanan lebih rendah tetapi area aliran lebih besar (misalnya, air pendingin).

  • Persyaratan material dapat berbeda berdasarkan agresivitas fluida dan suhu.

Aplikasi Khusus Industri

• Minyak & Gas: Pengukuran minyak mentah dalam pipa bertekanan tinggi (misalnya, standar API 14.3/AGA-3).

• Pembangkit Listrik: Pengukuran aliran uap dalam turbin (sesuai ASME PTC 6).

• Petrokimia: Saluran umpan unit etilena/cracker (tahan terhadap kerapuhan hidrogen).

• Nuklir: Sistem pendingin tambahan (ASTM A182 F5 tidak untuk loop utama tetapi digunakan dalam sirkuit sekunder).

• Boiler

• Bejana Tekanan
