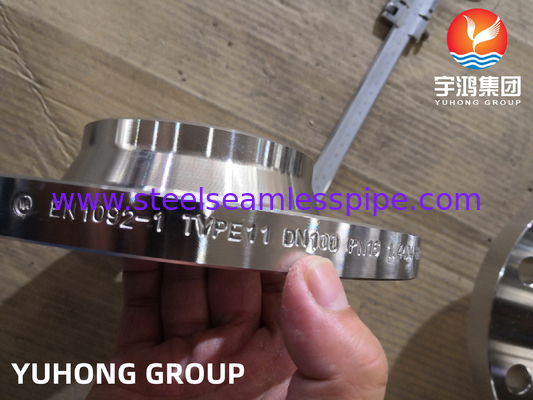

EN1092-1 TYPE11 1.4404 Flange RF leher las
EN 1092-1 Ini adalah standar Eropa untuk flang baja, mendefinisikan jenis, dimensi, bahan, dan peringkat tekanan.
Di bawah EN 1092-1, Tipe 11 menunjuk "Hubbed Welding Neck Flange".Ini berbeda dari Tipe 05 (tulang las standar) dengan memiliki desain hubbed yang berbeda untuk kekuatan yang ditingkatkan.
Weld Neck Menunjukkan flange dilas ke pipa melalui hub kerucut panjang, memastikan distribusi tegangan yang lancar dan daya tahan dalam kondisi yang menuntut.
RF (Raised Face): Jenis wajah flange yang khas (EN 1092-1 menggunakan Type B untuk wajah yang diangkat).
FF (Flat Face): Ditunjuk sebagai Tipe A dalam EN 1092-1.

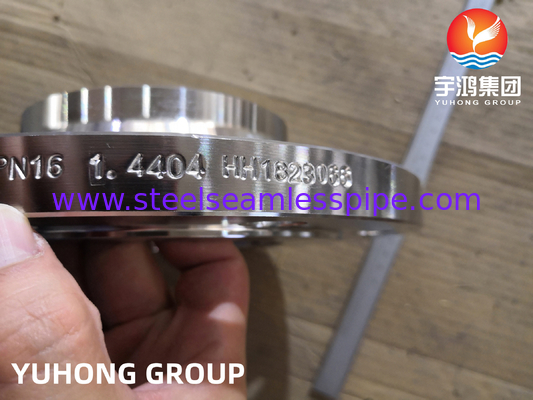

1.4404 adalah kelas stainless steel yang direstandarisasi di bawah EN 10088-3 (standar Eropa untuk stainless steel).4401 (setara dengan AISI 316)Berikut adalah rincian rinci:
Penggunaan dalam Flanges (EN 1092-1):
1.4404 tidak biasa digunakan untuk standar EN 1092-1 flanges, yang biasanya menggunakan baja karbon (misalnya, P265GH) atau baja tahan karat kelas tinggi (misalnya, 1.4301/304).
Hal ini dapat ditentukan untuk kondisi layanan korosif khusus (misalnya, pipa kimia, aplikasi laut).
Perbedaan utama dari 1.4401 (316):
Kandungan karbon yang lebih rendah (≤ 0,030% vs ≤ 0,07% pada 1.4401) meminimalkan presipitasi karbida selama pengelasan, membuat 1.4404 ideal untuk komponen las.
EN 1.4404 / AISI 316L Komposisi Kimia
| Kelas |
C |
Ya. |
Mn |
P |
S |
Cr |
Tidak |
Mo |
Tio. |
Cu |
lainnya |
| ACX 240 |
<= 0.030 |
<= 0.75 |
<= 2.00 |
<= 0.045 |
<= 0.015 |
16.50-18.00 |
10.00-13.00 |
2.00-2.50 |
- |
- |
N <= 0.10 |
