Lembaran Tabung Perunggu Angkatan Laut B171 C46400 Cuzn36sn1 Untuk Penukar Panas Laut
Lembaran tabung ASTM B171 C46400 adalah komponen paduan tembaga yang dimesin presisi yang digunakan dalam penukar panas shell-and-tube, kondensor, dan peralatan termal lainnya.
C46400 umumnya dikenal sebagai Perunggu Angkatan Laut, paduan tembaga-seng-timah yang ditentukan di bawah ASTM B171/B171M untuk pelat, lembaran, dan lingkaran yang digunakan dalam bejana tekan, kondensor, dan penukar panas.
Lembaran tabung dimesin sesuai dengan gambar penukar panas pelanggan, termasuk diameter lubang tabung, jarak antar tabung, pola lubang, alur penyegelan, pengaturan partisi pass, dan dimensi keseluruhan.
Untuk peralatan laut, Perunggu Angkatan Laut C46400 dapat dipilih di mana kombinasi kekuatan paduan tembaga dan ketahanan korosi diperlukan.
C46400 adalah Perunggu Angkatan Laut paduan tembaga yang mengandung tembaga, seng, dan timah. ASTM B171/B171M secara khusus mencantumkan C46400 sebagai Perunggu Angkatan Laut, Tidak Terhambat. Paduan ini umumnya dipertimbangkan untuk komponen laut di mana ketahanan korosi dan kekuatan mekanik diperlukan. Untuk lembaran tabung penukar panas, pemilihan material juga harus mempertimbangkan:
- Kimia air laut
- Suhu operasi
- Bahan tabung
- Metode penyambungan tabung-ke-lembaran tabung
- Ekspansi termal diferensial
- Kompatibilitas galvanik
- Tekanan desain
- Persyaratan gambar penukar panas
Lembaran tabung C46400 dapat diproduksi sesuai dengan gambar penukar panas terperinci pelanggan. Pemesinan tipikal meliputi:
- Pembubutan CNC
- Pengeboran lubang tabung
- Pengasahan lubang tabung
- Pemesinan pola lubang tabung
- Pemesinan alur partisi pass
- Pemesinan permukaan penyegelan
- Alur ekspansi tabung

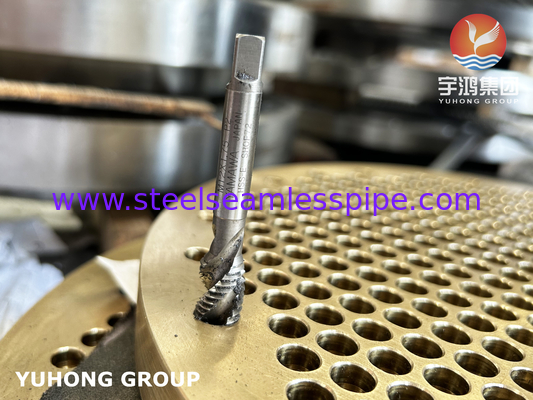

- Pengeboran lubang baut
- Perataan
- Inspeksi dimensi
Konfigurasi Lubang Tabung
Dimensi lubang tabung dapat disesuaikan sesuai dengan:
- Diameter luar tabung
- Ketebalan dinding tabung
- Bahan tabung
- Metode penyambungan tabung-ke-lembaran tabung
- Jarak antar tabung
- Jumlah lubang tabung
- Tata letak tabung
- Pengaturan pass penukar panas
Inspeksi dapat diatur sesuai dengan gambar penukar panas, spesifikasi pembelian, dan standar material yang berlaku. Item inspeksi tipikal meliputi:
- Komposisi kimia
- Pengujian tarik

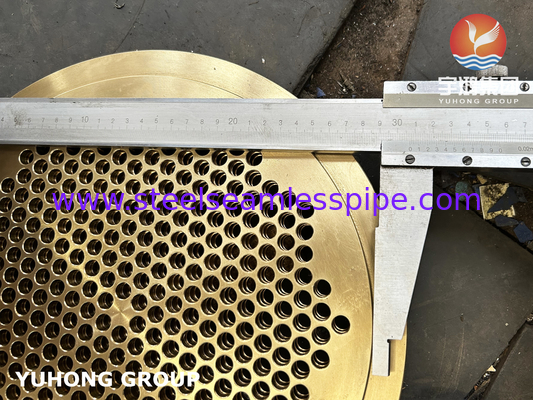

- Inspeksi dimensi

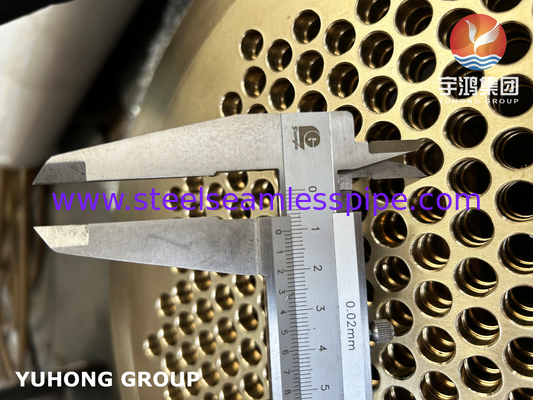

- Inspeksi diameter lubang tabung
- Inspeksi jarak antar tabung
- Inspeksi lokasi lubang
- Inspeksi kerataan
- Inspeksi visual dan permukaan

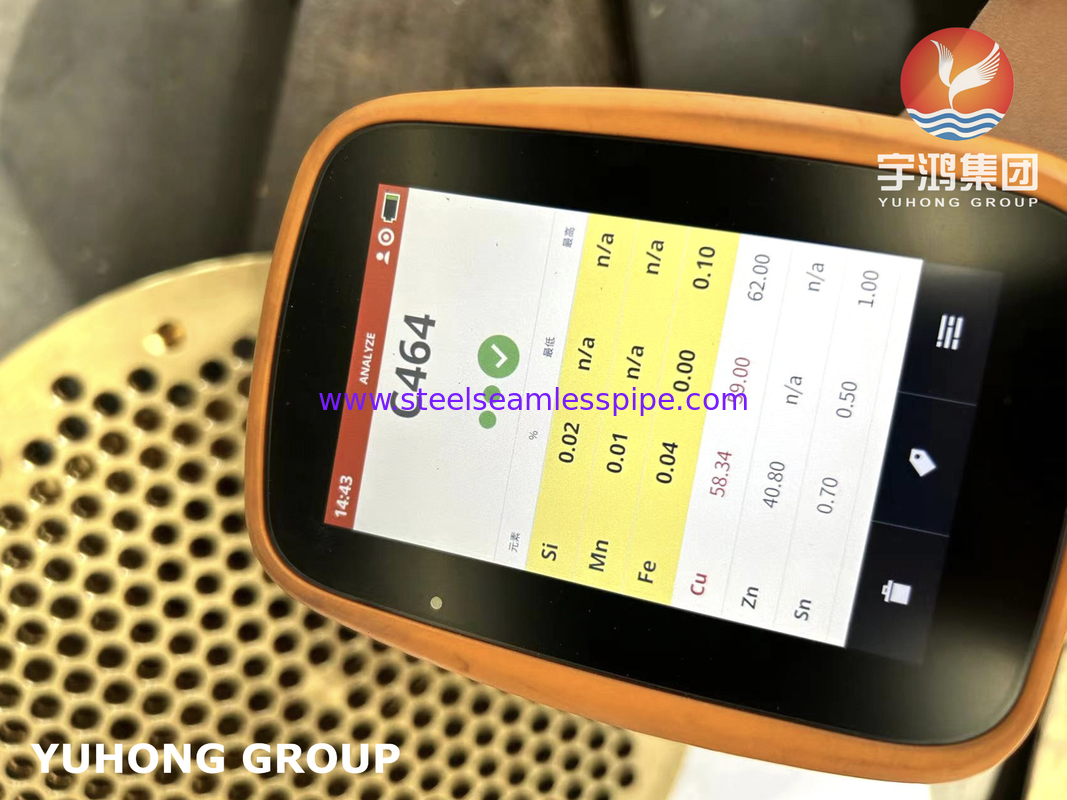

- PMI
- UT jika ditentukan
- PT jika ditentukan
- Inspeksi pihak ketiga
Untuk lembaran tabung mesin, inspeksi dimensi dan inspeksi lubang tabung sangat penting karena pola lubang akhir harus sesuai dengan bundel tabung penukar panas.
Dokumentasi yang tersedia dapat meliputi:
- Sertifikat Uji Bahan ASTM B171/B171M
- Sertifikat Uji Bahan EN 10204 3.1
- Sertifikat EN 10204 3.2 jika diperlukan
- Laporan Analisis Kimia
- Laporan Uji Mekanik
- Laporan PMI
- Laporan Inspeksi Dimensi
- Laporan NDT
- Catatan Perlakuan Panas jika berlaku
- Gambar / Gambar Inspeksi
- Laporan Inspeksi Pihak Ketiga
- Sertifikat Asal
Setiap lembaran tabung dilindungi dari kerusakan permukaan, dibungkus dengan bahan tahan air, dan dikemas dengan aman dalam peti kayu lapis yang layak laut atau palet yang diperkuat sesuai dengan ukuran dan beratnya.
