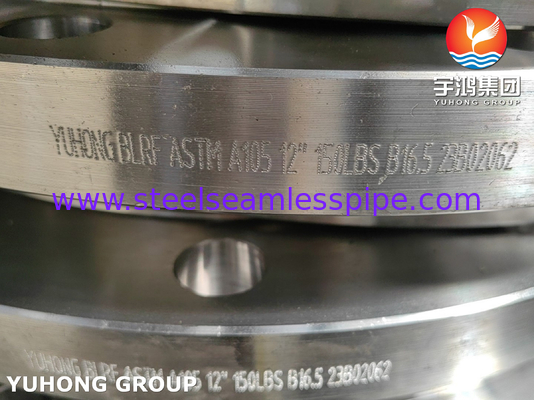

ANSI / ASME B16.5 ASTM A105 Karbon Steel Blind Flange Forged Flange
ASTM A105 adalah spesifikasi standar yang mencakup komponen pipa baja karbon tempa untuk layanan suhu lingkungan dan suhu lebih tinggi dalam sistem tekanan.A105 flanges umumnya digunakan dalam aplikasi tekanan tinggi dan suhu tinggi. Mereka tersedia dalam berbagai jenis seperti solder leher, slip-on, solder soket, threaded, buta, dan lap joint flanges.dan mereka tidak memiliki bukaan untuk pipa untuk melewatiMereka biasanya digunakan untuk menutup ujung pipa untuk mencegah aliran cairan atau gas.Flange buta juga digunakan untuk pengujian tekanan pipa atau kapal dengan memblokir ujung sebelum menerapkan tekanan.
Perbedaan antara flang ASTM A105 dan ASTM A105N terutama berkisar pada pengolahan panas, sifat mekanik dan kesesuaian aplikasi:
Pengolahan panas:
- ASTM A105: Digunakan dalam kondisi sebagai ditempa, yang berarti tidak ada perawatan panas tambahan selain tempa.
- ASTM A105N: Membutuhkan normalisasi (pemanasan ke suhu tertentu diikuti dengan pendinginan udara), penyempurnaan mikrostruktur untuk meningkatkan sifat mekanik.
Sifat Mekanis:
- A105N biasanya menunjukkan ketahanan, kekuatan, dan fleksibilitas yang ditingkatkan karena normalisasi.
- A105N sering membutuhkan pengujian dampak Charpy V-notch untuk memastikan ketahanan yang memadai, terutama untuk aplikasi suhu rendah atau beban siklik.

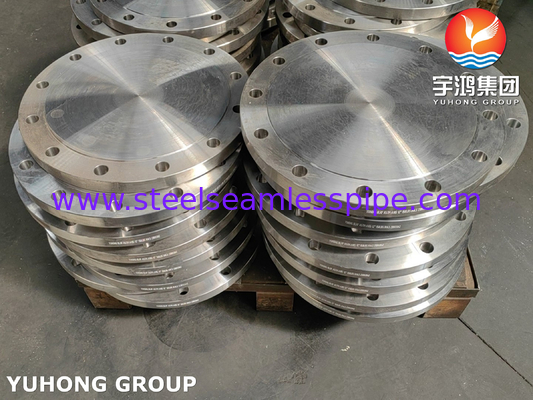

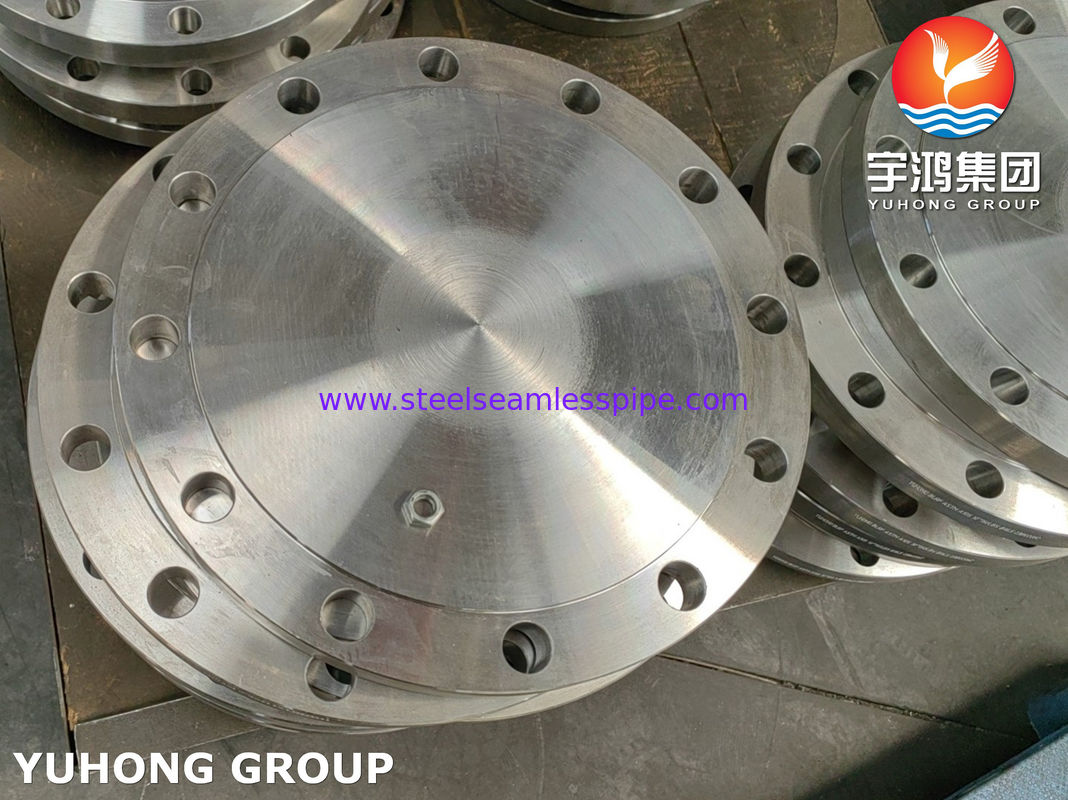

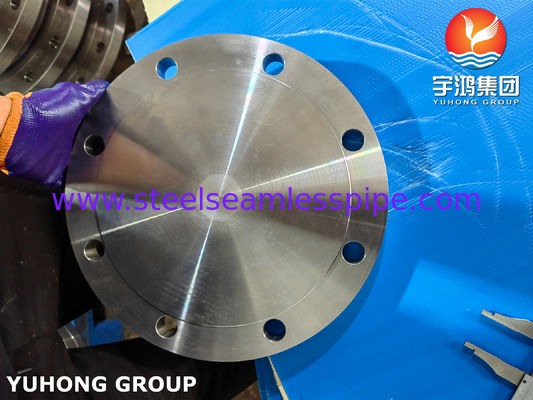

ASTM A105 Blank Flange Baja Karbon
| Kelas material |
ASTM A105 / ASME A105N |
| Standar |
ANSI / ASME B16.5 |
| Metode Produksi |
Berkualitas |
| Ukuran |
1/2 "untuk 48" |
| Kelas |
150#, 300#, 400#, 600#, 900#, 1500#, 2500# |
| Pengolahan Permukaan |
Galvanis/lapisan anti korosi/cat hitam |
| Aplikasi |
Untuk sambungan pipa |
Kelas Flanges
Flange baja tahan karat: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L dll.
Flang baja dupleks: UNS S31803, 2205, S31254 (254SMO)
Flang baja super dupleks: UNS S32750, UNS S32760, UNS S32304, S31500
Flange baja karbon: ASTM A105, A105N dll.
Flang baja paduan: F1, F11, F22, F5, F9, F91 dll.
Flange paduan nikel seperti di bawah ini
Monel 400 & K500,
Inconel 600, 601, 617, 625, 690, 718, X-750.
Incolloy 800, 800H, 800HT, 825, 925.
Hastelloy C22, C4, C276, S, C2000, G-30, G-35, X, N, B, B-2, B-3.
Berbagai Jenis Flanges kita dapat memasok sebagai berikut:
1Flanges Slip-on.
Slip-on Flanges memiliki biaya awal yang lebih rendah daripada flang leher las karena mereka membutuhkan akurasi yang lebih rendah dalam memotong pipa ke panjang, dan mereka memberikan kemudahan yang lebih besar dalam penyusunan.kekuatan yang dihitung mereka di bawah tekanan internal adalah sekitar 2/3 dari kekuatan las leher flanges, dan umur mereka di bawah kelelahan adalah 1/3 lebih pendek Flanges slip-on terbatas pada 1/2 "ke 21⁄2" ukuran dalam 1500 lbs standar.
2. Flanges bergaris
Flanges berujung digunakan untuk aplikasi khusus.Mereka dapat dirakit tanpa pengelasan dan dapat digunakan dalam layanan tekanan yang sangat tinggi - pada atau dekat tekanan atmosfer - di mana baja paduan sangat penting untuk kekuatanFlange berujung tidak cocok untuk kondisi yang melibatkan suhu atau tegangan lentur, atau di bawah kondisi siklus di mana kebocoran melalui benang dapat terjadi.
3Flang leher las
Solder Neck Flanges memiliki hub kerucut panjang dan transisi ketebalan secara bertahap di wilayah pengelasan butt yang menghubungkan mereka ke pipa.Hub kerucut memberikan penguatan penting untuk flange dan ketahanan terhadap dishingFlange jenis ini lebih disukai untuk kondisi kerja yang sulit akibat tekanan tinggi, suhu di bawah nol atau tinggi.
4Flanges buta.
Blind Flanges digunakan untuk mengosongkan ujung pipa, katup dan pembukaan kapal tekanan.Blind Flanges dapat menangani tekanan tinggi dari tekanan internal dan beban baut karena tegangan maksimum dalam blind flange adalah tegangan lentur di pusat.
5. Flanges Pengelasan Soket
Socket Weld Flanges dikembangkan untuk digunakan pada pipa tekanan tinggi ukuran kecil.Flanges las soket lebih kuat dan memiliki kekuatan kelelahan yang lebih besar daripada pengelasan ganda flange slip-on. Kondisi bor yang halus dapat dengan mudah dicapai dengan menggiling las internal. Flange ini umumnya digunakan dalam pipa proses kimia.
6. Flanges sendi pinggang
Flanges lap joint digunakan dengan tongkat lap joint. Flanges lap joint biasanya digunakan dalam sistem pipa baja baja karbon atau paduan rendah yang perlu sering dibongkar untuk inspeksi dan pembersihan.Mereka tidak boleh digunakan di setiap titik di mana tekanan lentur yang parah terjadi.
Aplikasi
- Sistem pipa untuk mengangkut minyak, gas, dan cairan lainnya
- Peralatan rafineri dan pengolahan kimia
- Mesin penukar panas dan boiler
- Peralatan pembangkit listrik
- Rig pengeboran lepas pantai dan platform
