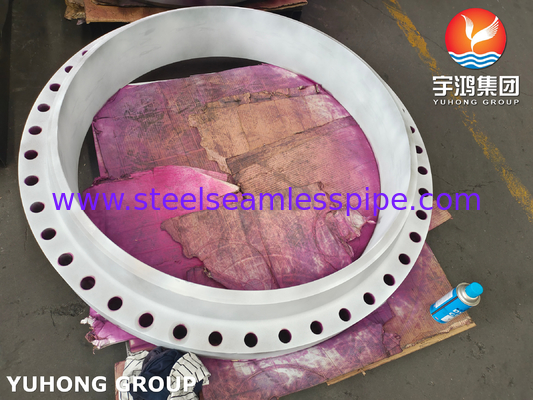

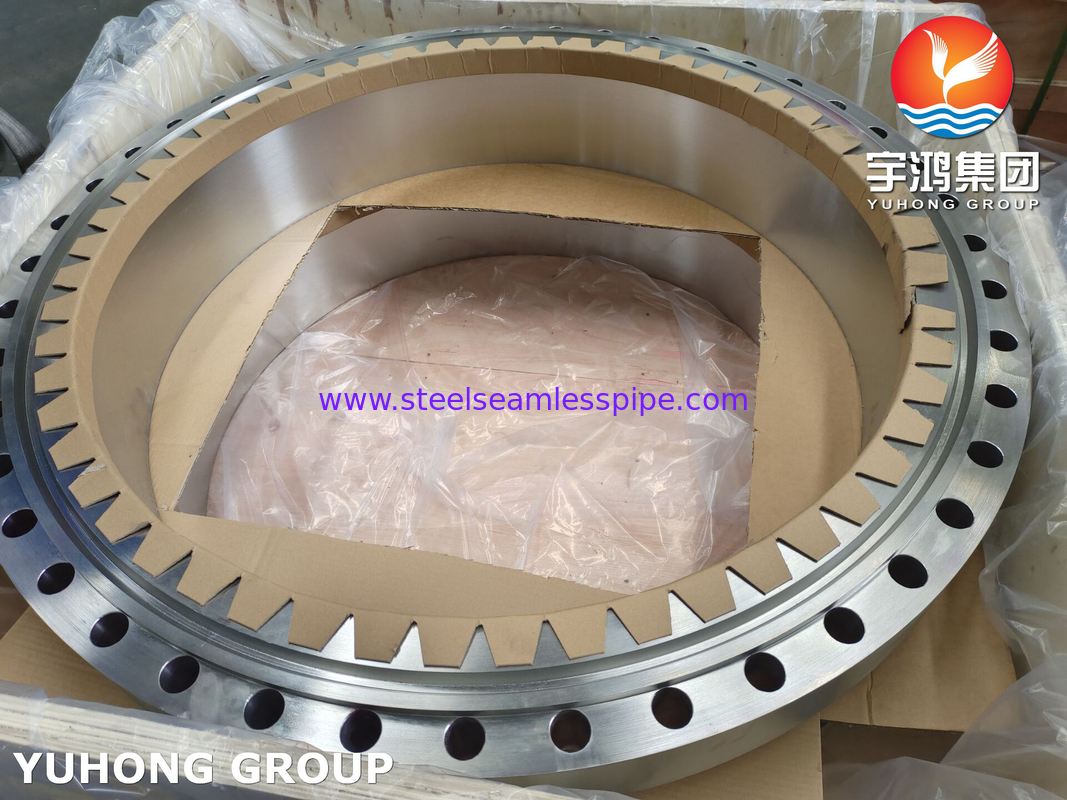

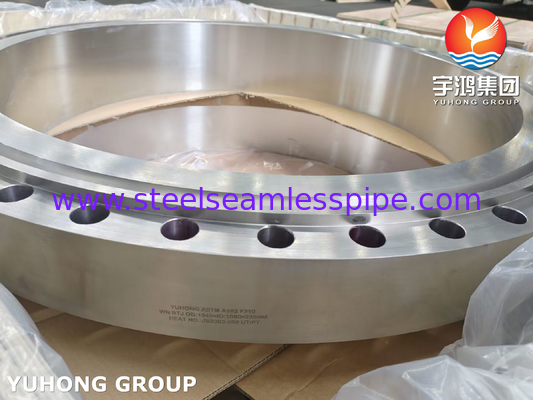

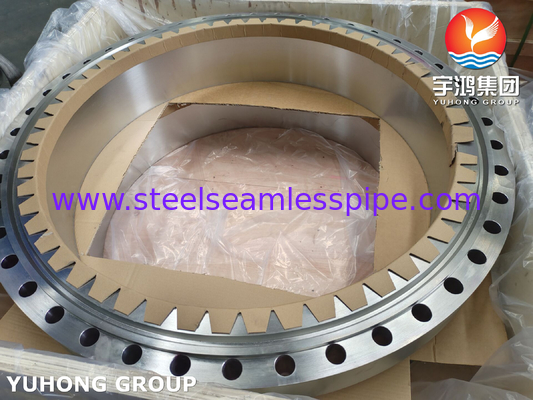

ASME B16.5 ASTM A182 F310 Flange WNRTJ Baja Rinsing untuk Industri
ASTM A182 F310adalah spesifikasi untuk baja paduan suhu tinggi yang dikenal sebagai baja tahan karat kelas 310. dengan kandungan kromium dan nikel yang tinggi.fosforKomposisi ini memberikan ketahanan yang sangat baik terhadap oksidasi, korosi, dan skala suhu tinggi.Dimensi flang ASTM A182 F310 WNRTJ sesuai dengan dimensi standar yang ditentukan oleh ASME B16..5 atau ASME B16.47Standar ini memberikan pedoman untuk ukuran flange, pola lubang baut, dan jenis menghadap.
ASTM A182 F310/310S/310H Flange Kelas Setara
| Standar | WERKSTOFF NR. | UNS | JIS | BS | GOST | AFNOR | Keterangan: |
| SS 310 | 1.4841 | S31000 | SUS 310 | 310S24 | 20Ch25N20S2 | ️ | X15CrNi25-20 |
| SS 310S | 1.4845 | S31008 | SUS 310S | 310S16 | 20Ch23N18 | ️ | X8CrNi25-21 |
| SS 310H | ️ | S31009 | ️ | ️ | ️ | ️ | ️
|
Komposisi kimia flange ASTM A182 F310/310S/310H
| Kelas | Tidak | P | S | C | Mn | Ya. | Cr | Mo | Fe |
| SS 310 | 19.00 ¢ 21.00 | 0.020 maksimal | 0.015 maksimal | 0.015 maksimal | 2.0 maksimal | 0.15 maksimal | 24.00 ¢ 26.00 | 0.10 maksimal | 54.7 menit |
| SS 310S | 19.00 ¢ 21.00 | 0.045 maksimal | 0.030 maksimal | 0.08 maksimal | 2.0 maksimal | 1.00 maksimal | 24.00 ¢ 26.00 | 0.75 maksimal | 53.095 menit |
| SS 310H | 19.00 ¢ 21.00 | 0.045 maksimal | 0.030 maksimal | 00.04 0.10 | 2.0 maksimal | 1.00 maksimal | 24.00 ¢ 26.00 | ️ | 53.885 menit |
ASTM A182 SS 310 Flanges Sifat Mekanis
| Kekuatan tarik | Kekuatan Hasil (0,2% Offset) | Kepadatan | Titik Peleburan | Perpanjangan |
| Psi 75000, MPa 515 | Psi 30000, MPa 205 | 70,9 g/cm3 | 1402 °C (2555 °F) | 40 persen |
Kelas Flanges
Flange baja tahan karat: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L dll.
Flang baja dupleks: UNS S31803, 2205, S31254 (254SMO)
Flang baja super dupleks: UNS S32750, UNS S32760, UNS S32304, S31500
Flange baja karbon: ASTM A105, A105N dll.
Flang baja paduan: F1, F11, F22, F5, F9, F91 dll.
Flange paduan nikel seperti di bawah ini
Monel 400 & K500,
Inconel 600, 601, 617, 625, 690, 718, X-750.
Incolloy 800, 800H, 800HT, 825, 925.
Hastelloy C22, C4, C276, S, C2000, G-30, G-35, X, N, B, B-2, B-3.
Flanges paduan tembaga: Tembaga, Kuningan & Gunmetal
Berbagai Jenis Flanges kita dapat memasok sebagai berikut
1Flanges Slip-on.
Slip-on Flanges memiliki biaya awal yang lebih rendah daripada flang leher las karena mereka membutuhkan akurasi yang lebih rendah dalam memotong pipa ke panjang, dan mereka memberikan kemudahan yang lebih besar dalam penyusunan.kekuatan yang dihitung mereka di bawah tekanan internal adalah sekitar 2/3 dari kekuatan las leher flanges, dan umur mereka di bawah kelelahan adalah 1/3 lebih pendek Flanges slip-on dibatasi untuk 1/2 "ke 21⁄2" ukuran dalam 1500 lbs standar.
2. Flanges bergaris
Flanges berujung digunakan untuk aplikasi khusus.Mereka dapat dirakit tanpa pengelasan dan dapat digunakan dalam layanan tekanan yang sangat tinggi - pada atau dekat tekanan atmosfer - di mana baja paduan sangat penting untuk kekuatanFlange berujung tidak cocok untuk kondisi yang melibatkan suhu atau tegangan lentur, atau di bawah kondisi siklus di mana kebocoran melalui benang dapat terjadi.
3Flang leher las
Solder Neck Flanges memiliki hub panjang yang kerucut dan transisi ketebalan secara bertahap di wilayah pengelasan butt yang menghubungkan mereka ke pipa.Hub kerucut memberikan penguatan penting untuk flange dan ketahanan terhadap dishingFlange jenis ini lebih disukai untuk kondisi kerja yang sulit akibat tekanan tinggi, suhu di bawah nol atau tinggi.
4Flanges buta.
Blind Flanges digunakan untuk mengosongkan ujung pipa, katup dan pembukaan kapal tekanan.Blind Flanges dapat menangani tekanan tinggi dari tekanan internal dan beban baut karena tegangan maksimum di blind flange adalah tegangan lentur di pusat.
5. Socket Weld Flanges
Socket Weld Flanges dikembangkan untuk digunakan pada pipa tekanan tinggi ukuran kecil.Flanges las soket lebih kuat dan memiliki kekuatan kelelahan yang lebih besar daripada pengelasan ganda flange slip-onKondisi bor yang halus dapat dengan mudah dicapai dengan menggiling las internal. Flange ini umumnya digunakan dalam pipa proses kimia.
6. Flanges sendi pinggang
Flanges lap joint digunakan dengan tongkat lap joint. Flanges lap joint biasanya digunakan dalam sistem pipa baja karbon atau baja paduan rendah yang perlu sering dibongkar untuk inspeksi dan pembersihan.Mereka tidak boleh digunakan di setiap titik di mana tekanan lentur yang parah terjadi.
Aplikasi
ASTM A182 F310 WNRTJ flanges umumnya digunakan dalam industri seperti petrokimia, kimia, pembangkit listrik, dan minyak dan gas.
Mereka cocok untuk aplikasi yang melibatkan suhu tinggi, seperti penukar panas, boiler, pipa proses, dan peralatan pengolahan termal.
