ASTM A105 / A105N Komponen penukar panas flange badan baja karbon tempa

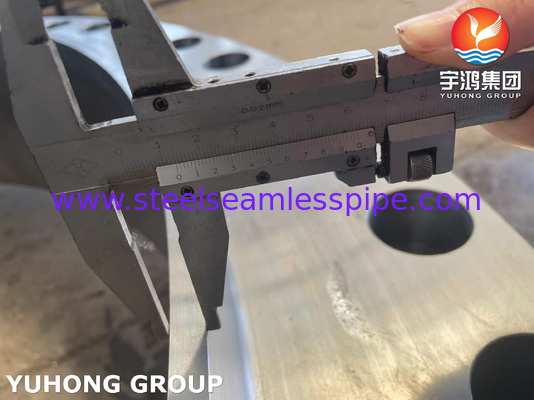

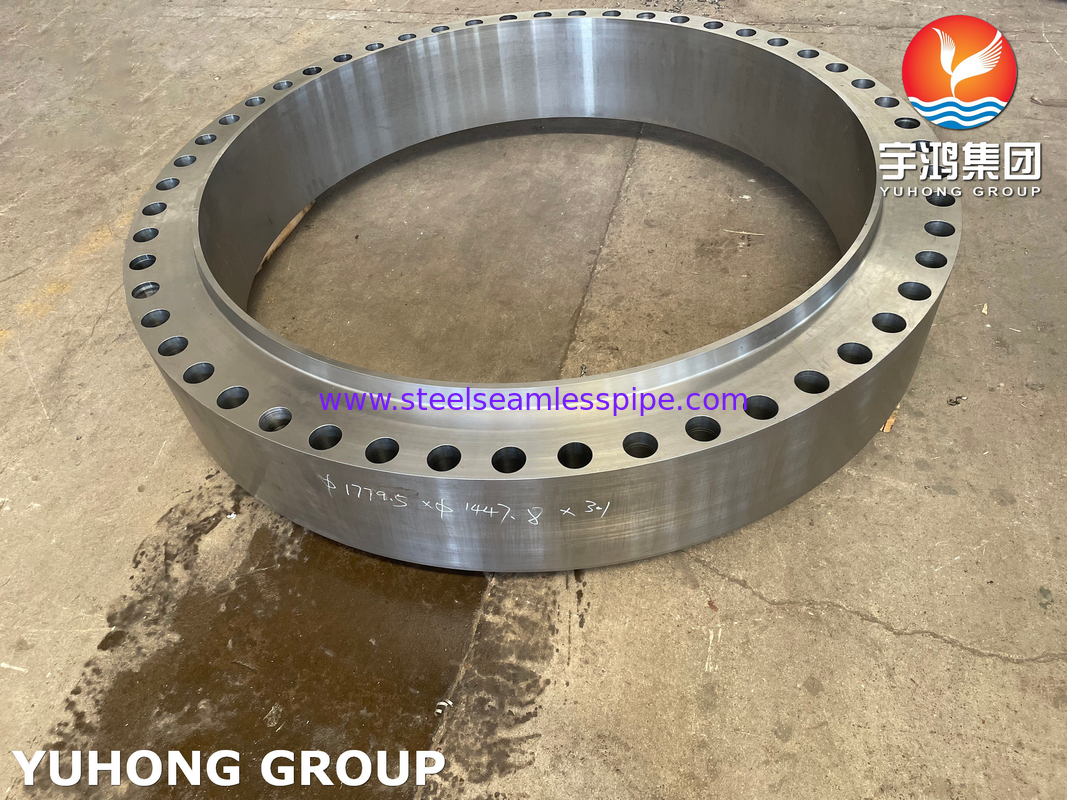

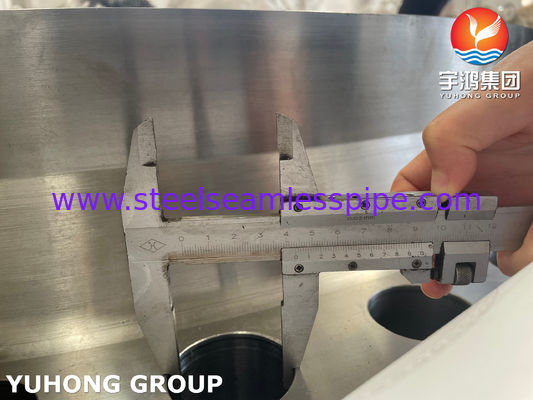

Flange badan baja karbon ASTM A105 yang ditempa untuk penukar panas

Flanges tubuh bertindak sebagai konektor yang menyatukan berbagai komponen penukar panas, memastikan perakitan yang aman dan tertutup.Flange sering memiliki bolt lubang ditempatkan untuk orientasi tertentu dengan katup, dan dapat dirancang untuk setiap kombinasi pengelasan atau bolting aplikasi.Flanges tubuh dapat digunakan untuk mengikat panel tubuh atau elemen struktural bersama-sama selama perakitanDesain, ukuran, dan bahan dari body flange dapat sangat bervariasi tergantung pada aplikasi dan persyaratan tertentu.dipilih berdasarkan faktor seperti kekuatan, daya tahan, dan ketahanan korosi.

Flang baja karbon ASTM A105

Kelas Flanges

Flange baja tahan karat: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L dll.

Flang baja dupleks: UNS S31803, 2205, S31254 (254SMO)

Flang baja super dupleks: UNS S32750, UNS S32760, UNS S32304, S31500

Flange baja karbon: ASTM A105, A105N dll.

Flang baja paduan: F1, F11, F22, F5, F9, F91 dll.

Flange paduan nikel seperti di bawah ini

Monel 400 & K500,

Inconel 600, 601, 617, 625, 690, 718, X-750.

Incolloy 800, 800H, 800HT, 825, 925.

Hastelloy C22, C4, C276, S, C2000, G-30, G-35, X, N, B, B-2, B-3.

Berbagai Jenis Flanges kita dapat memasok sebagai berikut:

1Flanges Slip-on.

Flanges Slip-on memiliki biaya awal yang lebih rendah daripada flanges leher las karena mereka membutuhkan akurasi yang lebih rendah dalam memotong pipa ke panjang, dan mereka memberikan kemudahan yang lebih besar dalam penyusunan.kekuatan yang dihitung mereka di bawah tekanan internal adalah sekitar 2/3 dari kekuatan las leher flanges, dan umur mereka di bawah kelelahan adalah 1/3 lebih pendek Flanges slip-on dibatasi untuk 1/2 "ke 21⁄2" ukuran dalam 1500 lbs standar.

2. Flanges bergaris

Flanges berujung digunakan untuk aplikasi khusus.Mereka dapat dirakit tanpa pengelasan dan dapat digunakan dalam layanan tekanan yang sangat tinggi - pada atau dekat tekanan atmosfer - di mana baja paduan sangat penting untuk kekuatanFlange berujung tidak cocok untuk kondisi yang melibatkan suhu atau tegangan lentur, atau di bawah kondisi siklus di mana kebocoran melalui benang dapat terjadi.

3Flang leher las

Solder Neck Flanges memiliki hub panjang yang kerucut dan transisi ketebalan secara bertahap di wilayah pengelasan butt yang menghubungkan mereka ke pipa.Hub kerucut memberikan penguatan penting untuk flange dan ketahanan terhadap dishingFlange jenis ini lebih disukai untuk kondisi kerja yang sulit akibat tekanan tinggi, suhu di bawah nol atau tinggi.

4Flanges buta.

Blind Flanges digunakan untuk mengosongkan ujung pipa, katup dan pembukaan kapal tekanan.Blind Flanges dapat menangani tekanan tinggi dari tekanan internal dan beban baut karena tegangan maksimum di blind flange adalah tegangan lentur di pusat.

5. Flanges Pengelasan Soket

Socket Weld Flanges dikembangkan untuk digunakan pada pipa tekanan tinggi ukuran kecil.Flanges las soket lebih kuat dan memiliki kekuatan kelelahan yang lebih besar daripada pengelasan ganda flange slip-onKondisi bor yang halus dapat dengan mudah dicapai dengan menggiling las internal. Flange ini umumnya digunakan dalam pipa proses kimia.

6. Flanges sendi pinggang

Flanges lap joint biasanya digunakan dalam sistem pipa baja karbon atau baja paduan rendah yang perlu sering dibongkar untuk inspeksi dan pembersihan.Mereka tidak boleh digunakan di setiap titik di mana tekanan lentur yang parah terjadi.

Beberapa Penggunaan Umum Flanges Tubuh:

1. Sambungan pipa: Flanges digunakan untuk menghubungkan pipa bersama-sama. Mereka memfasilitasi pemasangan dan pemisahan sistem pipa dengan mudah, memungkinkan perawatan, perbaikan, dan modifikasi.Flanges juga memberikan sendi yang kuat dan aman, mencegah kebocoran dari titik koneksi.

2. Kapal Tekanan: Flanges digunakan dalam kapal bertekanan seperti boiler, tangki, dan reaktor.dan komponen lainnya ke wadah sambil menjaga segel yang ketat dalam kondisi tekanan tinggi.

3. Katup: Dalam perakitan katup, flang badan sering digunakan untuk menghubungkan tubuh katup ke sistem pipa yang berdekatan.Pengaturan ini memungkinkan pemasangan mudah dan penghapusan katup untuk perbaikan atau penggantian tanpa mengganggu sambungan pipa.

4. Pompa dan Kompresor: Flange biasanya digunakan dalam sistem pompa dan kompresor untuk menghubungkan lubang masuk dan keluar peralatan dengan pipa yang sesuai.Mereka memastikan koneksi yang aman dan keselarasan yang tepat, yang sangat penting untuk operasi yang efisien dan kebocoran minimal.

5. Penukar panas: Flang adalah komponen integral dalam penukar panas, menyediakan titik koneksi untuk tabung atau saluran yang membawa media pemanasan atau pendinginan.Flanges memungkinkan untuk pemasangan lembaran tabung ke cangkang atau kepala penukar panas, menciptakan kandang tertutup.
