Yuhong Holding Group Co., LTD
Tempat asal: | CINA |
Nama merek: | YUHONG |
Sertifikasi: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Nomor model: | F317L/UNS S31703/1.4449 |
Kuantitas min Order: | 1 pc |
---|---|
Kemasan rincian: | KASUS PALLET, PLYWOOD |
Waktu pengiriman: | 7 hari |
Syarat-syarat pembayaran: | L/C, T/T |
Cahaya Tinggi: | Flensa Baja Dayung Sekop,Flensa Buta SA182 F317,Flensa Baja 1 |
---|
PADDLE SPADE/BLANKS/BLINDS FLANGES SA182 F317L / UNS S31703 / 1.4449 B16.48

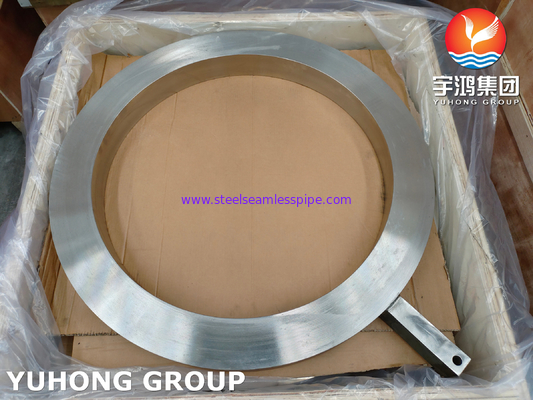

Apa itu flensa sekop?
Flensa sekop adalah potongan logam bundar dengan tab kecil dan dirancang untuk disisipkan di antara sambungan flensa dan kemudian dijepit dengan kuat dengan mengencangkan bautnya.Ini menutup pipa dan mencegah kontaminasi silang antara cairan dan memungkinkan para insinyur untuk mengerjakan pipa.
Digunakan secara luas dalam industri proses minyak dan kimia, flensa sekop dapat diterapkan pada industri lain di mana ada persyaratan untuk menutup aliran satu bahan ke bahan lainnya.
Umumnya flensa sekop disimpan dalam posisi sehingga aliran normal dapat berlangsung.Setelah aliran harus dihentikan, flensa sekop diputar ke posisi tertutup dan pipa dimatikan sepenuhnya sehingga tidak ada aliran yang memungkinkan.
Umumnya, flensa spade tersedia sesuai dengan spesifikasi API 590 dan ASTM 16.48 atau dibuat sesuai kebutuhan pelanggan.
Kelas Setara Flange Baja Tahan Karat ASME SA182 F317L
STANDAR | WERKSTOFF NR. | UNS | JIS | EN |
SS 317 | 1,4449 | S31700 | SUS 317 | – |
SS317L | 1.4438 | S31703 | SUS317L | X2CrNiMo18-15-4 |
Komposisi Kimia Flange Stainless Steel ASME SA182 F317L
Nilai | C | M N | Ya | P | S | Kr | Mo | Ni | Fe |
SS 317 | 0,08 maks | 2.0 maks | 1,0 maks | 0,045 maks | 0,030 maks | 18.00 – 20.00 | 3.00 – 4.00 | 11.00 – 15.00 | 57,845 mnt |
SS317L | 0,035 maks | 2.0 maks | 1,0 maks | 0,045 maks | 0,030 maks | 18.00 – 20.00 | 3.00 – 4.00 | 11.00 – 15.00 | 57,89 mnt |
Kekuatan Mekanik dariFlensa Baja Tahan Karat ASME SA182 F317L
Kepadatan | Titik lebur | Daya tarik | Kekuatan Hasil (Offset 0,2%) | Pemanjangan |
7,9 g/cm3 | 1400 °C (2550 °F) | Psi – 75000 , MPa – 515 | Psi – 30000 , MPa – 205 | 35% |
7,9 g/cm3 | 1400 °C (2550 °F) | Psi – 75000 , MPa – 515 | Psi – 30000 , MPa – 205 | 35% |
Flensa Baja Tahan Karat ASME SA182 F317L
Standar | Kelas | Diameter | Diameter Lingkaran Baut | Jumlah Baut | Ukuran Baut | Diameter Lubang Baut |
---|---|---|---|---|---|---|
AS4087 | PN14 | 95 | 67 | 4 | M12 | 14 |
SEBAGAI 2129 Flange | Tabel C | 95 | 67 | 4 | 13 | 14 |
Tabel D | 95 | 67 | 4 | 13 | 14 | |
Tabel E | 95 | 67 | 4 | 13 | 14 | |
Tabel F | 95 | 67 | 4 | 13 | 14 | |
Tabel H | 114 | 83 | 4 | 16 | 17 | |
Tabel J | 114 | 83 | 4 | 16 | 17 | |
ANSI B16.5 | ANSI 150 | 89 | 60 | 4 | 13 | 16 |
ANSI 300 | 95 | 67 | 4 | 13 | 16 | |
ANSI 600 | 95 | 67 | 4 | 13 | 16 | |
ANSI 900 | 121 | 83 | 4 | 19 | 22 | |
ANSI 1500 | 121 | 83 | 4 | 19 | 22 | |
Flange ISO 7005 (DIN). | PN6 | 80 | 55 | 4 | M10 | 11 |
PN10 | 95 | 65 | 4 | M12 | 14 | |
PN16 | 95 | 65 | 4 | M12 | 14 | |
PN20 | 90 | 60,5 | 4 | M14 | 16 | |
PN25 | 95 | 65 | 4 | M12 | 14 | |
PN40 | 95 | 65 | 4 | M12 | 14 |
Flensa Baja Tahan Karat ASME SA182 F317LPeringkat Tekanan
Suhu.°F | 150 | 300 | 400 | 600 | 900 | 1500 | 2500 |
---|---|---|---|---|---|---|---|
-20 hingga 100 | 275 | 720 | 960 | 1440 | 2160 | 3600 | 6000 |
200 | 235 | 620 | 825 | 1240 | 1860 | 3095 | 5160 |
300 | 215 | 560 | 745 | 1120 | 1680 | 2795 | 4660 |
400 | 195 | 515 | 685 | 1025 | 1540 | 2570 | 4280 |
500 | 170 | 480 | 635 | 955 | 1435 | 2390 | 3980 |
600 | 140 | 450 | 600 | 900 | 1355 | 2255 | 3760 |
650 | 125 | 445 | 590 | 890 | 1330 | 2220 | 3700 |
700 | 110 | 430 | 580 | 870 | 1305 | 2170 | 3620 |
750 | 95 | 425 | 570 | 855 | 1280 | 2135 | 3560 |
800 | 80 | 420 | 565 | 845 | 1265 | 2110 | 3520 |
850 | 65 | 420 | 555 | 835 | 1255 | 2090 | 3480 |
900 | 50 | 415 | 555 | 830 | 1245 | 2075 | 3460 |
950 | 35 | 385 | 515 | 775 | 1160 | 1930 | 3220 |
1000 | 20 | 350 | 465 | 700 | 1050 | 1750 | 2915 |
1050 | 20 | 345 | 460 | 685 | 1030 | 1720 | 2865 |
1100 | 20 | 305 | 405 | 610 | 915 | 1525 | 2545 |
1150 | 20 | 235 | 315 | 475 | 710 | 1185 | 1970 |
1200 | 20 | 185 | 245 | 370 | 555 | 925 | 1545 |
1250 | 20 | 145 | 195 | 295 | 440 | 735 | 1230 |
1300 | 20 | 115 | 155 | 235 | 350 | 585 | 970 |
1350 | 20 | 95 | 130 | 190 | 290 | 480 | 800 |
1400 | 20 | 75 | 100 | 150 | 225 | 380 | 630 |
1450 | 20 | 60 | 80 | 115 | 175 | 290 | 485 |
1500 | 20 | 40 | 55 | 85 | 125 | 205 | 345 |
Berbagai Jenis Flensa dapat kami suplai seperti di bawah ini
1. Flensa Slip-on.
Flensa Slip-on memiliki biaya awal yang lebih rendah daripada flensa leher las karena membutuhkan akurasi yang lebih rendah dalam memotong pipa menjadi panjang, dan memberikan kemudahan penyelarasan yang lebih besar dalam perakitan.Namun, kekuatan yang dihitung di bawah tekanan internal kira-kira 2/3 kekuatan flensa leher las, dan masa pakainya di bawah kelelahan 1/3 lebih pendek.Flensa Slip-on terbatas pada ukuran 1/2" hingga 2½" dalam standar 1500lbs.
2. Flensa Berulir
Flensa Berulir digunakan untuk aplikasi khusus.Mereka dapat dirakit tanpa pengelasan dan dapat digunakan dalam layanan tekanan sangat tinggi — pada atau mendekati tekanan atmosfer — di mana baja paduan sangat penting untuk kekuatan.Flensa berulir tidak cocok untuk kondisi yang melibatkan tegangan tekuk atau suhu, atau dalam kondisi siklik di mana kebocoran melalui ulir dapat terjadi.
3. Flensa Leher Las
Weld Neck Flensa memiliki hub runcing yang panjang dan transisi ketebalan bertahap di wilayah las butt yang menghubungkannya ke pipa.Hub yang meruncing memberikan penguatan penting pada flensa dan ketahanan terhadap pelepasan.Jenis flensa ini lebih disukai untuk kondisi layanan berat akibat tekanan tinggi, suhu di bawah nol, atau tinggi.
4. Flensa Buta
Blind Flensa digunakan untuk mengosongkan ujung pipa, katup, dan bukaan bejana tekan.Blind Flensa dapat menangani tegangan tinggi dari tekanan internal dan pemuatan baut karena tegangan maksimum pada flensa buta adalah tegangan tekuk di bagian tengah.
5. Flensa Las Soket
Socket Weld Flensa dikembangkan untuk digunakan pada pipa tekanan tinggi ukuran kecil.Dengan las internal, flensa las soket lebih kuat dan memiliki kekuatan lelah yang lebih besar daripada pengelasan ganda flensa slip-on.Kondisi lubang yang halus dapat dengan mudah dicapai dengan menggiling lasan internal.Flensa ini biasa digunakan dalam perpipaan proses kimia.
6. Flensa Sambungan Pangkuan
Flensa Sambungan Lap digunakan dengan rintisan sambungan pangkuan.Flensa sambungan lap umumnya digunakan dalam sistem perpipaan baja karbon atau paduan rendah yang perlu sering dibongkar untuk pemeriksaan dan pembersihan.Mereka tidak boleh digunakan pada titik mana pun di mana tegangan tekuk yang parah terjadi.
Aplikasi
