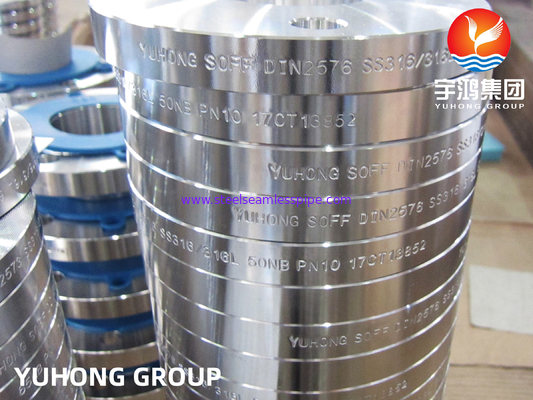

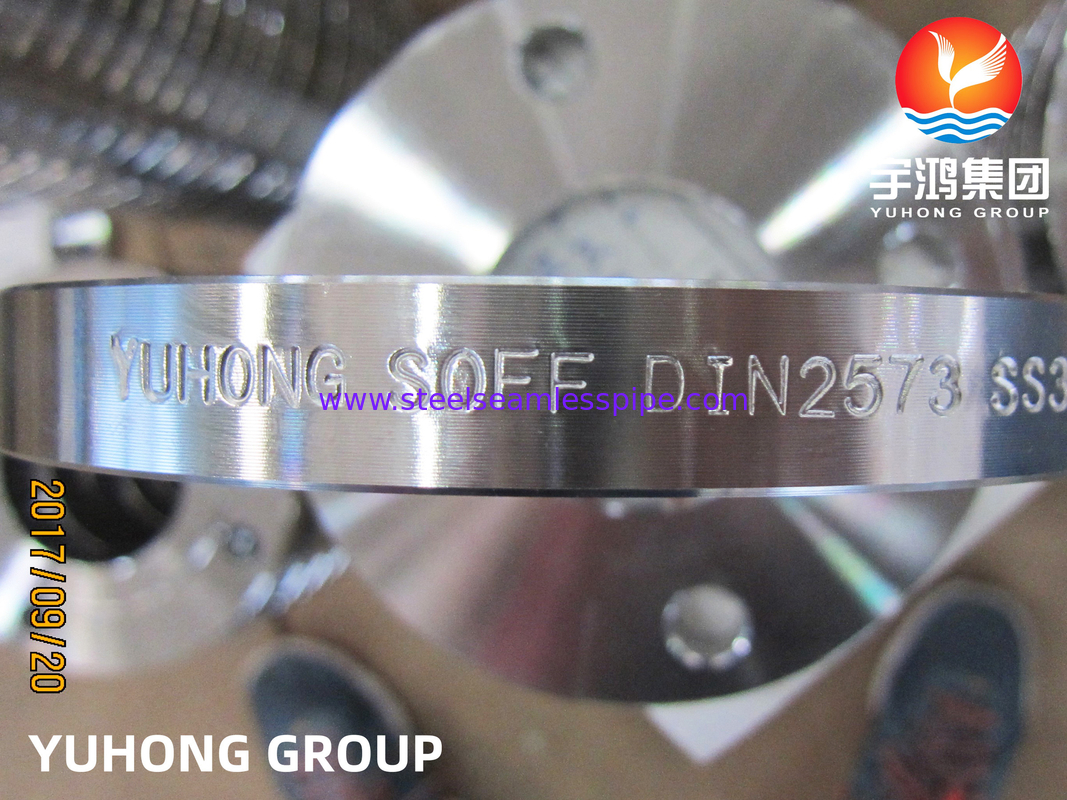

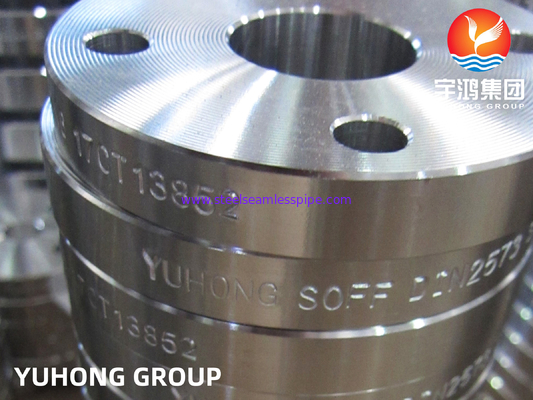

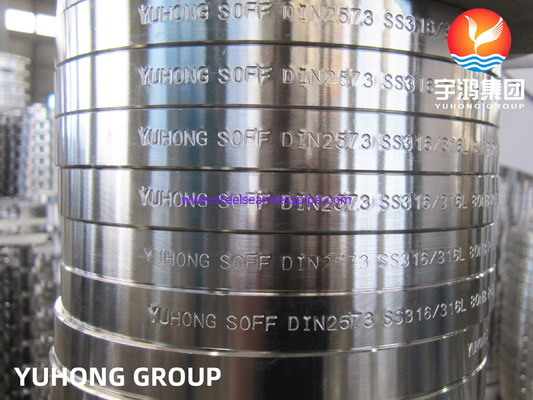

DIN 2573 F316L Stainless Steel Slip-on Flange (Flat Face), digunakan dalam lingkungan suhu tinggi

Ringkasan DIN 2573 F316L Flange

DIN 2573 F316L Slip-on Flange with a Flat Face adalah jenis khusus flange slip-on yang mengikuti standar DIN 2573 dan terbuat dari stainless steel F316L.Flange jenis ini digunakan dalam sistem pipa di mana kondisi tekanan sedang hingga rendah hadir dan membutuhkan metode yang kuat namun langsung dari penyegelan.

Fitur utama DIN 2573 F316L Slip-on Flange:

1Bahan: F316L Baja tahan karat

• Ketahanan Korosi: Memiliki ketahanan yang sangat baik terhadap korosi, terutama terhadap klorida dan lingkungan korosif lainnya (seperti air laut).
• Kemampuan pengelasan: Kandungan karbon rendah mengurangi risiko precipitasi karbida selama pengelasan, menjadikannya ideal untuk koneksi las.
• Ketahanan Panas: Dapat menahan panas sedang tetapi tidak ideal untuk aplikasi suhu yang sangat tinggi.
• Aplikasi: F316L digunakan dalam pengolahan kimia, industri farmasi, makanan dan minuman, dan lingkungan laut karena ketahanan korosi yang unggul.

2Jenis Flange: Slip-on

• Flang slip-on dirancang untuk meluncur di atas pipa, dan kemudian dilas di tempatnya. Hal ini membuat pemasangan relatif mudah dan tidak memerlukan keselarasan pipa dan flange yang tepat.Flanges slip-on banyak digunakan untuk aplikasi tekanan rendah hingga menengah.
• Proses pemasangan: Setelah meluncur flange di atas pipa, biasanya dilas baik di dalam dan di luar flange untuk menyediakan koneksi yang aman.

3. Jenis wajah: Flat Face (FF)

• • Flat Face (FF) mengacu pada permukaan flange di mana tidak ada bagian yang diangkat, yang berarti permukaan flange benar-benar rata.Flang wajah datar bergantung pada gasket wajah penuh untuk menciptakan segel antara dua flang kawin.

  • Manfaat wajah datar:

    • Tekanan Rendah: Flang wajah datar cocok untuk aplikasi tekanan rendah karena dirancang untuk membentuk segel di bawah tekanan yang lebih rendah.

    • Easy Gasket Seating: Gasket seluruh wajah duduk datar di permukaan flange, memastikan segel yang seragam,terutama dalam aplikasi dengan bahan yang lebih lunak atau di mana penyegelan yang baik diperlukan tetapi dengan tekanan yang lebih rendah.

4. Standar: DIN 2573

• DIN 2573 adalah standar Jerman untuk flange, yang menentukan dimensi, toleransi, dan bahan untuk jenis flange tertentu.Hal ini memastikan bahwa flanges memenuhi persyaratan industri khusus untuk penggunaan yang aman dan efektif.
• Flanges DIN 2573 biasanya mencakup PN 6, PN 10,dan PN 16 tekanan nominal (menunjukkan rentang tekanan yang diizinkan) dan umumnya digunakan dalam aplikasi di mana persyaratan tekanan lebih rendah dari yang dalam standar flange lainnya seperti ASME B16.5.

Komposisi Kimia DIN 2573 F316L Flange

Sifat Mekanisdari DIN 2573 F316L Flange

Aplikasi DIN 2573 F316L Slip-on Flange:

• Pabrik Pengolahan Kimia: Di mana transportasi cairan atau gas melibatkan bahan korosif.

• Makanan & Minuman: Ideal untuk sistem yang perlu tahan terhadap lingkungan asam atau garam.

• Sistem air laut dan laut: Digunakan di lingkungan di mana flange akan terkena air asin atau zat korosif.

• Industri farmasi: Untuk sistem yang menangani zat sensitif atau korosif, di mana kebersihan dan ketahanan terhadap korosi sangat penting.

DIN 2573 F316L Slip-on FlangeKeuntungan:

• Ketahanan Korosi: Tahan baja tahan karat 316L terhadap korosi akibat klorida membuatnya ideal untuk lingkungan yang keras seperti air laut atau pengolahan kimia.

• Mudah Dipasang: Desain slip-on membuat pemasangan lebih mudah daripada jenis flange lainnya, karena tidak memerlukan keselarasan yang tepat antara pipa dan flange.

• Rating Tekanan Rendah: Meskipun cocok untuk sistem tekanan rendah, penggunaan F316L memastikan bahwa flange dapat menahan lingkungan yang agresif.

Ringkasan DIN 2573 F316L Flange Slip-on dengan Flat Face:

• Bahan: F316L stainless steel (tahan korosi, dapat dilas, dan tahan panas).

• Jenis Flange: Slip-on, sehingga lebih mudah untuk memasang dan menyelaraskan dengan pipa.

• Jenis wajah: wajah datar, bergantung pada gasket wajah penuh untuk penyegelan.

• Tekanan nominal: Cocok untuk aplikasi tekanan rendah (biasanya PN 6, PN 10, PN 16).

• Standar: Diproduksi sesuai dengan spesifikasi DIN 2573.

• Aplikasi: Industri kimia, makanan, farmasi, kelautan, dan industri lainnya dengan persyaratan tekanan rendah hingga menengah.

Flange jenis ini adalah pilihan yang baik untuk aplikasi di mana kemudahan pemasangan, ketahanan korosi, dan koneksi tekanan rendah yang dapat diandalkan penting.
