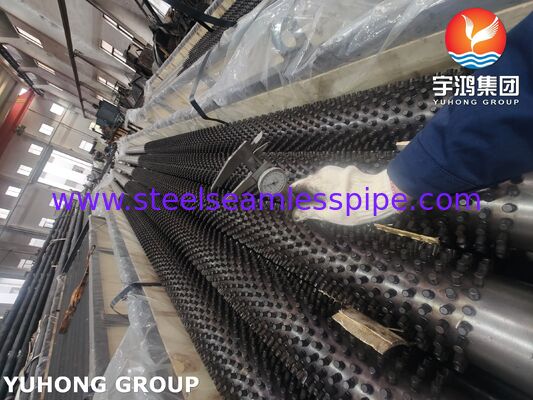

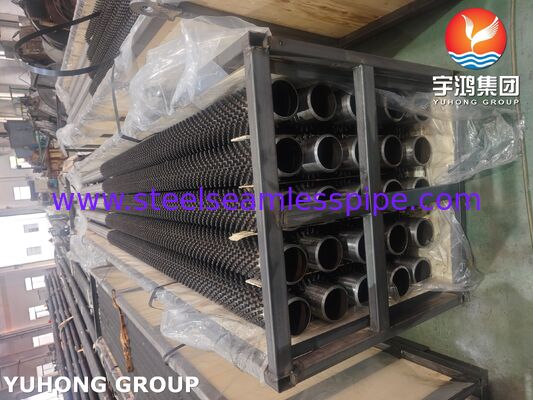

Tabung Berduri untuk Economizer – Baja Paduan ASTM A335 P5
Gambaran Produk
Tabung berduri ASTM A335 P5 untuk economizer adalah komponen perpindahan panas yang direkayasa yang dirancang untuk sistem boiler bersuhu tinggi, peralatan pemulihan panas limbah industri, dan aplikasi termal menuntut lainnya. Diproduksi menggunakan baja paduan kromium-molibdenum 5Cr-0.5Mo, tabung ini menggabungkan kekuatan suhu tinggi, ketahanan oksidasi, dan kinerja yang andal di lingkungan operasi yang dirancang dengan tepat.
Tabung berduri memiliki paku keling logam padat yang dilas ke permukaan luar tabung dasar. Paku keling meningkatkan luas permukaan perpindahan panas efektif dan mendorong pertukaran panas antara dinding tabung dan aliran gas di sekitarnya. Mereka sangat berguna dalam aplikasi di mana perpindahan panas sisi gas terbatas atau di mana tabung bersirip konvensional mungkin kurang cocok karena abu, debu, atau kondisi proses yang menantang lainnya.
ASTM A335 P5 adalah grade baja paduan kromium-molibdenum yang umum dikaitkan dengan layanan tekanan suhu tinggi. Komposisi paduannya memberikan ketahanan yang berguna terhadap oksidasi suhu tinggi dan kinerja layanan termal yang lebih baik dibandingkan dengan baja karbon biasa, tunduk pada kondisi operasi aktual dan lingkungan korosi.
Tabung berduri kami dapat diproduksi sesuai gambar pelanggan dan spesifikasi proyek, dengan dimensi tabung yang disesuaikan, geometri paku keling, prosedur pengelasan, dan hasil akhir permukaan untuk memenuhi persyaratan economizer industri dan sistem pemulihan panas.
Fitur Produk Utama
-
Baja paduan suhu tinggi: Tabung dasar ASTM A335 P5 cocok untuk aplikasi suhu tinggi yang direkayasa dengan tepat.
-
Permukaan perpindahan panas yang ditingkatkan: Paku keling yang dilas meningkatkan luas permukaan eksternal yang tersedia untuk pertukaran panas sisi gas.
-
Pemasangan paku keling yang kuat: Pengelasan paku keling dipilih sesuai dengan integritas mekanis yang diperlukan, kondisi layanan, dan prosedur pengelasan yang berlaku.
-
Fleksibilitas aplikasi: Diameter paku keling, tinggi, jarak, susunan, dan panjang tabung dapat disesuaikan.
-
Fabrikasi industri: Produksi dapat dikoordinasikan dengan toleransi dimensi yang ditentukan, persyaratan inspeksi, dan dokumentasi proyek.
-
Rekayasa khusus: Konfigurasi yang sesuai dapat dikembangkan untuk instalasi baru, peralatan pengganti, dan peningkatan sistem pemulihan panas.
Aplikasi Khas
1. Economizer Boiler
Tabung berduri dapat dimasukkan ke dalam desain economizer untuk memulihkan panas sensibel dari gas buang dan mentransfernya ke air umpan boiler atau fluida kerja lain yang ditunjuk. Susunan akhir tergantung pada desain boiler, profil suhu, dan penurunan tekanan sisi gas yang diizinkan.
2. Pemulihan Panas Limbah Industri
Dalam tungku industri, sistem pembakaran, dan pabrik pemanas proses, tabung berduri dapat membantu memulihkan energi termal dari gas buang yang jika tidak akan dibuang.
3. Pembangkit Listrik dan Boiler Utilitas
Rakitan tabung berduri yang dirancang dengan tepat dapat digunakan di bagian pemulihan panas boiler yang dipilih di mana baja paduan suhu tinggi dan permukaan eksternal yang kuat secara mekanis diperlukan.
4. Kilang dan Fasilitas Petrokimia
Peralatan pemulihan panas di kilang dan pabrik petrokimia dapat menggunakan tabung berduri baja paduan di mana suhu proses, tekanan, dan kondisi korosi membenarkan pemilihan material.
5. Peralatan Proses Suhu Tinggi
Aplikasi potensial lainnya termasuk oksidan termal khusus, bagian pemulihan panas pemanas terbakar, dan sistem pendingin gas industri, tunduk pada penilaian rekayasa terperinci.
Spesifikasi Produk
Berikut ini adalah rentang manufaktur representatif daripada dimensi wajib yang ditentukan oleh ASTM A335. Ketersediaan aktual, toleransi, dan kesesuaian desain harus dikonfirmasi terhadap persyaratan proyek.
| Item |
Spesifikasi Khas |
| Nama Produk |
Tabung Berduri untuk Economizer |
| Bahan tabung dasar |
ASTM A335 P5 / ASME SA335 P5 jika ditentukan |
| Jenis bahan |
Baja paduan kromium-molibdenum 5Cr-0.5Mo |
| Manufaktur tabung dasar |
Pipa baja paduan tanpa sambungan |
| Diameter luar |
Sekitar 25,4–168,3 mm |
| Ketebalan dinding |
Sekitar 3,2–20 mm |
| Panjang tabung |
Biasanya 3.000–12.000 mm; panjang lain berdasarkan kesepakatan |
| Bahan paku keling |
Dipilih agar sesuai dengan bahan tabung, suhu layanan, dan persyaratan proyek |
| Diameter paku keling |
Sekitar 8–25 mm |
| Tinggi paku keling |
Sekitar 10–40 mm |
| Susunan paku keling |
Sejajar, berselang-seling, atau spesifik gambar |
| Jarak paku keling |
Disesuaikan dengan desain termal dan mekanis |
| Pemasangan paku keling |
Prosedur pengelasan yang memenuhi syarat yang sesuai untuk desain yang ditentukan |
| Kondisi permukaan |
Seperti yang diproduksi, dibersihkan, atau ditentukan lain |
| Dokumentasi |
Sertifikat uji material dan catatan inspeksi sesuai kesepakatan |
Penting: Dimensi ini adalah rentang manufaktur produk indikatif, bukan persyaratan ASTM universal. Bahan paku keling, desain las, metode pemasangan, dan toleransi dimensi harus disepakati sebelum produksi.
Komposisi Kimia ASTM A335 P5
ASTM A335 P5 adalah baja paduan kromium-molibdenum. Tabel berikut memberikan batas komposisi yang umum ditentukan untuk Grade P5, tunduk pada konfirmasi terhadap edisi standar yang berlaku dan sertifikat material.
| Elemen |
Komposisi, % berdasarkan massa |
| Karbon (C) |
0,15 maks |
| Mangan (Mn) |
0,30–0,60 |
| Fosfor (P) |
0,025 maks |
| Belerang (S) |
0,025 maks |
| Silikon (Si) |
0,50 maks |
| Kromium (Cr) |
4,00–6,00 |
| Molibdenum (Mo) |
0,45–0,65 |
Kandungan kromium berkontribusi pada ketahanan oksidasi pada suhu tinggi, sementara molibdenum mendukung kekuatan dan ketahanan terhadap pelunakan termal. Keseimbangan sifat-sifat ini menjadikan P5 kandidat untuk perpipaan tekanan suhu tinggi dan peralatan perpindahan panas yang dirancang dengan tepat.
Komposisi kimia harus diverifikasi menggunakan persyaratan ASTM A335 yang berlaku dan ketentuan analisis panas atau analisis produk yang ditentukan dalam pesanan pembelian.
Sifat Mekanik ASTM A335 P5
Berikut ini adalah persyaratan mekanis minimum yang umum ditentukan untuk ASTM A335 P5. Konfirmasikan penunjukan grade yang berlaku, edisi standar, bentuk produk, dan persyaratan proyek tambahan apa pun sebelum dirilis untuk manufaktur.
| Properti |
Persyaratan Khas |
| Kekuatan tarik |
415 MPa minimum |
| Kekuatan luluh |
205 MPa minimum |
| Perpanjangan |
Sesuai persyaratan spesimen dan standar yang berlaku |
| Kekerasan |
Sesuai persyaratan spesifikasi yang berlaku dan pesanan pembelian |
Sifat mekanik ditetapkan melalui pengujian tabung dasar sesuai dengan spesifikasi material yang berlaku. Pengelasan paku keling dan perlakuan panas selanjutnya dapat memengaruhi sifat material lokal; oleh karena itu, kualifikasi las dan pemeriksaan tambahan harus ditentukan jika diperlukan oleh desain.
Proses Manufaktur
1. Pemilihan Tabung Dasar
Tabung ASTM A335 P5 tanpa sambungan diperoleh sesuai diameter luar, ketebalan dinding, panjang, dan kondisi material yang diperlukan. Identifikasi material dan sertifikasi diperiksa sebelum fabrikasi.
2. Pemotongan dan Persiapan Ujung
Tabung dipotong sesuai panjang yang ditentukan, dan ujungnya disiapkan agar sesuai dengan persyaratan perakitan dan pemasangan hilir.
3. Persiapan Paku Keling
Paku keling diproduksi atau dipilih sesuai diameter, tinggi, material, dan geometri yang ditentukan. Kompatibilitas material paku keling dinilai terhadap suhu operasi, kimia tabung, dan prosedur pengelasan.
4. Pengelasan Paku Keling
Paku keling dipasang menggunakan prosedur pengelasan yang disetujui dan memenuhi syarat yang sesuai untuk material dan desain yang dipilih. Parameter pengelasan dikontrol untuk mencapai kualitas pemasangan yang diperlukan sambil membatasi efek merugikan pada material dasar.
5. Perlakuan Panas, Jika Diperlukan
Perlakuan panas pasca-las dilakukan jika diperlukan oleh kode konstruksi yang berlaku, prosedur pengelasan yang memenuhi syarat, persyaratan material, atau spesifikasi proyek. Siklus suhu dan catatan didokumentasikan sebagaimana berlaku.
6. Inspeksi dan Verifikasi Akhir
Tabung jadi menjalani pemeriksaan dimensi dan pemeriksaan visual, integritas las, verifikasi material, dan non-destruktif yang ditentukan. Hasil dicatat sesuai dengan rencana inspeksi dan pengujian.
Metode Inspeksi dan Pengujian
Jaminan kualitas untuk tabung berduri ASTM A335 P5 harus mencakup tabung dasar tanpa sambungan dan pemasangan paku keling yang dilas. Lingkup inspeksi yang tepat tergantung pada pesanan pembelian, kode desain, kondisi layanan, dan kriteria penerimaan yang disepakati.
1. Tinjauan Sertifikat Material
Tinjau sertifikat uji material untuk grade, nomor panas, komposisi kimia, hasil uji mekanik, kondisi perlakuan panas, dan ketertelusuran.
2. Analisis Kimia
Verifikasi komposisi kimia menggunakan hasil uji pabrik bersertifikat dan, jika diperlukan, analisis produk independen atau pengujian analitik yang sesuai.
3. Pengujian Tarik
Periksa kekuatan tarik, kekuatan luluh, dan perpanjangan sesuai dengan spesifikasi tabung dasar yang berlaku dan metode pengujian yang dirujuk.
4. Pengujian Kekerasan
Lakukan pengujian kekerasan jika diperlukan oleh spesifikasi material, prosedur pengelasan, persyaratan perlakuan panas, atau rencana inspeksi proyek.
5. Inspeksi Dimensi

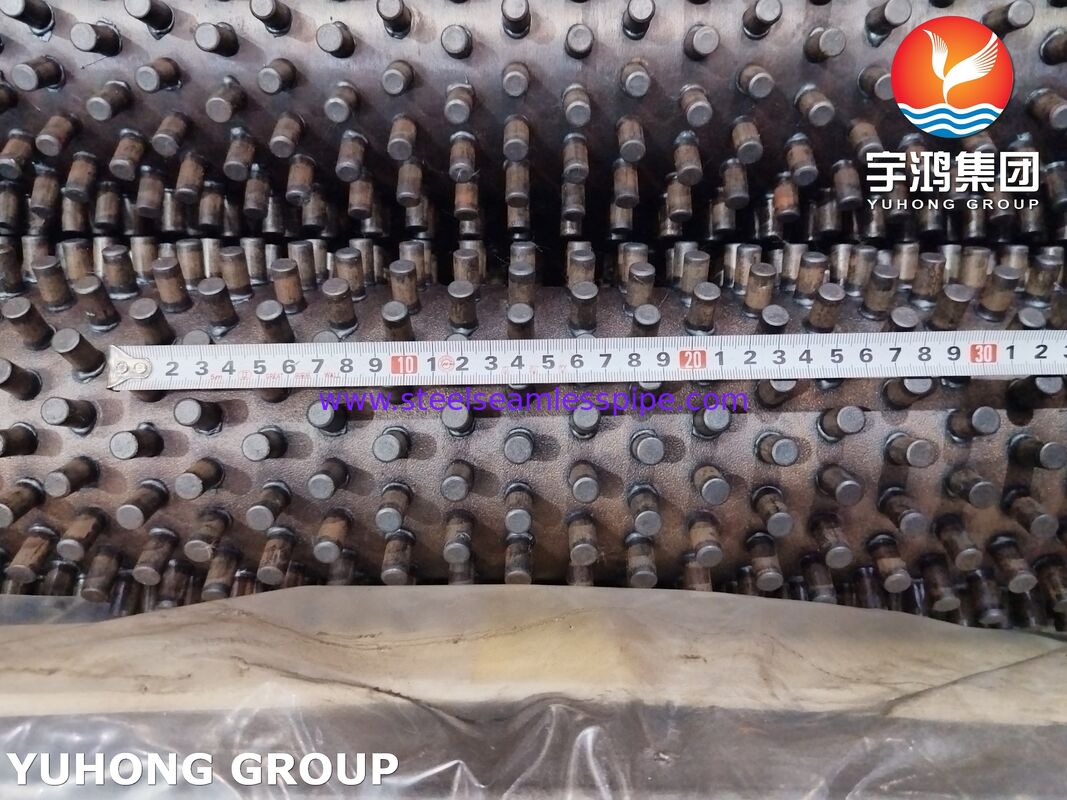

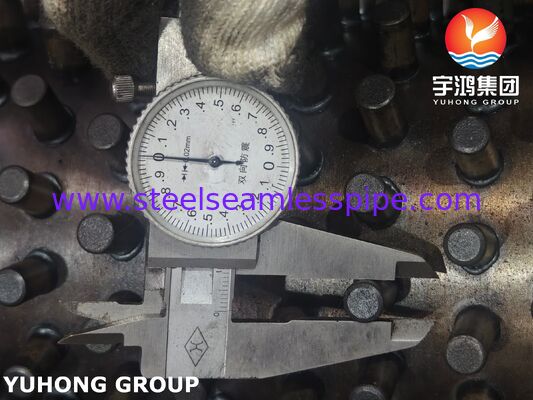

Ukur diameter luar tabung, ketebalan dinding, panjang, kelurusan, diameter paku keling, tinggi paku keling, jarak paku keling, dan konfigurasi keseluruhan terhadap gambar yang disetujui.
6. Inspeksi Visual
Periksa permukaan tabung, penempatan paku keling, tampilan las, dan area las yang dapat diakses untuk cacat yang terlihat, pemasangan tidak lengkap, percikan berlebihan, atau kondisi permukaan yang tidak dapat diterima.
7. Pengujian Integritas Las Paku Keling
Gunakan metode pemeriksaan yang disepakati, seperti tikungan representatif, palu, atau uji pemasangan lain yang memenuhi syarat jika sesuai. Metode, frekuensi pengambilan sampel, dan kriteria penerimaan harus ditentukan oleh prosedur yang disetujui atau spesifikasi proyek.
8. Pemeriksaan Non-Destruktif
Pemeriksaan penetran cair, partikel magnetik, ultrasonik, atau radiografi dapat ditentukan jika secara teknis sesuai untuk geometri dan jenis cacat yang diantisipasi. Tidak semua metode cocok untuk setiap konfigurasi las paku keling, dan tingkat pemeriksaan yang diperlukan harus disepakati sebelumnya.
9. Pengujian Kebocoran Hidrostatik atau Alternatif
Pipa dasar diuji sesuai dengan persyaratan ASTM A335 yang berlaku atau alternatif yang diizinkan secara tegas. Pengujian tambahan dari rakitan berduri yang selesai harus mengikuti spesifikasi desain dan pembelian yang berlaku.
10. Verifikasi Perlakuan Panas
Jika perlakuan panas pasca-las diperlukan, verifikasi siklus suhu yang tercatat, waktu penahanan, dan dokumentasi proses yang berlaku.
11. Dokumentasi Akhir
Sediakan catatan inspeksi dan pengujian yang disepakati, sertifikat material, dokumen ketertelusuran, dan laporan dimensi. Prosedur pengelasan dan catatan kualifikasi juru las dapat disertakan jika disyaratkan oleh kontrak.
Keunggulan Tabung Berduri untuk Economizer
-
Area perpindahan panas eksternal yang ditingkatkan dibandingkan dengan tabung polos yang serupa.
-
Potensi peningkatan pemulihan panas di mana konveksi sisi gas adalah resistansi yang mengontrol.
-
Geometri paku keling yang fleksibel untuk memenuhi persyaratan termal dan mekanis spesifik proyek.
-
Opsi material dasar baja paduan untuk layanan suhu tinggi.
-
Kemampuan beradaptasi dengan aliran gas berdebu atau berabu yang dipilih ketika tata letak, jarak paku keling, dan ketentuan pembersihan direkayasa dengan benar.
-
Fabrikasi sesuai gambar pelanggan untuk peralatan pengganti dan pembangunan baru.
Kinerja perpindahan panas aktual tergantung pada sifat gas, kecepatan aliran, pitch tabung, geometri paku keling, pengotoran, perbedaan suhu, dan desain penukar panas secara keseluruhan. Tabung berduri tidak secara otomatis memberikan kinerja yang unggul dalam setiap layanan.
Mengapa Memilih Tabung Berduri ASTM A335 P5 Kami?
Kami berfokus pada fabrikasi yang didorong oleh spesifikasi untuk aplikasi perpindahan panas industri. Setiap pesanan dapat ditentukan berdasarkan grade tabung dasar, dimensi tabung, susunan paku keling, prosedur pemasangan, lingkup inspeksi, persyaratan ketertelusuran, dan dokumentasi pengiriman.
Perencanaan produksi kami menekankan:
-
Ketertelusuran grade material dan nomor panas.
-
Kontrol dimensi terhadap gambar yang disetujui.
-
Prosedur pengelasan dan inspeksi yang ditentukan.
-
Catatan inspeksi yang disesuaikan dengan rencana kualitas yang disepakati.
-
Kustomisasi untuk economizer, boiler, dan sistem pemulihan panas limbah industri.
