Gambaran Produk

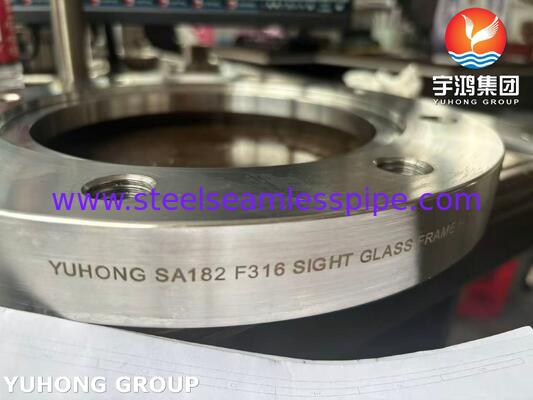

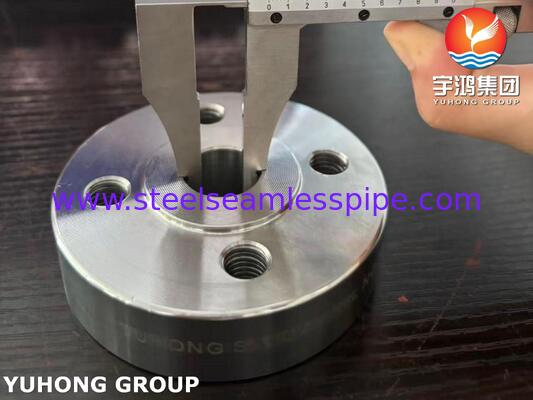

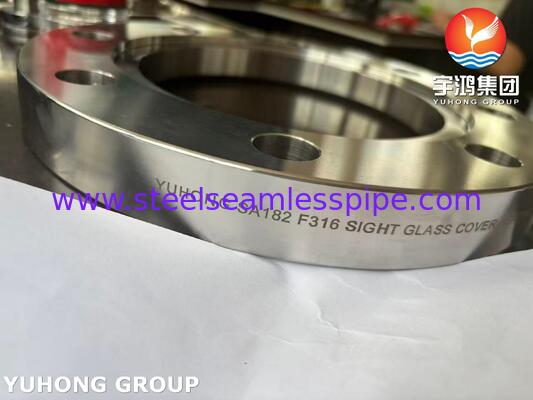

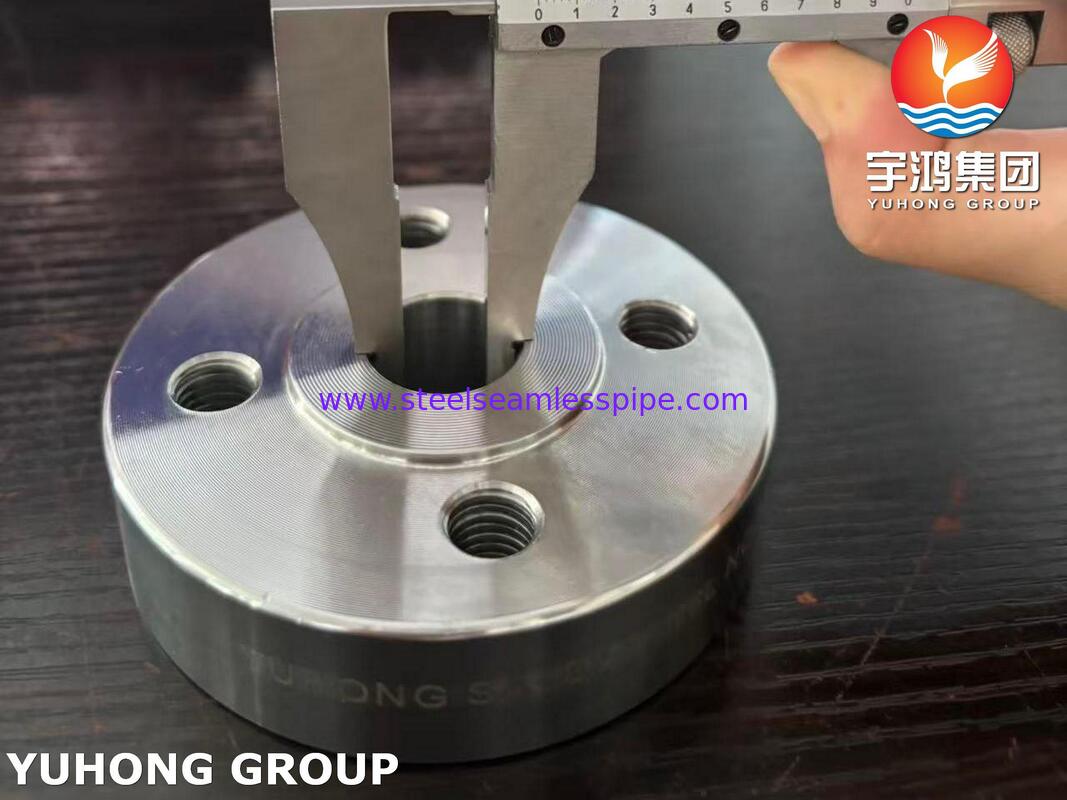

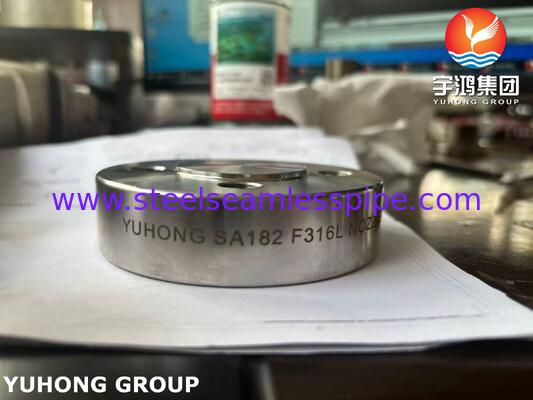

Flensa Bingkai Kaca Pengintai Baja Tahan Karat ASME SA182 F316 adalah komponen baja tahan karat tempa dan dimesin yang dirancang untuk rakitan kaca pengintai, port pandang, dan peralatan inspeksi visual yang digunakan dalam sistem proses industri.

Diproduksi dari baja tahan karat austenitik F316, flensa bingkai dapat dipasok dengan bukaan pandang tengah, lubang baut, lubang berulir, permukaan penyegelan, dan fitur mesin lainnya sesuai dengan gambar pelanggan.

Komponen ini cocok untuk integrasi ke dalam peralatan proses, bejana tekan, sistem perpipaan, tangki, penukar panas, dan peralatan lain di mana kaca pengintai atau jendela pandang diperlukan.

Konfigurasi flensa, dimensi, peringkat tekanan, dan detail sambungan ditentukan sesuai dengan desain peralatan, standar flensa yang berlaku, dan spesifikasi pelanggan.

Spesifikasi Produk

Bahan Baja Tahan Karat F316

F316 adalah grade baja tahan karat austenitik yang mengandung kromium, nikel, dan molibdenum.

Komposisi paduan nominal memberikan karakteristik material yang diperlukan untuk berbagai aplikasi peralatan industri. F316 umumnya ditentukan untuk peralatan proses, komponen perpipaan, katup, flensa, dan bagian fabrikasi atau tempa lainnya.

Untuk produk yang diproduksi sesuai ASME SA182 F316, komposisi kimia, sifat mekanik, dan persyaratan perlakuan panas harus mematuhi edisi ASME SA182 / ASTM A182 yang berlaku dan spesifikasi pembelian.

Komposisi Kimia

Persyaratan kimia F316 tipikal di bawah ASTM A182 ditunjukkan di bawah ini:

Komposisi kimia aktual harus diverifikasi terhadap edisi ASME SA182 yang berlaku dan sertifikat material untuk panas yang dipasok.

Sifat Mekanik

Sifat mekanik tempa ASME SA182 F316 harus memenuhi persyaratan spesifikasi material yang berlaku.

Nilai sertifikasi akhir harus diambil dari MTC untuk panas aktual dan kondisi produk.

Desain Flensa Bingkai Kaca Pengintai

Flensa bingkai kaca pengintai dirancang untuk menyediakan antarmuka pemasangan dan penyegelan mekanis untuk rakitan kaca pengintai.

Struktur tipikal terdiri dari badan tempa melingkar dengan bukaan pandang tengah dan lubang pemasangan.

Bukaan Pandang Tengah

Bukaan internal dimesin sesuai dengan diameter kaca pengintai dan area pandang yang diperlukan.

Muka Flensa

Muka flensa dapat dimesin ke konfigurasi penyegelan yang ditentukan.

Lubang Baut

Lubang baut dapat diatur sesuai dengan gambar peralatan pelanggan atau dimensi flensa yang berlaku.

Lubang Berulir

Lubang berulir dapat dipasok ketika rakitan kaca pengintai menggunakan pengencang berulir atau pengaturan pemasangan yang disesuaikan.

Permukaan Penyegelan

Permukaan penyegelan dapat dimesin sesuai dengan konfigurasi gasket, kaca, dan rakitan yang diperlukan.

Dimensi Flensa

Flensa bingkai kaca pengintai dapat disesuaikan sesuai dengan gambar pelanggan.

Parameter tipikal meliputi:

Jika komponen diperlukan untuk mematuhi standar dimensi flensa tertentu, standar yang berlaku harus ditentukan secara terpisah dalam pesanan pembelian.

Proses Manufaktur

1. Bahan Baku

Stok tempa baja tahan karat F316 bersertifikat dipilih sesuai dengan spesifikasi ASME SA182 yang diperlukan.

2. Penempaan

Bahan baku dipanaskan dan ditempa menjadi bentuk cincin atau flensa awal yang diperlukan.

3. Perlakuan Panas

Perlakuan panas larutan dilakukan sesuai dengan spesifikasi material yang berlaku.

4. Pemesinan Kasar

Komponen tempa dimesin kasar untuk menetapkan dimensi luar dan dalam utama.

5. Pemesinan CNC

Pemesinan presisi dilakukan untuk:

• Diameter luar
• Diameter dalam
• Bukaan kaca pengintai
• Muka flensa
• Lubang baut
• Lubang berulir
• Alur penyegelan
• Lubang penyekat

6. Finishing Permukaan

Komponen yang dimesin dapat dipasok dengan kondisi permukaan yang ditentukan.

7. Inspeksi Akhir

Dimensi akhir, posisi lubang, identifikasi material, dan kondisi permukaan diperiksa sebelum pengiriman.

Kemampuan Pemesinan

Flensa bingkai kaca pengintai F316 dapat dimesin CNC sesuai dengan gambar pelanggan.

Pemesinan dapat meliputi:

• Pembubutan
• Pemesinan muka
• Pengeboran
• Pengeboran
• Penyadapan
• Pemesinan alur
• Penyekatan
• Pemotongan sudut
• Finishing presisi

Toleransi pemesinan dikontrol sesuai dengan gambar pelanggan dan persyaratan dimensi yang berlaku.

Kontrol Kualitas

Inspeksi Material

• Verifikasi nomor panas
• Komposisi kimia
• PMI
• Identifikasi material
• Tinjauan sertifikat material

Inspeksi Mekanik

Jika diperlukan:

• Uji tarik
• Kekuatan luluh
• Perpanjangan
• Kekerasan

Inspeksi Dimensi

Inspeksi dapat meliputi:

• Diameter luar
• Diameter dalam
• Ketebalan
• Diameter lubang baut
• Jarak lubang baut
• Diameter lingkaran baut
• Dimensi ulir
• Dimensi muka penyegelan
• Dimensi alur
• Konsentrisitas
• Kerataan

Inspeksi Permukaan

Flensa jadi dapat diperiksa secara visual untuk:

• Retakan
• Cacat permukaan
• Kerusakan pemesinan
• Gerinda
• Korosi
• Finishing yang tidak tepat

NDT tambahan dapat dilakukan sesuai dengan persyaratan proyek.

Dokumen Inspeksi

Dokumentasi berikut dapat dipasok sesuai dengan persyaratan pelanggan:

• Sertifikat Uji Material
• Sertifikat EN 10204 3.1
• Sertifikat EN 10204 3.2
• Laporan Analisis Kimia
• Laporan Uji Mekanik
• Laporan PMI
• Laporan Inspeksi Dimensi
• Catatan Perlakuan Panas
• Laporan NDT
• Sertifikat Kesesuaian
• Laporan Inspeksi Pihak Ketiga

Aplikasi

Peralatan Proses Industri

Flensa bingkai kaca pengintai F316 dapat dipasang pada peralatan proses di mana pemantauan visual proses internal diperlukan.

Bejana Tekan

Komponen dapat diproduksi sebagai bagian dari port pandang yang disesuaikan atau rakitan kaca pengintai untuk peralatan bertekanan.

Perpipaan Proses

Rakitan flensa kaca pengintai dapat digunakan dalam sistem perpipaan tertentu untuk memberikan observasi visual aliran proses.

Peralatan Proses Kimia

Baja tahan karat F316 umumnya ditentukan untuk peralatan proses di mana baja tahan karat austenitik yang mengandung molibdenum diperlukan.

Penukar Panas dan Kondensor

Komponen dapat dimasukkan ke dalam rakitan penukar panas atau kondensor yang disesuaikan yang memerlukan port inspeksi visual.

Tangki dan Bejana

Aplikasi dapat mencakup tangki penyimpanan, tangki proses, dan bejana yang dilengkapi dengan jendela pandang.

Peralatan Kelautan dan Industri

Flensa bingkai kaca pengintai F316 dapat diproduksi untuk peralatan kelautan dan industri sesuai dengan kondisi layanan dan persyaratan desain yang berlaku.
