Deskripsi Produk
Yuhong Group: Komponen Penukar Panas Lengkap – Dari Tabung hingga Flensa
Yuhong Group Co., Ltd. memasok sistem termal lengkap –penukar panas shell & tube (desain penukar panas TEMA), bejana tekan, dan pendingin udara– serta setiap komponen internal dan eksternal yang penting:Tabung Sirip, Tabung Tungku, Tabung Penukar Panas, Tabung Tanpa Jahitan Baja Tahan Karat, Tabung Campuran Nikel, Tabung Paduan Tembaga, Lembaran Tabung Penukar Panas, Bundel Tabung Penukar Panas, serta flensa dan cincin berdiameter besar.

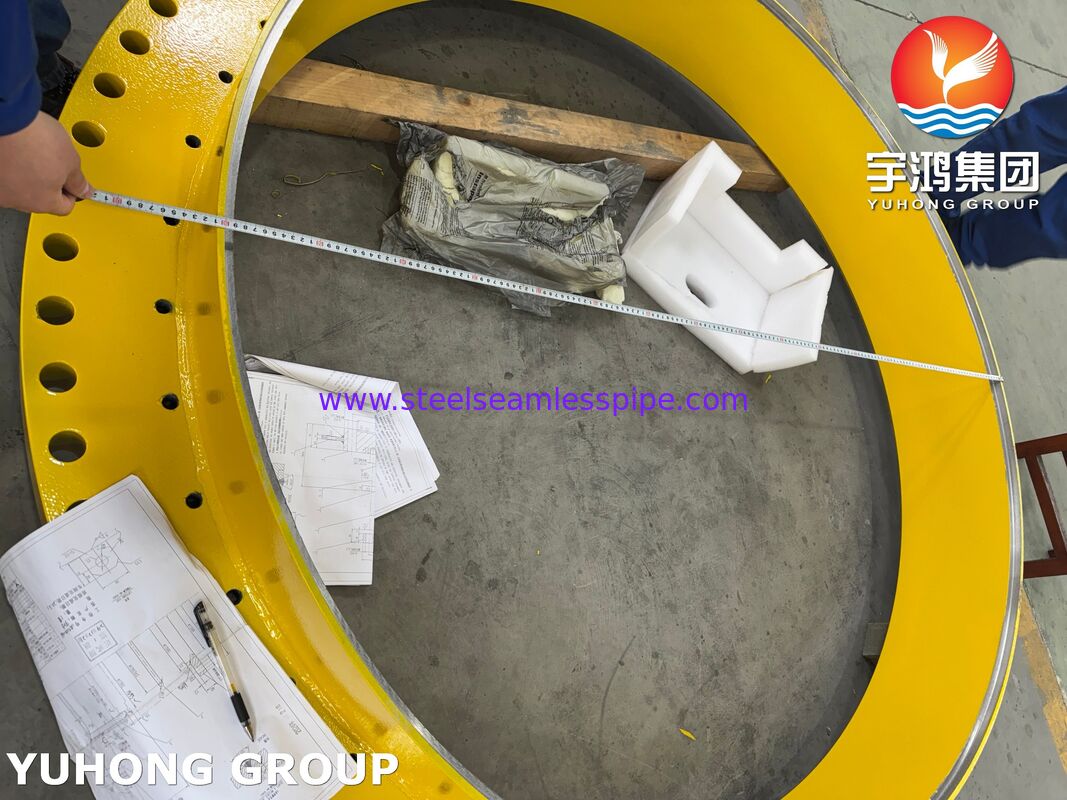

Ditampilkan dalam foto dan gambar terlampir adalah salah satu milik kamicincin flensa cangkang baja karbon berdiameter besar– cincin yang ditempa/digulung yang dirancang untuk dilas ke cangkang penukar panas, menyediakan sambungan baut untuk saluran atau penutup.
Fokus Produk: Cincin Flange Shell – Titik Sambungan Kritis
Itucincin flensa cangkangadalah komponen penahan tekanan yang dilas ke ujung cangkang penukar panas. Ini menyediakan sambungan flensa yang dibaut yang memungkinkan saluran (kap) atau penutup dipasang, disegel, dan dilepas untuk pemeriksaan dan pemeliharaan sisi tabung.
Berdasarkan gambar dan gambar, cincin flensa ini menunjukkan:
-
Bahan:Baja karbon (ASME SA516 Gr.70 atau setara – tipikal untuk konstruksi cangkang)
-
Jenis:Cincin flensa cangkang (壳体法兰环) – dilas ke cangkang
-
Dimensi (dari gambar):
-
Metode pembuatan:Cincin yang ditempa atau digulung
-
Permesinan:Lubang baut yang dibor secara presisi dengan permukaan penyegelan yang dikerjakan dengan mesin
-
Menandai:Identifikasi YUHONG GROUP, nomor gambar, dan nomor proyek
Komponen Utama Yang Berinteraksi dengan Cincin Flange Shell Ini
| Komponen |
Bahan (Khas) |
Bagaimana Ini Berinteraksi dengan Flange Ring |
| Cangkang Penukar Panas |
Baja karbon (SA516 Gr.70) |
Dilas ke cincin flensa; cincin menjadi bagian integral dari cangkang. |
| Saluran / Kap |
Baja karbon atau baja tahan karat |
Dibaut ke cincin flensa; mendistribusikan cairan di sisi tabung. |
| Paking |
Luka spiral, berjaket logam, atau RTJ |
Segel antara cincin flensa dan penutup saluran. |
| Baut & Mur Stud |
SA193 B7 / SA194 2H |
Lewati lubang baut; jepit saluran ke cincin flensa. |
| Lembar Tabung Penukar Panas |
Baja karbon atau paduan |
Terletak di dalam cangkang; cincin flensa memungkinkan akses ke permukaan tubesheet. |
| Tabung Penukar Panas |
Baja karbon, baja tahan karat, atau paduan |
Melewati tubesheet; tidak terhubung langsung ke cincin flensa tetapi dapat diakses melalui bukaan. |
Ikhtisar Teknis Cincin Flensa Cangkang Berdiameter Besar Kami
-
Konstruksi yang ditempa/digulung:Cincin ini dibentuk dari pelat kosong yang ditempa atau digulung – tidak ada lapisan las pada cincin flensa itu sendiri, sehingga memastikan sifat mekanik yang seragam.
-
Pemesinan presisi:Permukaan penyegelan dikerjakan hingga permukaan akhir yang diperlukan untuk penyegelan gasket (biasanya 125‑250 RMS untuk gasket spiral-wound).
-
Lubang baut yang akurat:Lubang baut dibor pada lingkaran pitch yang tepat (BCD 1860/1887.5mm) dengan diameter lubang baut yang sesuai (44‑3/4″ ulir UNC).
-
Keterlacakan nomor panas:Setiap cincin dicap dengan nomor panas material dan nomor proyek untuk ketertelusuran penuh.
-
Kemampuan diameter besar:Kami memproduksi cincin flensa hingga OD 2500mm – cocok untuk penukar panas besar dan bejana bertekanan.
-
Kepatuhan ASME:Bahan memenuhi persyaratan ASME Bagian II; penukar lengkap dapat diberi stempel U.
Modul Pengetahuan: Cincin Flange Shell vs. Flange Tempa Integral – Kapan Digunakan?
| Jenis |
Konstruksi |
Terbaik Untuk |
Keuntungan |
| Cincin Flensa Cangkang(ditampilkan) |
Dilas ke cangkang – cincin adalah bagian terpisah |
Diameter yang lebih besar, sehingga tidak praktis untuk menempa flensa padat |
Lebih ekonomis untuk ukuran besar; memungkinkan material berbeda antara cincin dan cangkang |
| Flensa Tempa Integral |
Penempaan satu bagian dengan cangkang |
Diameter lebih kecil, tekanan tinggi, di mana konstruksi mulus lebih disukai |
Tidak ada jahitan las; sifat material yang seragam; integritas yang lebih tinggi |
| Flensa Tersusun |
Cincin longgar di ujung rintisan |
Aplikasi bertekanan rendah; dimana sering diperlukan pembongkaran |
Mudah untuk disejajarkan; dapat diganti tanpa memotong cangkang |
Cincin flensa cangkang yang ditunjukkan adalah konstruksi paling umum untuk penukar panas berdiameter besar (OD > 1000mm), karena menyeimbangkan biaya, ketersediaan, dan kinerja.
Modul Pengetahuan: Jenis Penghadap Flange – Mencocokkan Gasket dengan Servis
Permukaan penyegelan cincin flensa sangat penting untuk pengoperasian anti bocor. Jenis permukaan harus sesuai dengan kondisi paking dan servis:
| Tipe Menghadapi |
Singkatan |
Jenis Gasket |
Terbaik Untuk |
| Wajah Terangkat |
Federasi Rusia |
Luka spiral, lembaran, atau paking datar |
Paling umum – layanan umum, tekanan sedang |
| Sambungan Tipe Cincin |
RTJ |
Cincin logam segi delapan atau oval |
Layanan bertekanan tinggi dan bersuhu tinggi |
| Wajah Datar |
FF |
Gasket lembaran lunak |
Tekanan rendah, diameter besar, yang menjadi perhatian rotasi flensa |
| Lidah & Alur |
T&G |
Serat terkompresi atau berjaket logam |
Layanan penting yang memerlukan retensi gasket positif |
Cincin flensa yang ditunjukkan pada gambar Anda (dengan permukaan mesin dan lubang baut) biasanya adalahRF (Wajah Terangkat)atauFF (Wajah Datar)desain – tipe paling umum untuk cangkang penukar panas besar.
Keuntungan Pesan Flange Ring dari Yuhong Group
-
Persis dengan gambar Anda:Kami mengolah cincin flensa sesuai OD, ID, ketebalan, pola lubang baut, dan tipe permukaan yang Anda tentukan.
-
Perputaran cepat:Tersedia blanko yang ditempa/digulung dalam ukuran umum; pemesinan biasanya 2‑4 minggu untuk diameter besar.
-
Bahan apa pun:Baja karbon (SA516, SA105), chrome‑moly (F11, F22, F5), baja tahan karat (F304, F316L), paduan nikel.
-
Perakitan komponen saja atau lengkap:Kami hanya menyediakan cincin flensa – atau rakitan cangkang lengkap – atau seluruhnyabundel tabung penukar panasdengan shell, saluran, dan semua internal.
-
Dokumentasi lengkap:Sertifikat uji material (MTC), laporan dimensi, laporan pengujian PMI (opsional), dan laporan NDE.
Pasokan Komponen Saja – Kami Juga Menyediakan
Jika Anda hanya membutuhkan suku cadang (bukan penukar penuh), kami menyediakan:
-
Tabung penukar panas– baja karbon (SA179), baja tahan karat, paduan nikel, paduan tembaga – dipotong memanjang, disiapkan bagian akhir
-
Tabung sirip– untuk retrofit pendingin udara dan aplikasi pendingin gas
-
Tabung Mulus Stainless Steel, Tabung Paduan Nikel, Tabung paduan tembaga– tersedia untuk layanan khusus
-
lembaran tabung– dibor dan diberi alur sesuai pola Anda
-
Baffle, tie rod, spacer– dikerjakan sesuai dimensi Anda
-
Flensa & cincin flensa– SA105, SA350 LF2, F11, F22, F304, F316L – tipe permukaan apa pun, OD hingga 2500mm
Modul Pengetahuan: Cara Menentukan Cincin Flange Shell Pengganti dengan Benar
Untuk menghindari ketidakcocokan, kami memerlukan informasi berikut (kirim salah satu dari ini):
-
Gambar cincin flensa asli– pilihan terbaik. Kami menduplikasi OD, ID, ketebalan, lingkaran baut, dan menghadap dengan tepat.
-
OD cangkang dan ketebalan dinding– untuk memastikan kesesuaian yang benar.
-
Jenis paking– untuk mengerjakan permukaan yang benar.
-
Kondisi layanan– suhu dan tekanan – untuk mengonfirmasi pemilihan material.
Kesalahan umum yang harus dihindari saat memesan cincin flensa cangkang:
-
OD/ID salah– harus sesuai dengan dimensi cangkang dan saluran.
-
Diameter lingkaran baut salah– baut tidak akan sejajar dengan flensa saluran kawin.
-
Ukuran lubang baut salah– terlalu kecil dan bautnya tidak pas; terlalu besar dan tempat duduk mur terganggu.
-
Tipe menghadap salah– RF vs. RTJ vs. FF – harus cocok dengan pakingnya.
-
Stempel nomor panas tidak ada– diperlukan untuk ketertelusuran ASME.
Aplikasi Umum untuk Cincin Flensa Cangkang Berdiameter Besar
| Industri |
Aplikasi |
Mengapa Baja Karbon |
| Kilang petrokimia |
Pemanas awal mentah, pendingin gas, kondensor overhead |
Hidrokarbon non-korosif; pilihan ekonomis |
| Pembangkit listrik |
Cangkang kondensor besar, pemanas air umpan |
Suhu sedang; layanan air dan uap yang diolah |
| Minyak & gas |
Kapal pengolah gas, pemisah |
Diameter besar membutuhkan sambungan flensa yang kuat |
| Pemrosesan kimia |
Cangkang reaktor, reboiler kolom |
Baja karbon dengan batas korosi yang sesuai |
Jaminan Mutu & Dokumentasi
Setiap cincin flensa berdiameter besar yang kami kirimkan mencakup:
-
Sertifikat Uji Pabrik (MTC)sesuai EN 10204 3.1 – analisis kimia dan sifat mekanik
-
Laporan inspeksi dimensi– OD, ID, ketebalan, lingkaran baut, lubang baut, dimensi menghadap
-
Stempel nomor panas– untuk ketertelusuran material secara penuh
-
PMI (Identifikasi Material Positif)– tersedia berdasarkan permintaan
-
mati suri– UT, MT, atau PT sesuai kebutuhan
-
Inspeksi pihak ketiga(SGS, BV, TÜV) atas permintaan pembeli
Dapatkan Penawaran untuk Cincin Flange Shell Anda
Untuk mengutip cincin flensa berdiameter besar seperti yang ada di foto Anda, kirimkan yang berikut ini kejimmy@steelseamlesspipe.com:
-
Gambar (PDF, pindaian, atau sketsa tangan dengan dimensi kunci: OD, ID, ketebalan, diameter lingkaran baut, ukuran dan jumlah lubang baut, tipe hadap)
-
Atau: kami dapat bekerja dari data peralatan Anda yang ada
-
Kelas bahan: Baja karbon (SA516 Gr.70 / SA105) atau lainnya (F11, F22, tahan karat, dll.)
-
Tipe menghadap: RF, RTJ, FF, atau T&G
-
Jumlah yang dibutuhkan (satu bagian atau proses produksi)
Kami akan merespons dengan gambar dimensi untuk persetujuan, harga, dan jadwal pengiriman – biasanya dalam waktu 48 jam.
