ASME SB171 C70600 Tembaga Nikel Heavy Ring untuk Besar Panas Exchanger Tubesheet & Shell Sambungan dengan OD 1464mm x ID 1277mm x 132mm

Yuhong Group Co., Ltd. menyediakan spektrum penuh peralatan termal dan komponen presisi, termasuk penukar panas shell & tube (desain penukar panas TEMA), bejana tekan, pendingin udara, tabung bersirip, tabung tungku, tabung penukar panas (tabung mulus baja tahan karat, tabung paduan nikel, tabung paduan tembaga), tubesheet penukar panas, dan bundel tabung penukar panas. Kami juga memproduksi cincin dan tempa tugas berat khusus, seperti cincin ASME SB171 C70600 yang dijelaskan di sini.

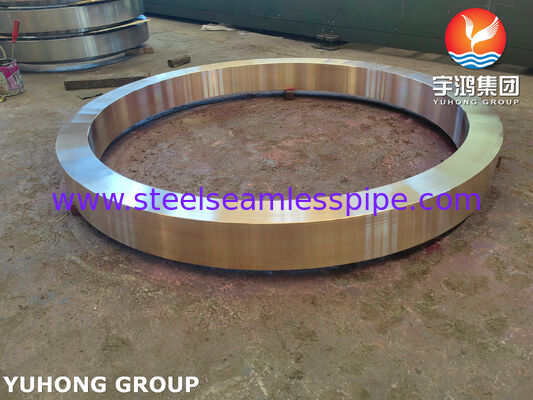

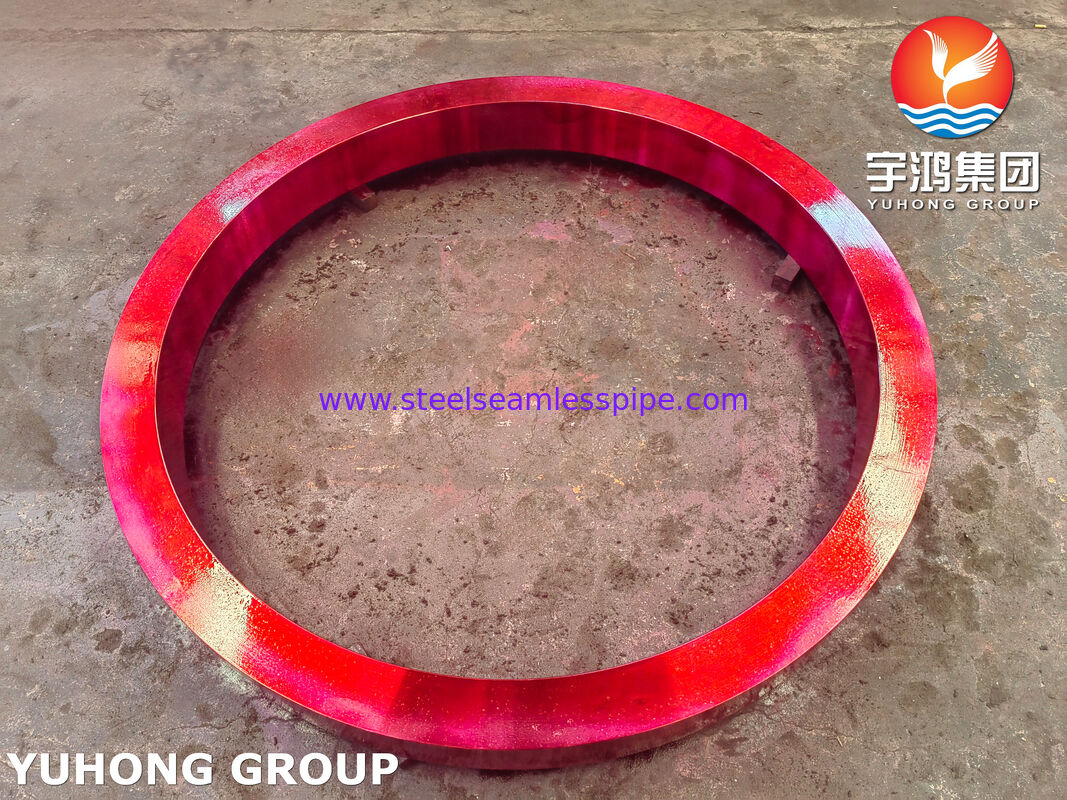

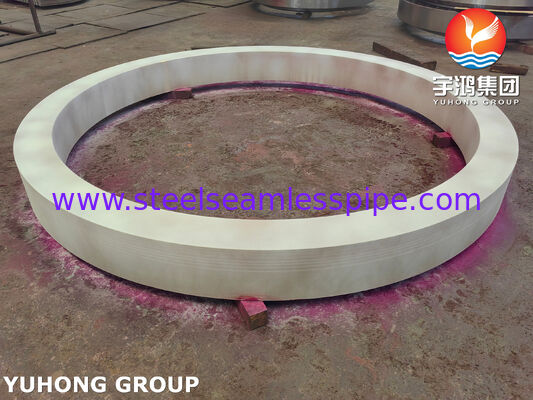

Ini cincin ASME SB171 C70600 adalah tempa annular tugas berat dengan dimensi OD 1464mm × ID 1277mm × ketebalan 132mm. Ini direkayasa untuk digunakan sebagai cincin tubesheet integral, cincin transisi shell-ke-tubesheet, atau cincin penguat dalam penukar panas berpendingin air laut besar, kondensor pembangkit listrik, dan pendingin platform lepas pantai.

Diproduksi dari paduan tembaga-nikel 90/10 (C70600), cincin ini menawarkan ketahanan luar biasa terhadap korosi air laut, erosi, dan biofouling sambil memberikan kekuatan mekanik yang diperlukan untuk aplikasi bertekanan tinggi dan berdiameter besar.

• OD 1464mm / ID 1277mm - Cocok untuk diameter shell besar (misalnya, nominal 50-60 inci)
• ketebalan 132mm - Memberikan kekakuan struktural untuk penyangga tubesheet atau sebagai cincin mandiri di bawah beban baut tinggi
• material C70600 - Kinerja terbukti dalam layanan air laut dan payau

• Konstruksi Tempa atau Gulung: Untuk cincin dengan ketebalan ini (132mm), kami biasanya mulai dari pelat tempa atau gulung atau tempa berongga untuk memastikan struktur butir yang seragam dan bebas dari porositas.
• Pemesinan Presisi: ID, OD, dan ketebalan dimesin dengan toleransi ketat. Permukaan muka dan lubang dapat diberi alur untuk ekspansi tabung (jika digunakan sebagai tubesheet).

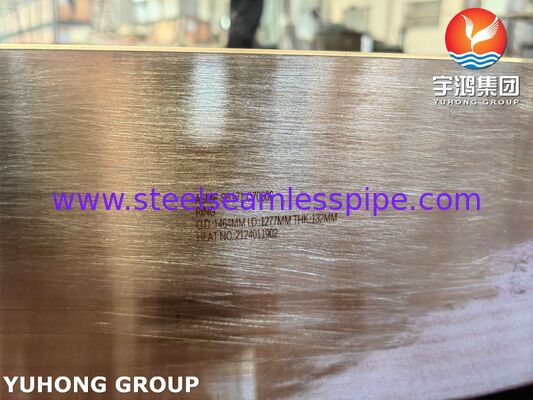

• Verifikasi Material: 100% PMI (identifikasi material positif) dan pengujian mekanik sesuai persyaratan ASME SB171. MTC (sertifikat uji pabrik) lengkap disediakan.
• Perlindungan Korosi: Paduan C70600 secara alami tahan terhadap korosi air laut; tidak diperlukan lapisan tambahan.

Mengingat OD-nya yang besar dan ketebalannya yang substansial, cincin ini ideal untuk:

• Cincin Tubesheet Integral: Sebagai tubesheet satu bagian untuk pendingin air laut besar, menghilangkan sambungan las dan mengurangi risiko korosi galvanik.
• Cincin Adaptor Shell-ke-Tubesheet: Saat menghubungkan shell baja karbon ke tubesheet tembaga-nikel, cincin ini dapat dilapisi atau dilas untuk mengelola ekspansi termal diferensial dan mencegah korosi bimetalik.
• Cincin Penguat untuk Tubesheet Tipis: Jika tubesheet tipis memerlukan kekakuan tambahan di sekitar area dudukan gasket, cincin berat ini berfungsi sebagai penyangga belakang.
• Aplikasi Tekanan Tinggi: Ketebalan 132mm memberikan kekuatan yang cukup untuk flensa baut pada penukar panas bertekanan tinggi (misalnya, pemanas air umpan).

Dalam penukar panas shell & tube berdiameter besar (ID shell > 1000mm), tubesheet dan cincin penghubung menghadapi tantangan unik:

• Tempa vs. Penggulungan Pelat: Untuk ketebalan di atas 100mm, cincin tempa menawarkan sifat mekanik yang unggul dan kemampuan inspeksi ultrasonik dibandingkan dengan pelat gulung yang dilas.
• Ketidakcocokan Ekspansi Termal: Ketika cincin tembaga-nikel (C70600) disambungkan ke shell baja karbon, perbedaan koefisien ekspansi termal harus diakomodasi dengan sambungan transisi lengkap atau desain fleksibel.
• Pengeboran Lubang Tabung untuk Cincin Tubesheet: Jika cincin berfungsi sebagai tubesheet, pola pengeboran dan profil alur harus dimesin secara presisi sesuai standar TEMA.
• Tunjangan Korosi: Bahkan dengan ketahanan korosi C70600 yang sangat baik, tunjangan korosi minimum 1,5-3mm direkomendasikan untuk layanan air laut berumur panjang (20+ tahun).

• Kami memproduksi cincin berat sesuai gambar Anda - ID, OD, ketebalan, chamfer, lubang baut, dan detail alur.
• Tersedia dengan NDE penuh: UT (pengujian ultrasonik) untuk cacat internal, PT (pengujian penetran) untuk retakan permukaan.
• Dapat dipasok sebagai bagian dari bundel tabung penukar panas lengkap atau rakitan tubesheet.
• Waktu tunggu singkat untuk cincin tempa dari mitra tempa kami yang disetujui.
