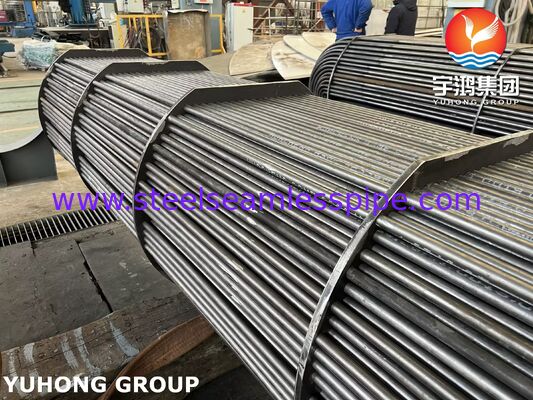

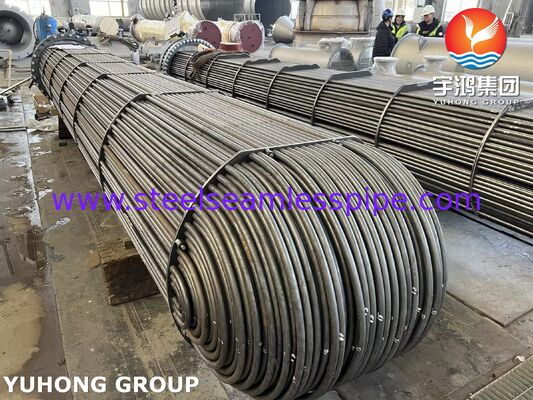

Stainless steel heat exchanger tube bundle A179 A213 tabung dengan tabung sheet baffle
Apa itu Tube Bundle?
Sebuah bundel tabung adalah inti, perakitan internal dari cangkang dan tabung penukar panas.
Sebuah bundel tabung khas terdiri dari komponen kunci berikut, semuanya dibundel bersama:
1Tabung: Ratusan tabung berdiameter kecil (sering terbuat dari tembaga, stainless steel, atau titanium) di mana satu cairan mengalir.
2. Lembar tabung: Lembar melingkar tebal di setiap ujung bundel. Tabung-tabung itu diikat dengan aman ke lubang-lubang di lembaran ini (dengan pengelasan, gulung, atau ekspansi) untuk mencegah dua cairan bercampur.
3Baffles: Serangkaian pelat yang ditempatkan di sepanjang bundel.
Mendukung Tabung: Mencegah mereka dari melonggarkan dan bergetar.
Aliran Cairan Langsung: Mereka memaksa cairan sisi cangkang (cairan yang mengalir di sekitar bagian luar tabung) untuk mengambil jalan berliku, aliran silang di seluruh tabung,yang meningkatkan turbulensi dan efisiensi transfer panas.
4. Spacers & Tie Rods: Tongkat panjang yang memegang baffles dan lembaran tabung dalam keselarasan yang tepat.
Penggunaan utama bundel tabung adalah untuk pertukaran panas yang efisien dan berskala besar antara dua cairan sambil menjaga mereka terpisah secara fisik.Ini penting dalam proses industri yang tak terhitung jumlahnya.
Cara Kerja:
Satu cairan (seringkali yang perlu didinginkan) mengalir melalui tabung. cairan lainnya (seringkali air pendingin atau uap) mengalir di sisi cangkang, di luar tabung.Transfer panas melalui dinding tabung dari cairan yang lebih panas ke cairan yang lebih dingin.
Aplikasi & Industri Utama
Rangkaian tabung ada di mana-mana di industri di mana pemanasan atau pendinginan cairan proses diperlukan:
1. Generasi Listrik:
Kondensator permukaan: Uap kondensasi keluar dari turbin kembali ke air (kondensat) menggunakan air pendingin.
Pemanas air pakan: Pemanas air pakan boiler dengan menggunakan uap yang diekstrak dari turbin.
2Pengolahan Minyak & Petrochemical:
Distilasi Minyak mentah: Pemanasan minyak mentah sebelum memasuki kolom destilasi.
Product Cooling: Pendinginan produk olahan seperti bensin, diesel, dll.
Reboilers & Condensers: Untuk kolom destilasi dan reaktor kimia.
3Pengolahan Kimia:
Kontrol suhu untuk reaksi kimia, pemulihan pelarut, dan pemanasan/pendinginan aliran proses.
4HVAC & pendingin:
Chiller: Chiller air besar untuk pendinginan jarak jauh atau proses industri.
Sistem pemanas air panas.
5Industri Kelautan:
Pendingin: Untuk air jaket mesin, minyak pelumas, dan sistem uap di kapal.
6Industri lain: Farmasi
UkuranJangkauan:
| Produksi |
Diameter luar |
Ketebalan dinding |
| Tabung penukar panas |
6.00mm sampai 101.6mm |
0.5mm sampai 8mm |
Penutupan Akhir
Solusi Annealed & Pickled/Bright Annealed.
Jenis Tabung:
U-bend & lurus.
Beberapa tes kualitas yang kami lakukan meliputi:
| Uji Korosi |
Hanya dilakukan jika diminta secara khusus oleh klien |
| Analisis Kimia |
Tes dilakukan sesuai dengan standar kualitas yang diperlukan |
| Uji Destruktif / Mekanis |
Tekanan. Kekerasan. Perataan. Flare. Flange. |
| Pengujian Arus Eddy |
Dilakukan untuk mendeteksi homogenitas di bawah permukaan dengan menggunakan Sistem Pengujian Tanda Cacat Digital |
| Pengujian Hidrostatik |
100% pengujian hydrostatic dilakukan sesuai dengan ASTM-A 450 norma untuk memeriksa kebocoran tabung, dan tekanan terbesar kita dapat mendukung 20Mpa / 7s. |
| Pemeriksaan Visual |
Setelah passivation setiap panjang tunggal tabung & pipa tunduk pada pemeriksaan visual menyeluruh oleh staf terlatih untuk mendeteksi cacat permukaan & ketidaksempurnaan lainnya |
Pengujian tambahan:Selain pengujian yang disebutkan di atas, kami juga melakukan pengujian tambahan pada produk yang diproduksi.
- Pengujian Arus Eddy
- Pengujian O.P.
- Pengujian Radiografi
|
- Pengujian Korosi
- Tes Mikro
- Tes Makro
|
- Pengujian IGC
- Pengujian ultrasonik
- Pengujian Penetrasi Cairan
|
