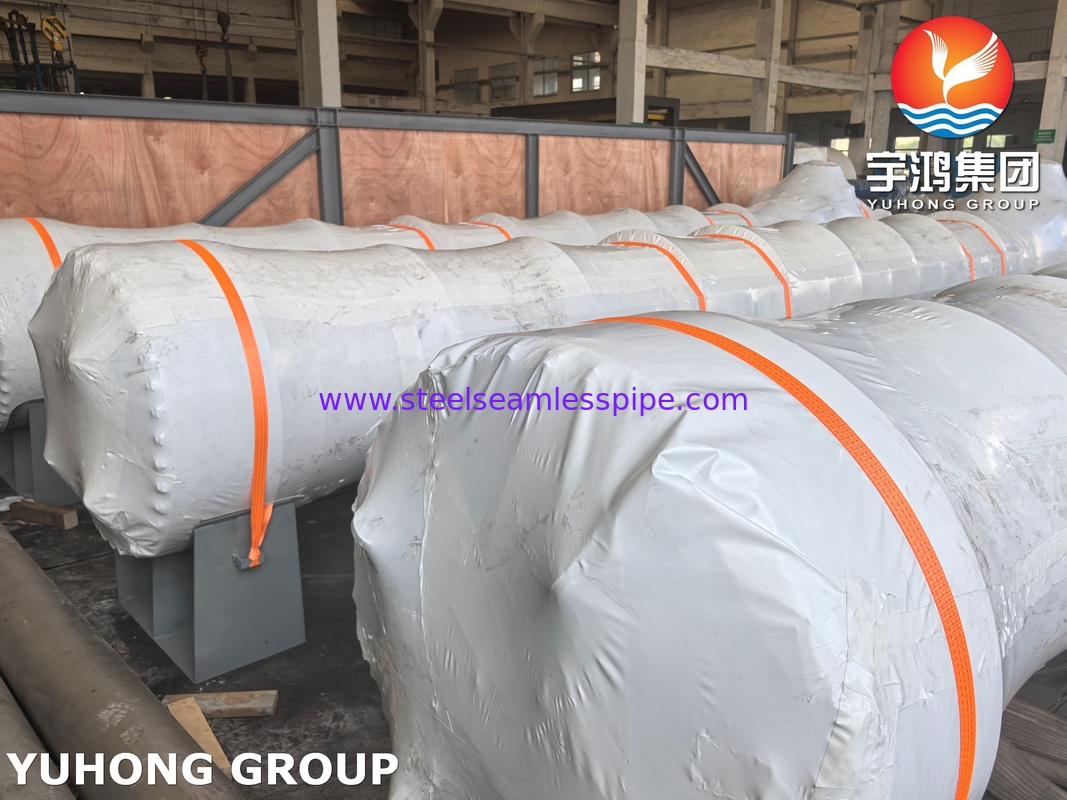

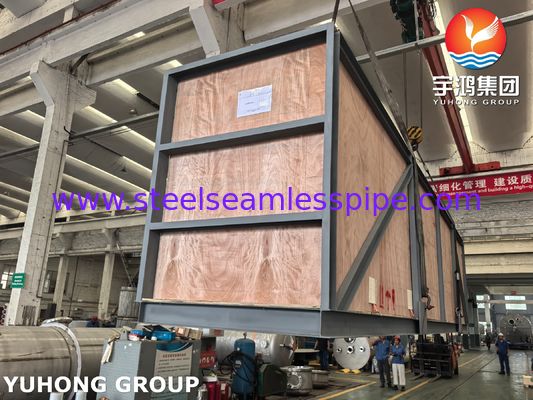

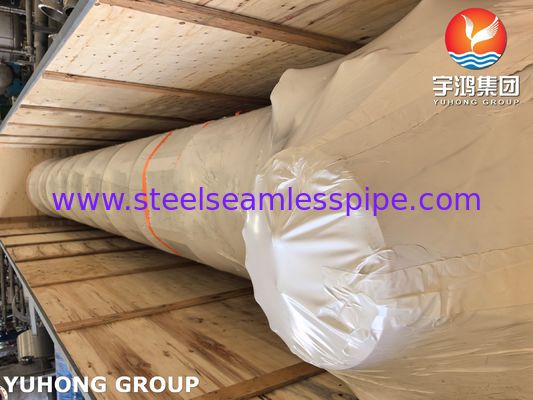

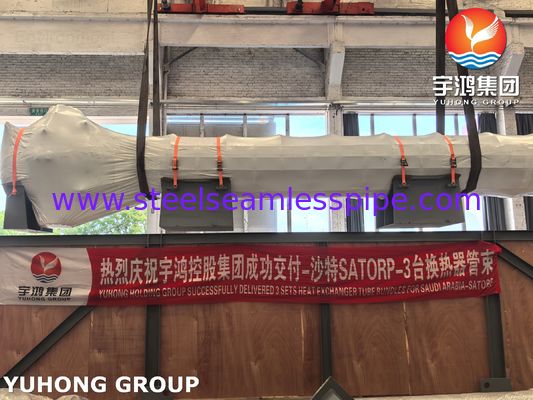

IKAT TABUNG PENUKAR PANAS UNTUK REFINERY U STAMP DENGAN BAFFLE TUBESHEET

1Tabung: Ini adalah permukaan transfer panas utama.

Tepat atau berbentuk U (U-tube): Tabung lurus diperbaiki di kedua ujungnya, sedangkan tabung U memungkinkan ekspansi termal.

Dibuat dari berbagai bahan: Seperti tembaga, kuningan, baja tahan karat, titanium, atau baja karbon, dipilih berdasarkan korosifitas, tekanan, dan suhu cairan.

Ukuran dan ketebalan yang berbeda: Ditentukan oleh area transfer panas yang diperlukan dan penahanan tekanan.

Pinus: Kadang-kadang mereka memiliki sirip eksternal untuk meningkatkan luas permukaan untuk transfer panas yang lebih baik.

2. Lembar tabung: Ini adalah plat logam tebal, bulat dengan lubang yang dibor dengan tepat. Tabung dimasukkan dan dijamin ke dalam lubang ini. Lembar tabung menciptakan struktur yang kaku dan, yang penting,bertindak sebagai batas tekanan, memisahkan cairan sisi cangkang dari cairan sisi tabung.

3Baffles: Ini adalah pelat yang ditempatkan di dalam cangkang, sepanjang panjang bundel tabung. Fungsi utama mereka adalah:

Mendukung Tabung: Hindari tabung yang membengkak dan bergetar berlebihan, yang dapat menyebabkan kegagalan.

Aliran langsung dari sisi cangkang: Mereka memaksa cairan dari sisi cangkang mengalir melintasi bundel tabung dalam pola zig-zag, alih-alih mengambil jalur lurus dan pendek.Aliran silang ini sangat meningkatkan efisiensi transfer panas dengan menciptakan lebih banyak turbulensi.

4. Tie Rods dan Spacers: Ini digunakan untuk menahan baffles di posisi yang benar sepanjang panjang bundel.

5Saluran/Tutup Ujung: Ini dilampirkan ke lembaran tabung dan mengarahkan cairan sisi tabung ke dalam dan keluar dari tabung.
