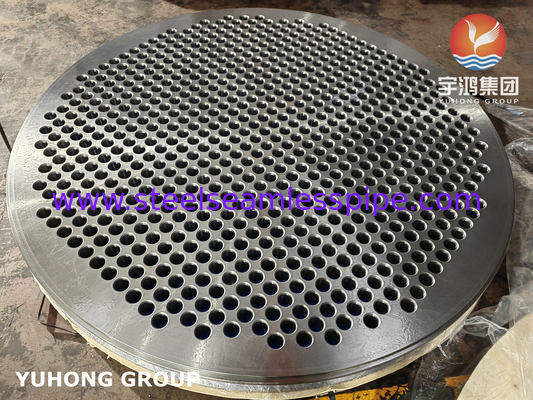

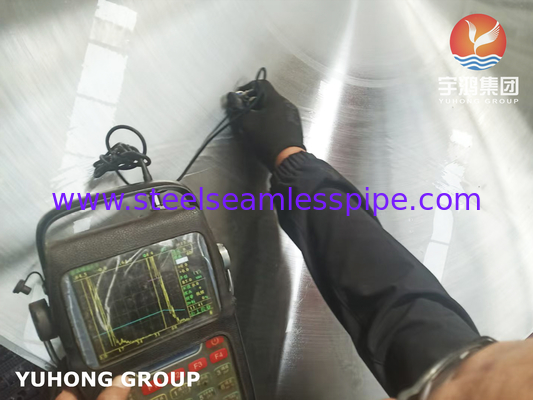

Komponen penukar panas dari baja karbon normal SA516 GR.70N

Gambaran umum

SA516 Lembar tabung kelas 70biasanya digunakan dalam konstruksi penukar panas, wadah tekanan, dan boiler, di mana fungsinya adalah untuk mendukung tabung, memastikan penyegelan yang tepat,dan mengelola kondisi tekanan tinggi dan suhu tinggiLembar tabung adalah komponen penting dalam penukar panas, karena berfungsi sebagai antarmuka antara tabung dan cangkang, memfasilitasi transfer panas sambil menjaga integritas struktural.

SA516 Lembar tabung kelas 70 adalah komponen penting dalam konstruksi wadah tekanan dan penukar panas.dan ketahanan terhadap suhu dan tekanan sedang membuat mereka ideal untuk berbagai aplikasi industri, terutama di sektor kimia, petrokimia, dan pembangkit listrik.perawatan permukaan atau paduan tambahan mungkin diperlukan untuk memastikan kinerja dan keandalan jangka panjang.

Fitur utama tabung SA516 Kelas 70:

1Sifat material:

• Bahan dasar: SA516 Kelas 70 adalah baja karbon dengan kandungan karbon yang relatif rendah dan kekuatan tarik yang baik.dan dimasukkan ke dalam lembaran tabung memastikan bahwa struktur dapat menahan tekanan tinggi dan fluktuasi suhu.
• Kekuatan tarik: 70-90 ksi (485-620 MPa) yang memberikan kekuatan yang cukup untuk menangani tegangan mekanik dalam sistem tekanan tinggi.
• Kekuatan output: ≥ 38 ksi (260 MPa), memastikan lembaran tabung dapat menangani beban besar tanpa deformasi permanen.
• Elongasi: Setidaknya 20% dalam 8 inci (200 mm), memastikan beberapa tingkat fleksibilitas dan ketahanan selama operasi.
• Kekerasan: Biasanya dalam kisaran 138179 HB (Brinell), menawarkan kekerasan yang cukup untuk menahan keausan dan dampak.

2Pembuatan dan Pengolahan:

• Konstruksi lembaran tabung: Lembaran tabung biasanya merupakan pelat baja tebal dan padat atau bagian yang dipalsukan yang dibor atau diproses untuk menampung tabung.Lubang yang dengan hati-hati dibor dengan presisi untuk memastikan keselarasan yang tepat dan untuk menghindari kebocoran di antarmuka tabung-to-tabung.
• Keseragaman: SA516 Kelas 70 dikenal karena keseragaman yang baik, yang sangat penting untuk pembuatan lembaran tabung.Bahan dapat dilas menggunakan metode konvensional seperti SMAW (Shielded Metal Arc Welding), SAW (Submerged Arc Welding), dan GTAW (Gas Tungsten Arc Welding).
• Pengolahan panas: Setelah pembuatan, lembaran tabung sering diobati panas (misalnya, normalisasi atau stres-relieved) untuk mengurangi tekanan internal dan meningkatkan ketahanan.Ini sangat penting dalam aplikasi tekanan tinggi di mana retakan atau cacat dapat menyebabkan kegagalan.

3Ketahanan korosi:

• Sementara SA516 Kelas 70 memiliki beberapa ketahanan inheren terhadap korosi umum, lembaran tabung yang terkena bahan kimia yang keras atau lingkungan korosif mungkin memerlukan lapisan tambahan, lapisan,atau paduan tahan korosi untuk layanan jangka panjang.
• Untuk aplikasi di lingkungan di mana korosi adalah perhatian, perawatan permukaan tambahan atau penggunaan paduan seperti Inconel atau Hastelloy untuk tabung mungkin diperlukan.

4Kinerja mekanik di bawah tekanan:

• Ketahanan Tekanan Tinggi: Lembar tabung harus menahan tekanan internal cairan yang beredar melalui tabung.memastikan bahwa lembaran tabung dapat menahan tekanan internal yang signifikan tanpa kegagalan.
• Ketahanan suhu: Cocok untuk aplikasi suhu sedang hingga tinggi, biasanya dalam kisaran 400 ° F hingga 850 ° F (200 ° C hingga 450 ° C), yang umum di penukar panas dan boiler.

5Pertimbangan Desain:

• Ketebalan: Lembar tabung yang terbuat dari SA516 Kelas 70 tersedia dalam berbagai ketebalan, tergantung pada persyaratan tekanan dan ukuran penukar panas atau wadah tekanan.Ketebalan dapat berkisar dari beberapa inci hingga lebih dari satu kaki.

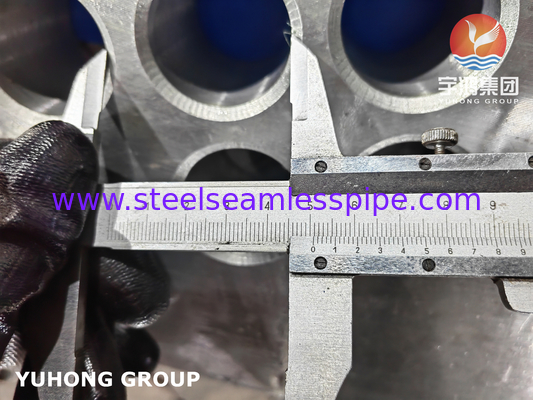

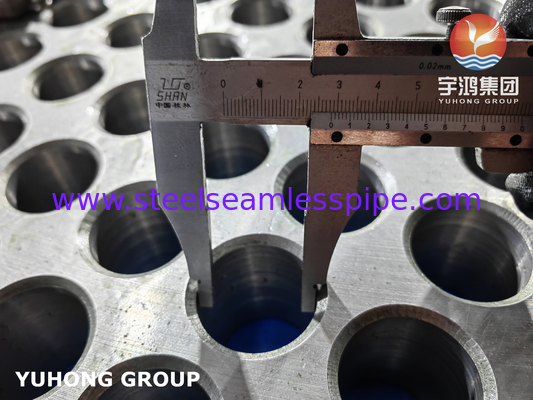

• Pola Lubang: Desain pola lubang (penataan tabung) dan ukuran lubang sangat penting untuk kinerja lembaran tabung.dengan diameter lubang yang tepat untuk memastikan pas yang tepat.
• Permukaan penyegelan: Permukaan penyegelan lembaran tabung biasanya diproses hingga halus untuk mencegah kebocoran dan memastikan bahwa tabung disegel dengan benar.Hal ini juga mungkin memerlukan gasket atau elemen penyegelan untuk mencegah kebocoran antara tabung dan lembaran tabung.

Sifat mekanik

Komposisi kimia

Aplikasi:

• Penukar panas:Digunakan dalam penukar panas shell-and-tube dan udara-dingin di mana lembaran tabung adalah bagian penting yang memegang tabung di tempatnya.
• Kapal bertekanan:Dalam wadah tekanan, lembaran tabung bertindak sebagai partisi yang memisahkan berbagai ruangan, sering digunakan dalam boiler uap, reaktor, dan penukar panas di petrokimia, pembangkit listrik,dan industri kimia.
• Boiler:Lembaran tabung sangat penting dalam boiler uap, di mana mereka menahan bundel tabung di tempat sambil menahan ekspansi termal dan tekanan dari generasi uap.
