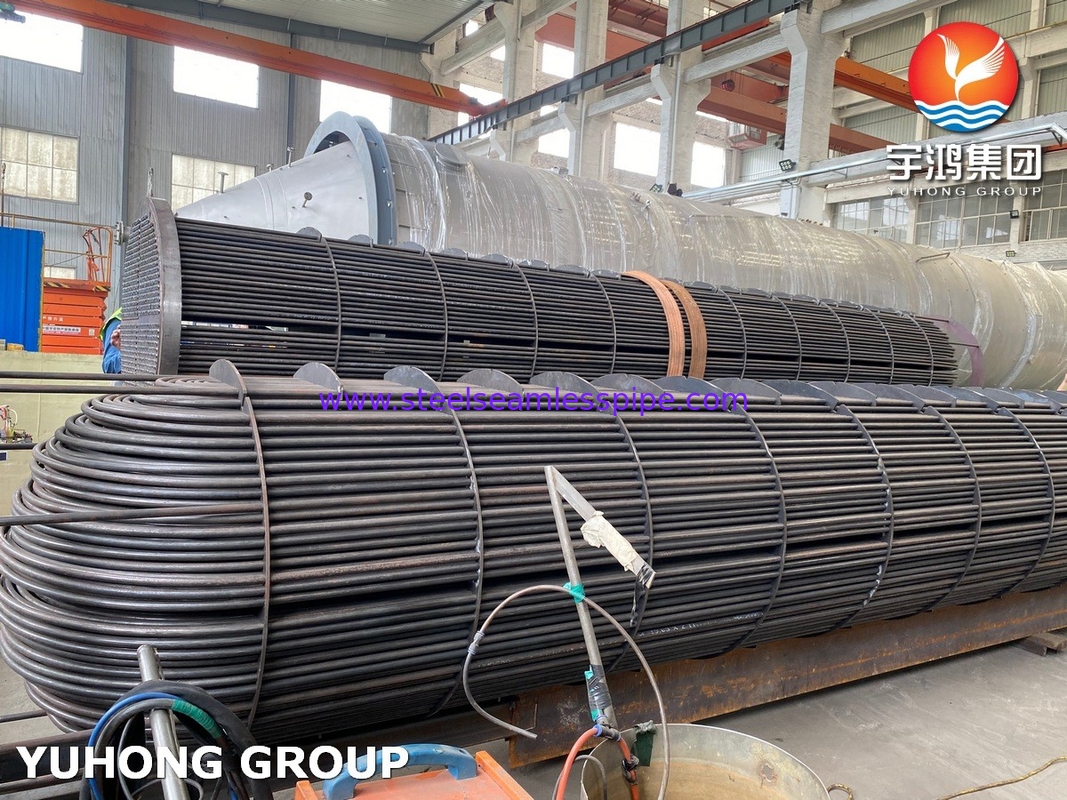

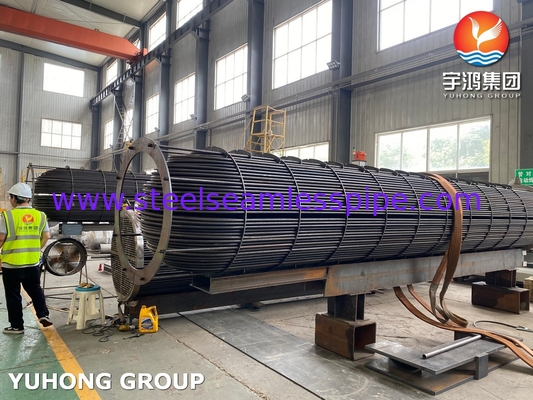

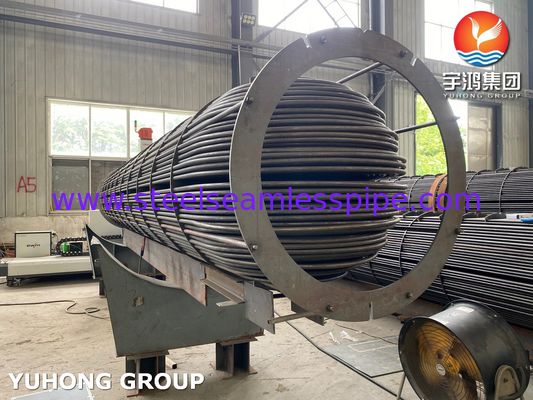

Rangkaian bundel tabung dengan tabung penukar panas U-Bend yang tidak rapi
Desain bundel tabung berbentuk U memungkinkan transfer panas yang efektif sambil mengakomodasi ekspansi termal, menjadikannya pilihan yang menguntungkan dalam banyak skenario.Konfigurasi tabung U memiliki bagian lurus tabung yang ditekuk menjadi bentuk U, yang memungkinkan dua aliran cairan untuk bertukar panas saat mengalir ke arah yang berlawanan.karena dua cairan mengalir ke arah yang berlawananUjung tabung biasanya terhubung ke header, yang memungkinkan cairan masuk dan keluar dari penukar panas.
Pertimbangan Desain Bundel Tabung Bentuk U
-
Bahan:
- Tabung dapat dibuat dari berbagai bahan, termasuk stainless steel, baja karbon, atau paduan lainnya, tergantung pada aplikasi dan cairan yang terlibat.dan biaya adalah faktor kunci dalam pemilihan bahan.
-
Jenis cairan:
- Penukar panas tabung U dapat menangani berbagai jenis cairan, termasuk cairan dan gas. Pertimbangan yang cermat harus diberikan pada sifat cairan, seperti viskositas, korosif,dan kecenderungan mencemari.
-
Penurunan tekanan:
- Tingkat aliran, kepadatan, dan viskositas cairan mempengaruhi penurunan tekanan keseluruhan di penukar panas.
-
Perhitungan Transfer Panas:
- Efektivitas penukar panas tabung U dapat dinilai dengan menggunakan koefisien transfer panas secara keseluruhan, yang tergantung pada faktor-faktor seperti luas permukaan, konfigurasi aliran, dan perbedaan suhu.
-
Menghancurkan:
- Pertimbangan harus diberikan terhadap potensi pencemaran permukaan transfer panas. Jadwal pembersihan dan bahan harus dipilih untuk meminimalkan pencemaran sambil memastikan efisiensi.
Bahan penggunaan umum untuk Tube Bundle Heat Exchanger
Ada dua jenis bundel tabung: tabung lurus dan tabung U. Tergantung pada kebutuhan dan aplikasi tertentu, seperti:
Tabung baja karbon:ASTM A179/ASME SA179/179M, ASTM A192, ASTM A333, ASTM A334
Tabung baja paduan:ASTM A213 T5, T9, T11, T22, T91
Tabung baja tahan karat:ASTM A213 TP304, TP304L, TP316L, TP321, dll
Tabung paduan nikel:ASTM B163 UNS N02200, N04400, N06600, N06601, NO8800, N08825, dll.
Tabung tembaga:ASTM B111 C70600, C68700, C71500, C44300, dll
Penukar panas adalah perangkat yang digunakan untuk mentransfer panas dari sumber ke sumber lain.Salah satu cairan mengalir melalui bundel tabung sementara yang lain mengalir melalui cangkangPanas kemudian ditransfer dari satu cairan ke yang lain melalui sisi tabung atau sisi cangkang penukar.Penukar panas dan bundel tabung dapat dibuat dari berbagai bahan yang tersedia. Commercial Coils menawarkan bundel tabung lurus dan bundel tabung U.
Bundel tabung lurus vs. Bundel tabung U
Kedua jenis bundel tabung memiliki keuntungan dan aplikasi tersendiri tergantung pada faktor-faktor seperti persyaratan pemeliharaan, pertimbangan biaya, dan kondisi operasi.Pilihan antara tabung lurus dan U tabung bundel sering tergantung pada kebutuhan khusus dan prioritas dari sistem penukar panas.
Bundel tabung lurus:
1Desain yang efisien, dengan cairan panas mengalir langsung melalui tabung.
2Membutuhkan lebih banyak usaha untuk membuka cangkang tangki untuk pembersihan atau pemeliharaan.
3Biaya instalasi yang lebih rendah dibandingkan dengan bundel tabung U.
U Tube Bundle:
1. titik masuk dan keluar di sisi yang sama, membuat pemeliharaan lebih mudah.
2Tabung berbentuk U memungkinkan ekspansi termal tanpa menekan bundel.
3Desain unit modular memungkinkan pemisahan lebih mudah untuk pemeliharaan.
4Sangat cocok untuk suhu tinggi diferensial.
Aplikasi
Bulu tabung digunakan dalam berbagai aplikasi di mana transfer panas diperlukan.
- Sistem HVAC
- Pengolahan kimia
- Pengolahan minyak dan gas
- Generasi listrik
- Pengolahan makanan dan minuman
- Pabrik farmasi
Dalam masing-masing aplikasi ini, bundel tabung digunakan untuk mentransfer panas dari satu cairan ke cairan lain.sementara di pabrik pengolahan kimia, mereka dapat digunakan untuk mentransfer panas antara dua aliran kimia.
