Tubular Heat Exchanger U - Tube Bundle Disesuaikan untuk Pemurnian Minyak

Gambaran umum

Penukar panas tabung adalah jenis penukar panas yang banyak digunakan di berbagai industri untuk transfer panas yang efisien antara dua cairan.satu cairan mengalir di dalam tabung sementara cairan lain mengalir di sekitar luar tabungDesain ini memungkinkan area permukaan yang besar untuk transfer panas, menjadikannya cara yang efektif untuk bertukar panas antara dua cairan.

Penukar panas tabung datang dalam konfigurasi yang berbeda, seperti penukar panas cangkang dan tabung, penukar panas tabung ganda, dan penukar panas multi-tabung.Mereka digunakan dalam aplikasi di mana suhu dan tekanan tinggi terlibat, seperti dalam pengolahan kimia, pembangkit listrik, dan sistem HVAC.

Jenis penukar panas tabung:

• Penukar panas tabung tetap

Jenis penukar panas ini memiliki pelat tabung terintegrasi dan cangkang.cincin kompensasi (atau sendi ekspansi) dapat ditambahkan pada posisi yang tepat pada cangkang untuk mengkompensasi masalah yang disebabkan oleh ekspansi termalJenis penukar panas ini memiliki struktur sederhana dan harga yang relatif rendah, tetapi pembersihan dan pemeliharaan relatif sulit, membuatnya cocok untuk cairan yang tidak rentan terhadap skala.

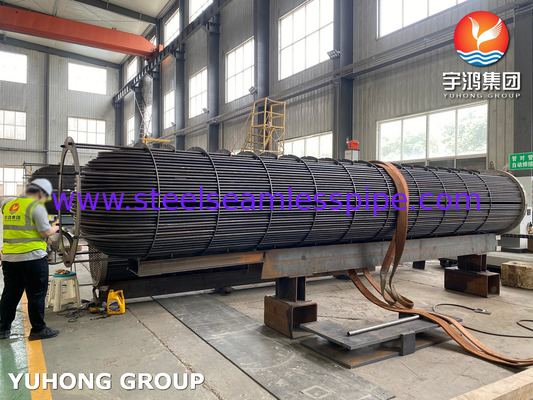

• Mesin penukar panas tabung berbentuk U

Setiap tabung berbentuk U, dan inlet dan outlet cairan terletak di kedua sisi.memungkinkan setiap pipa untuk memperluas dan kontrak secara bebas untuk memecahkan masalah ekspansi termalJenis penukar panas ini memiliki struktur yang sederhana, ringan, dan cocok untuk suhu tinggi dan tekanan tinggi.membersihkan sisi tabung relatif sulit dan membutuhkan penggunaan cairan yang tidak mudah diskalakan.

• Penukar panas kepala terapung

Jenis penukar panas tabung ini memiliki pelat tabung di kedua ujungnya, dan satu ujungnya tidak terhubung ke cangkang, yang disebut kepala terapung.bundel dan kepala terapung dapat bebas berkembang dan berkontraksi di sepanjang arah aksial untuk menangkal tekanan yang disebabkan oleh perbedaan suhuJenis penukar panas ini memiliki struktur yang kompleks, tetapi relatif mudah dibersihkan dan dirawat, dan dapat digunakan dalam berbagai bidang aplikasi.kepala terapung kecil mungkin mengalami kebocoran internal, yang mengakibatkan harga yang lebih tinggi.

Keuntungan dari penukar panas tabung:

• Biaya pemeliharaan yang rendah
• Tekanan kerja tinggi
• Suhu kerja tinggi
• Pengolahan partikel atau produk serat
• Mudah diperiksa dan dibongkar
• Keamanan tinggi dalam proses aseptik
• Mudah diperbesar

Penukar panas tabung (penukar panas tabung tetap) Komposisi internal

Seperti namanya, pelat tabung dan cangkang di kedua ujung penukar panas pelat tabung tetap dihubungkan dan diperbaiki dengan cara pengelasan.Karena pemasangan lempeng tabung di kedua ujung, sisi cangkang tidak dapat dibersihkan secara mekanis dan tidak dapat digunakan dalam situasi dengan perbedaan suhu yang besar untuk menghindari kerusakan tekanan.itu masih tidak dapat mencegah penerapan luas dari jenis penukar panas ini, akhirnya karena manufaktur sederhana, ekonomi yang baik, dan kinerja awal yang sangat baik.

Aplikasi:

• Sistem HVAC: Penukar panas merupakan komponen integral dari sistem pemanas, ventilasi, dan pendingin udara.Mereka mentransfer panas antara udara dan cairan (seperti air atau pendingin) untuk panas atau dingin ruang dalam ruangan.
• Proses Industri: Banyak proses industri membutuhkan kontrol suhu yang tepat. penukar panas digunakan untuk mengatur suhu dalam pengolahan kimia, pemurnian minyak, pembangkit listrik,pengolahan makanan, dan produksi farmasi.
• Pendingin dan pendinginan: Penukar panas memainkan peran penting dalam siklus pendingin, di mana mereka mentransfer panas dari bahan pendingin ke lingkungan luar, sehingga mendinginkan ruang interior.
• Energi Terbarukan:Penukar panas digunakan dalam sistem energi terbarukan seperti kolektor termal surya dan pembangkit listrik tenaga panas bumi untuk mentransfer panas dari sumber terbarukan ke media yang dapat digunakan seperti air atau udara.
• Otomotif: Pada kendaraan, penukar panas digunakan dalam sistem pendingin untuk mengatur suhu mesin dengan mentransfer panas dari pendingin ke udara melalui radiator.
• Pemulihan Panas Limbah: Penukar panas dapat menangkap dan menggunakan kembali panas limbah dari proses industri atau gas buang, meningkatkan efisiensi energi dan mengurangi biaya operasi.
• Peralatan Rumah Tangga: Mereka hadir dalam peralatan rumah tangga seperti kulkas, AC, dan pemanas air, di mana mereka memfasilitasi transfer panas untuk mempertahankan suhu yang diinginkan.
• Pompa Panas: Perangkat ini menggunakan penukar panas untuk mentransfer panas antara lingkungan dalam dan luar ruangan untuk tujuan pemanasan atau pendinginan di bangunan perumahan dan komersial.
