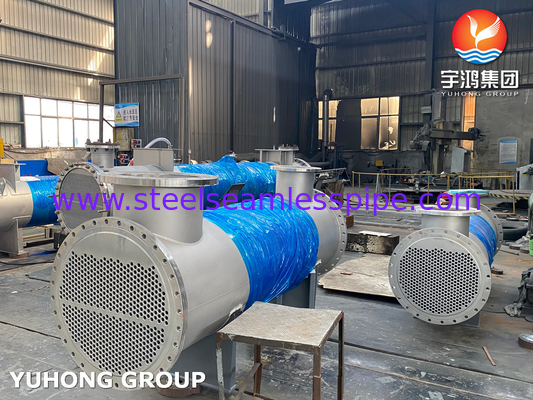

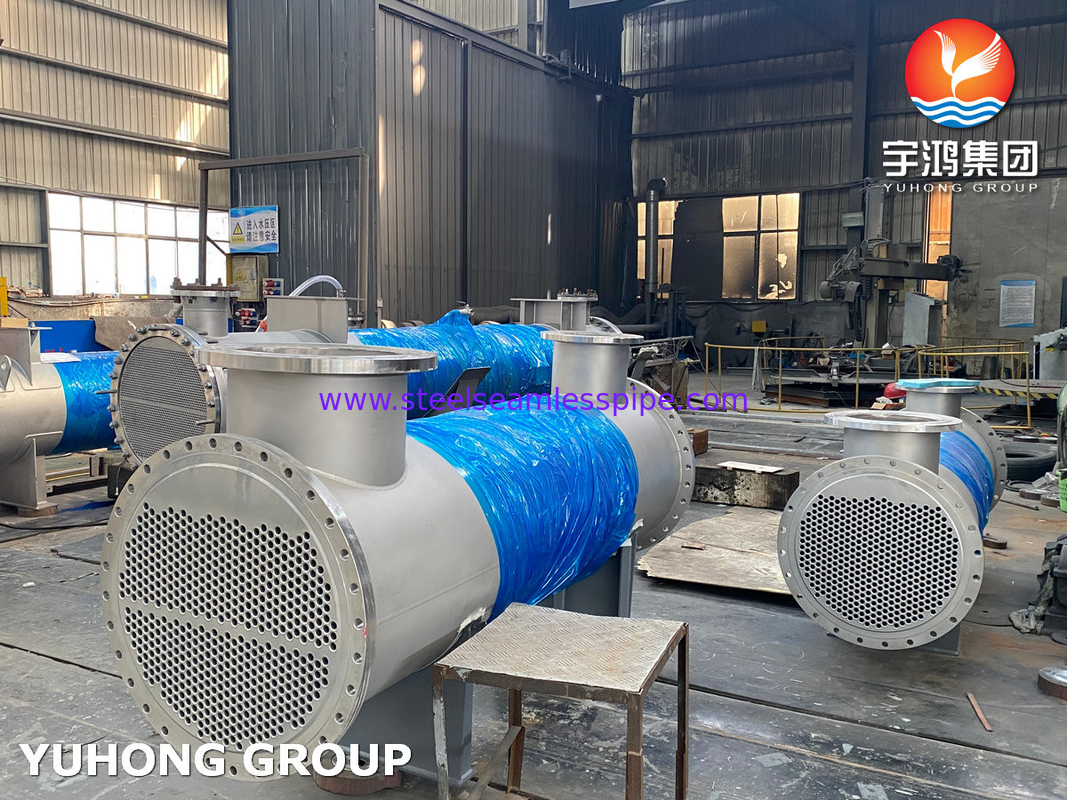

Kondensor penukar panas tabung bundel

Rangkaian tabung untuk peralatan penukar panas dapat dibangun untuk aplikasi cair-ke-cair atau uap-ke-cair.Paket dapat digunakan untuk aplikasi termasuk proses industri dan pemanasan atau pendinginan air komersial.

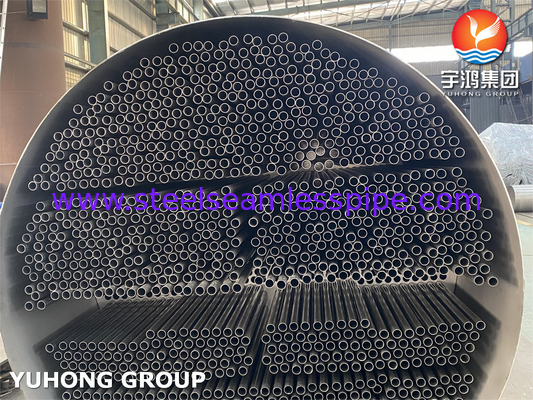

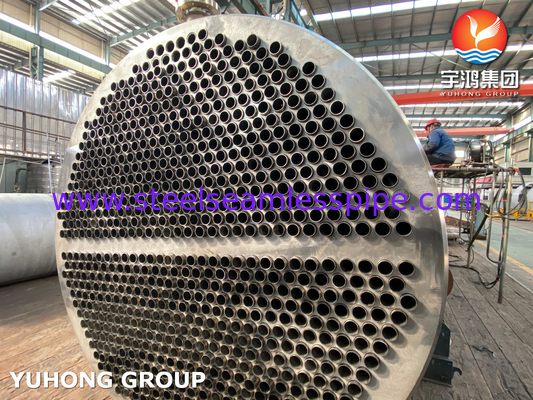

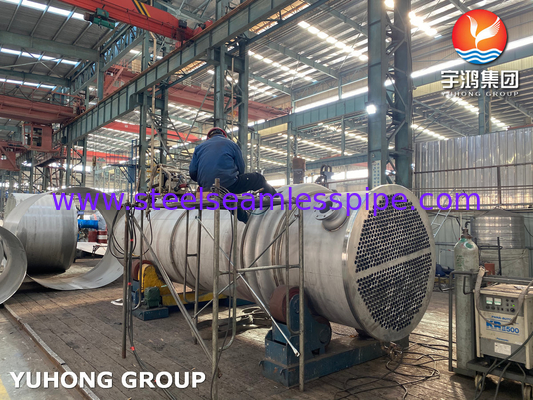

Tube bundle heat exchanger adalah perangkat pertukaran panas yang khas yang membuat dua cairan dengan suhu yang berbeda untuk bertukar panas.satu cairan dapat didinginkan dan cairan lain dapat dipanaskan untuk memenuhi suhu yang diperlukan. bundel tabung dikumpulkan banyak kelompok pipa padat dikemas sebagai inti radiasi, di luar dipasang dengan cangkang tangki tabung yang dibuat dari kapal tekanan pelat baja,ketika cairan panas atau gas beredar di bundel tabung, luas permukaan gabungan besar tabung akan membawa kinerja pertukaran panas yang efisien untuk mentransfer panas ke dalam tangki cangkang air dan pendinginan cairan di tabung.

Ada dua jenis bundel tabung: tabung lurus dan tabung U. Tergantung pada kebutuhan dan aplikasi tertentu, ada pilihan bahan tabung berikut:

Tabung baja karbon: ASTM A179/ASME SA179/179M, ASTM A192

Tabung baja paduan: ASTM A213 T5, T9, T11, T22, T91

Tabung tembaga: ASTM B111 C44300, C70600, C71500

Aplikasi:

Produksi Kimia


Industri Perminyakan


Energi Daya


Farmasi

Bundel tabung lurus VS Bundel tabung U

Bundel tabung lurus: Bundel tabung pertama dan sebelumnya umum digunakan dikonfigurasi dengan tabung lurus.cairan panas dipompa melalui bundel dalam garis lurus dari satu ujung cangkang tangki ke ujung cangkang tangki lainnya. jenis ini efisien tetapi membutuhkan lebih banyak usaha untuk membuka tangki harus untuk menghapus bundel untuk melakukan pembersihan atau pemeliharaan. bundel tabung lurus memiliki biaya instalasi yang lebih rendah daripada bundel tabung U.

U Tube Bundle: Rekomendasi dan bundel tabung baru yang umum digunakan adalah tata letak tabung U.Fitur-fitur yang mengesankan ini adalah titik masuk dan keluar di sisi yang sama dari cangkang pada tutup cangkang tabung dibagi menjadi dua ruang tertutupTabung yang diproduksi dalam bentuk U, yang meninggalkan ruang masuk dan perjalanan ke ujung yang berlawanan dari cangkang dan kembali ke arah yang berlawanan ke ruang keluar.Jenis tata letak ini lebih mudah dibongkar untuk pemeliharaan dengan bundel biasanya geser keluar sebagai unit modularU jenis bundel tabung juga cocok dengan perbedaan suhu tinggi, meringankan sebagian besar ekspansi termal dan mengurangi tegangan kontraksi dalam bundel.
