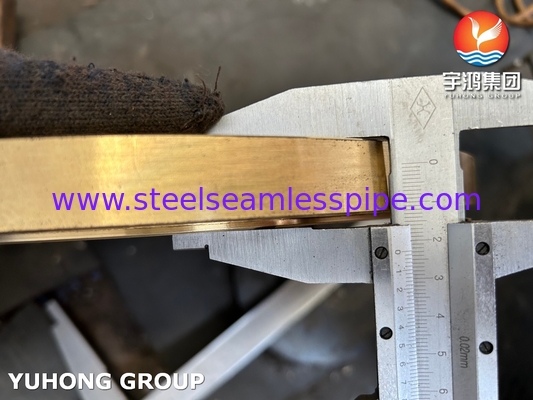

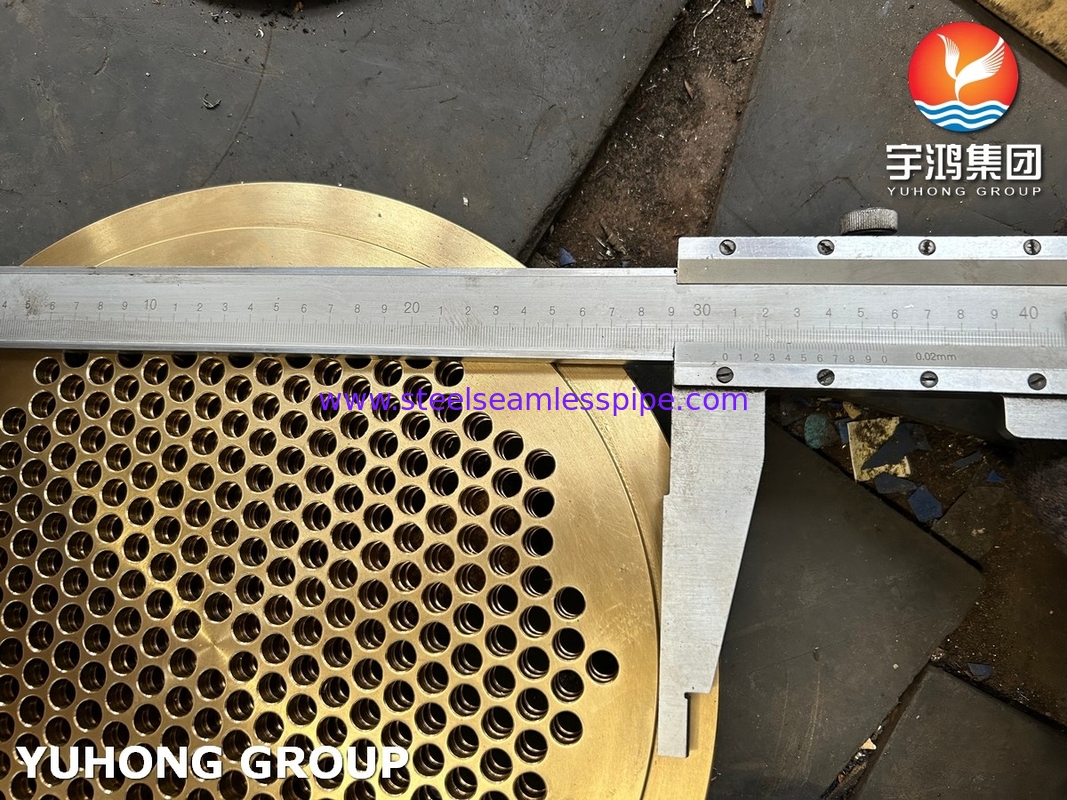

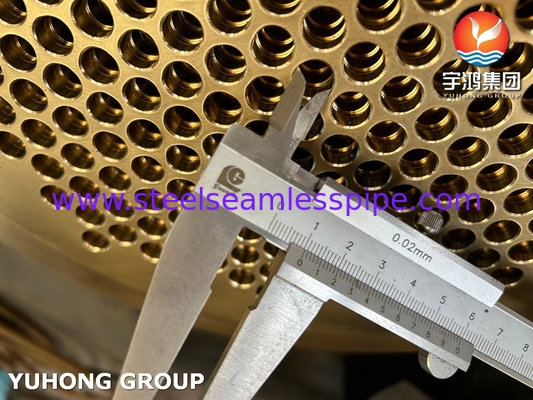

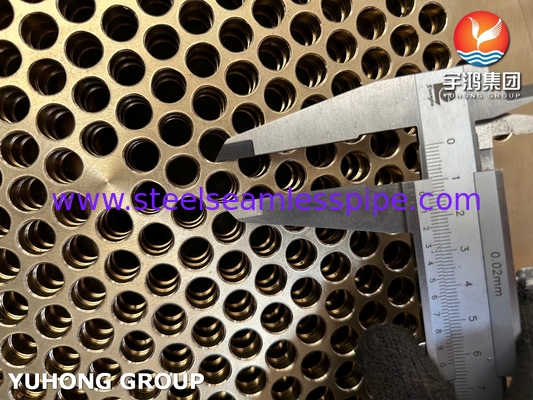

ASTM B171 C46400 Lembar tabung stasioner yang digunakan dalam penukar panas
ASTM B171 adalah spesifikasi standar untuk tabung tembaga dan paduan tembaga tanpa jahitan.termasuk penukar panas.
C46400 adalah kelas paduan khusus yang disebutkan dalam konteks ini. paduan ini juga dikenal sebagai "Copper Alloy 46400" atau "C46400 Copper Nickel Zinc".Ini adalah paduan yang menggabungkan tembaga dengan nikel (sekitar 28-30% berat), seng (sekitar 15-16% berat), dan sejumlah kecil elemen lain seperti besi, mangan, dan aluminium.
Ketika digunakan dalam penukar panas, sifat C46400 membuatnya sangat cocok untuk aplikasi di mana suhu dan tekanan tinggi terlibat,juga di mana ketahanan korosi sangat pentingKekuatannya yang tinggi, konduktivitas termal yang sangat baik, dan ketahanan terhadap korosi di banyak lingkungan membuatnya ideal untuk digunakan dalam lembaran tabung stasioner dalam penukar panas.Lembaran tabung ini biasanya menyediakan permukaan pemasangan untuk tabung di penukar panas dan dapat terkena suhu tinggi dan cairan korosif.
Dalam aplikasi penukar panas, C46400 sering digunakan untuk kemampuannya untuk mempertahankan integritas di bawah kondisi yang keras.Kombinasi kekuatan mekanik dan ketahanan korosi memungkinkan untuk menangani ketegangan operasi terus-menerus di industri seperti pengolahan kimia, penyulingan minyak, dan pembangkit listrik, di mana kinerja yang dapat diandalkan dan daya tahan sangat penting.
Namun, penting untuk dicatat bahwa sementara C46400 kuat, perawatan yang tepat, inspeksi,dan jadwal penggantian harus diterapkan untuk memastikan kinerja optimal dan keselamatan selama hidup sistem penukar panas.
Spesifikasi setara
| CDA |
ASTM |
SAE |
AMS |
Federal |
Militer |
lainnya |
| C46400 |
B21
B21M |
J461
J463 |
|
QQ-B-639 |
|
|
Komposisi kimia
| Cu% |
Pb% |
Sn% |
Zn% |
Fe% |
59.00-
62.00 |
0.20 |
0.50-
1.00 |
Rem. |
0.10 |
Lembaran tabung adalah komponen kunci dari berbagai penukar panas dan wadah cangkang dan tabung. Tujuan utamanya adalah untuk memberikan dukungan dan penyegelan ke bundel tabung.ada berbagai jenis lembaran tabungBerikut adalah beberapa jenis segmen umum dan deskripsi rinci mereka:
1Lembar tabung tetap: Deskripsi: Lembar tabung tetap dipasangkan ke dalam cangkang penukar panas dan dilas atau dilas ke lubang lembaran tabung tetap.Mereka tidak akan bergerak relatif terhadap lembaran tabung dan ekspansi antara tabung dan cangkang sangat kecil.
2. Lembar tabung terapung
3. Bundel tabung berbentuk U
4. Plat tabung kepala terapung
5.Tabung tabung tetap (dengan deskripsi sendi ekspansi)
Karakteristik penukar panas lempeng tabung tetap adalah:
1Penembusan bypass kecil;
2. Forging digunakan kurang dan biaya rendah;
3. Tidak ada kebocoran internal;
4Area transfer panas 20% sampai 30% lebih besar dari penukar panas kepala terapung.
Kelemahan penukar panas lempeng tabung tetap adalah:
1Perbedaan suhu antara cangkang dan dinding pipa besar. Ketika t ≥ 50 °C, sendi ekspansi harus dipasang pada cangkang;
2. kekuatan perbedaan suhu mudah dihasilkan, dan tekanan perbedaan suhu mudah dihasilkan antara pelat tabung dan kepala tabung, menyebabkan kerusakan;
3Sisi cangkang tidak dapat dibersihkan secara mekanis;
4. Setelah pipa dikorosi, mereka akan dibuang bersama dengan casing, dan kehidupan peralatan akan singkat.
