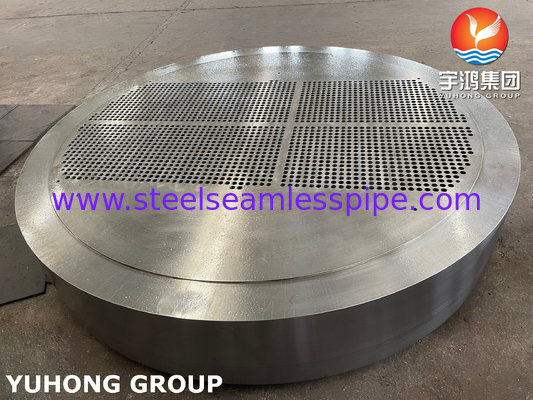

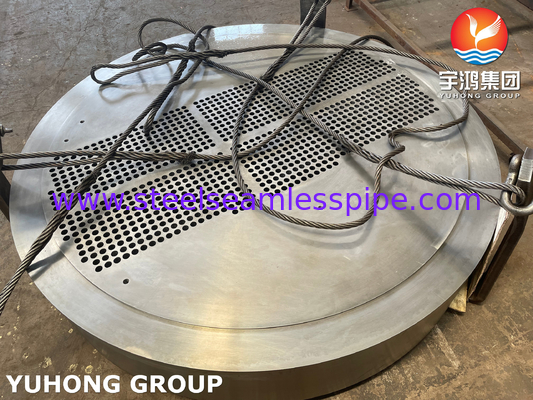

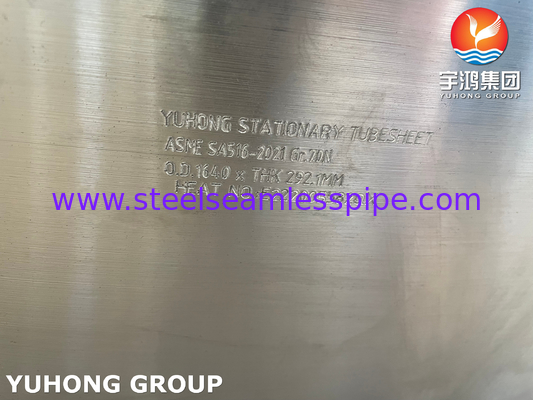

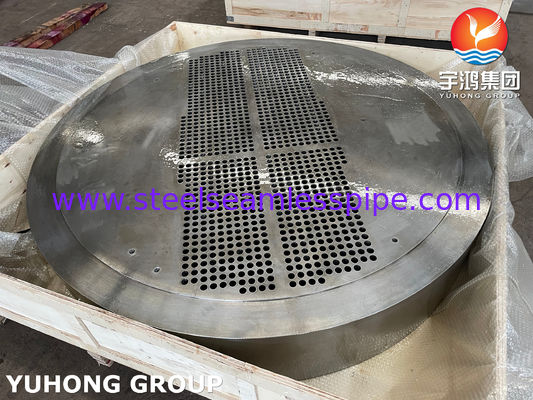

ASME SA516 GR.70N Lembar tabung stasioner untuk aplikasi aksesori penukar panas
Lembar tabung stasioner adalah komponen penting dari penukar panas yang memisahkan dua aliran cairan satu sama lain.Ini adalah bagian dari konstruksi logam yang memiliki lubang yang dibor untuk memungkinkan tabung pertukaran panas untuk melewatiLembar tabung biasanya diam atau tetap, yang berarti tidak dapat bergerak atau berputar relatif terhadap cangkang penukar panas.
Karakteristik utamadari lembaran tabung stasioner adalah bahwa biasanya dilas atau diikat di tempat untuk menyediakan koneksi yang aman dan tahan kebocoran antara tabung dan cangkang.Desain ini membantu mencegah campuran atau kontaminasi aliran cairan yang tidak diinginkanLembar tabung stasioner umumnya digunakan dalam aplikasi di mana sifat termal, kimia, dan mekanik cairan diketahui dan stabil,dan tidak mungkin terjadi variasi suhu atau tekanan yang signifikan.
Di mana tabung stasioner yang terletak di penukar panas kepala terapung?
Lembar tabung di ujung kepala belakang cangkang memiliki diameter yang sedikit lebih kecil dari cangkang, yang memungkinkan bundel ditarik melalui cangkang.Penggunaan kepala terapung berarti bahwa perluasan termal dapat diizinkan dan bundel tabung dapat dilepas untuk pembersihan.
Komposisi Kimia A516 GR.70
| C |
Ya. |
Mn |
P |
S |
Al |
Cr |
Cu |
Tidak |
Mo |
Nb |
Ti |
V |
| 0.18 |
0.4 |
0.95/1.50 |
0.015 |
0.008 |
0.02 (Min) |
0.3 |
0.3 |
0.3 |
0.08 |
0.01 |
0.03 |
0.02 |
Bahan yang setara
| Standar Inggris |
Standar Eropa |
ASTM/ASME |
| BS1501-224-490A/B |
EN10028 P355GH |
A/SA516 - Kelas 70 |
Persyaratan Mekanis
| Sifat mekanik |
Nilai |
| Kekuatan tarik, MPa (ksi) |
485-620 (70-90) |
| Kekuatan output, min MPa (ksi) |
260 (38) |
| Elongasi min, % 200 mm (8 in) |
17 |
| Elongasi min, % 50 mm (2 in) |
21 |
Lembar tabung stasioner banyak digunakan di berbagai industri untuk aplikasi transfer panas.
1Industri petrokimia: Lembar tabung stasioner umumnya digunakan dalam penukar panas yang digunakan untuk pengolahan minyak mentah, petrokimia, dan produk berbasis minyak bumi lainnya.
2Industri pembangkit listrik: Lembar tabung stasioner digunakan dalam penukar panas pembangkit listrik, seperti generator uap, kondensor, dan menara pendingin.
3Industri makanan dan minuman: Lembar tabung stasioner digunakan dalam penukar panas untuk pasteurisasi dan aplikasi pengolahan lainnya.
4Industri farmasi: Lembar tabung stasioner digunakan dalam penukar panas yang digunakan untuk pengolahan obat-obatan dan produk medis lainnya.
5Industri HVAC: Lembar tabung stasioner digunakan dalam sistem pendingin udara dan pendingin untuk aplikasi transfer panas.
6Industri kimia: Lembar tabung stasioner digunakan dalam penukar panas, reaktor, dan kolom penyulingan untuk aplikasi pengolahan kimia.
Secara keseluruhan, lembaran tabung stasioner adalah komponen penting dalam berbagai aplikasi industri yang membutuhkan transfer panas yang efisien antara dua aliran cairan.
