Yuhong Holding Group Co., LTD
Tempat asal: | Cina |
Nama merek: | YUHONG |
Sertifikasi: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Nomor model: | TP316L |
Kuantitas min Order: | 1pcs |
---|---|
Harga: | Negotiable |
Kemasan rincian: | Kasing / Pallet Kayu Lapis |
Waktu pengiriman: | 7 hari |
Syarat-syarat pembayaran: | L/C, T/T |
Menyediakan kemampuan: | 1000 ton/bulan |
Nama produk: | Bundel Tabung | Bahan: | Baja Karbon, Baja Tahan Karat, Baja Paduan, Paduan Tembaga |
---|---|---|---|
Ukuran: | Sebagai Syarat Gambar Pembeli | Aplikasi: | Tubular Heat Exchanger, Produksi Bahan Kimia, Industri Perminyakan, Tenaga Energi, Farmasi |
Cahaya Tinggi: | Panas penukar tabung stainless steel bundle,TP316L Bundel tabung stainless steel,Bagian penukar panas ASME SA213 |
ASME SA213 TP316L Bagian-bagian penukar panas tabung stainless steel
Proses pembuatan bundel tabung penukar panas:
1. persiapan bahan: Pilih bahan yang tepat untuk produksi. bahan bundel tabung yang umum digunakan adalah stainless steel, paduan tembaga, dll,sesuai dengan kondisi kerja dan sifat fluida untuk memilih bahan yang tepat.
2. Pengolahan bundel tabung: Menurut persyaratan desain, pipa akan dipotong ke dalam ukuran yang diperlukan dari segmen pipa.
Bagian pipa dihubungkan menjadi bundel dengan perpanjangan, dll.
Pengelasan tabung kaki timur: semua bagian dari bundel tabung dilas.Proses pengelasan harus dilakukan sesuai dengan spesifikasi proses pengelasan yang sesuai untuk memastikan kedalaman dan lebar las..
4. Pengolahan pembersihan: Bundel tabung las dibersihkan untuk menghilangkan slag las dan kotoran lainnya yang dihasilkan selama proses las.juga perlu untuk mencegah korosi dan debu di dalam bundel tabung.
5. pengujian dan inspeksi: pengujian tidak merusak dari bundel untuk memastikan bahwa kualitas bundel memenuhi persyaratan.
Metode deteksi yang umum digunakan termasuk sinar-X, ultrasonik dan sebagainya.
6. Pengolahan permukaan: pengolahan anti korosi permukaan luar bundel tabung. Metode pengolahan umum adalah penyemprotan cat anti korosi, galvanis dan sebagainya.
7Pengemasan dan transportasi: pengemasan dan transportasi bundel tabung yang selesai untuk mencegahnya diangkut
Rusak.
Proses pemasangan bundel tabung penukar panas:
1. Persiapan sebelum pemasangan: Periksa bundel tabung penukar panas dan peralatan terkait untuk memastikan bahwa tidak ada kerusakan atau longgar. Siapkan alat dan bahan pemasangan yang diperlukan.
2. Pemasangan posisi: Menurut persyaratan desain dan situasi konstruksi yang sebenarnya, menentukan pemasangan tabung penukar panas
Lokasi dan arah, memastikan akurasi pemasangan dengan mengukur dan menandai.
3. Sampel pemasangan: Pasang bingkai pendukung dan perangkat pendukung pada posisi pemasangan bundel tabung penukar panas untuk memastikan stabilitas dan keseimbangan bundel tabung.
4. Hubungkan pipa: sesuai dengan persyaratan desain, hubungkan pipa impor dan ekspor dan katup yang sesuai. Pilih metode koneksi yang sesuai, seperti pengelasan, threading, dll.
5. Instalasi bundel tabung: Tempatkan bundel tabung yang dibuat ke bingkai pendukung dan perhatikan untuk menjaga tingkat bundel tabung
dan tegak lurus, mengamankan bundel tabung ke rangka pendukung menggunakan alat yang tepat.
6. Sambungan pipa: Menurut persyaratan desain, pipa dihubungkan untuk memastikan bahwa koneksi ketat dan disegel. Sambungan pipa dijamin dengan mengencangkan baut.
7. tes pemeriksaan: Setelah pemasangan, memeriksa dan menguji bundel tabung penukar panas.Uji kapasitas bantalan dan ketahanan korosi bundel tabung.
8Langkah-langkah perlindungan: Setelah pemasangan selesai, bundel tabung penukar panas dilindungi.untuk melindungi bundel tabung dari pengaruh lingkungan eksternal.
Beberapa tes kualitas yang kami lakukan meliputi:
Uji Korosi | Hanya dilakukan jika diminta secara khusus oleh klien |
Analisis Kimia | Tes dilakukan sesuai dengan standar kualitas yang diperlukan |
Uji Destruktif / Mekanis | Tekanan. Kekerasan. Perataan. Flare. Flange. |
Uji retrograde dan Re. flat | Dilakukan dalam kepatuhan penuh dengan standar yang relevan & ASTM A-450 dan A-530 norma yang memastikan ekspansi bebas masalah, pengelasan & penggunaan pada pelanggan akhir |
Pengujian Arus Eddy | Dilakukan untuk mendeteksi homogenitas di bawah permukaan dengan menggunakan Sistem Uji Tanda Cacat Digital |
Pengujian Hidrostatik | 100% pengujian hydrostatic dilakukan sesuai dengan ASTM-A 450 norma untuk memeriksa kebocoran tabung, dan tekanan terbesar kita dapat mendukung 20Mpa / 7s. |
Uji tekanan udara | Untuk memeriksa bukti kebocoran udara |
Pemeriksaan Visual | Setelah passivation setiap panjang tunggal tabung & pipa tunduk pada pemeriksaan visual menyeluruh oleh staf terlatih untuk mendeteksi cacat permukaan & ketidaksempurnaan lainnya |

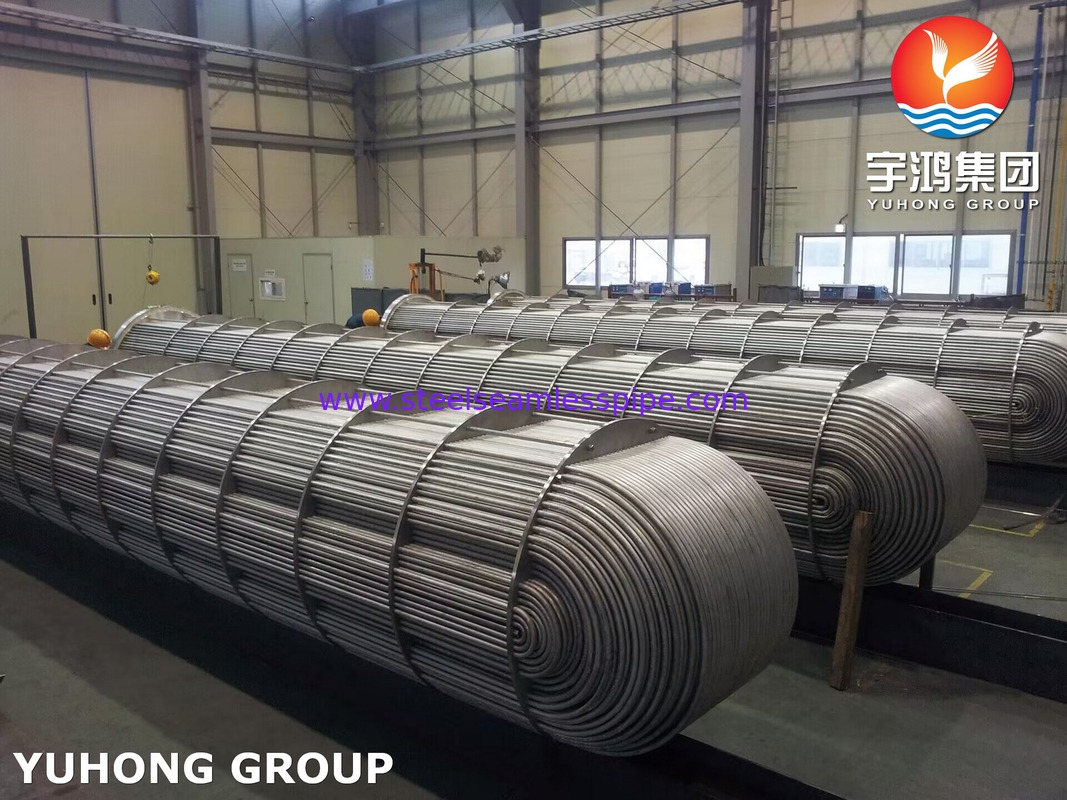

Penukar panas tabung U
Sebuah jenis cangkang dan tabung penukar panas, yang termasuk peralatan petrokimia, terdiri dari komponen utama seperti kotak tabung, cangkang dan bundel tabung,dan dinamai karena tabung pertukaran panasnya berbentuk UU-bentuk tabung penukar panas hanya memiliki satu pelat tabung, dan kedua ujung tabung diikat pada pelat tabung yang sama.
Karakteristik dari penukar panas jenis ini adalah bahwa bundel tabung dapat bebas teleskop,dan tekanan termal tidak akan disebabkan oleh perbedaan suhu antara tabung dan shell, dan kinerja kompensasi termal yang baik; Panjang pipa adalah dua kali lipat, laju aliran panjang, laju aliran tinggi, kinerja transfer panas yang baik; Kapasitas bantalan yang kuat;Bundel tabung dapat ditarik dari cangkang, mudah diperbaiki dan dibersihkan, dan strukturnya sederhana dan biayanya murah. Namun pembersihan tabung tidak nyaman, tabung di bagian tengah bundel tabung sulit diganti,dan karena jari-jari lentur tabung terdalam tidak bisa terlalu kecil, tabung distribusi di pusat pelat tabung tidak kompak, sehingga jumlah tabung tidak bisa terlalu banyak, dan ada celah di bagian tengah bundel tabung,sehingga aliran shell mudah untuk sirkuit pendek dan mempengaruhi transfer panas shellSelain itu, untuk mengkompensasi penipisan dinding pipa setelah lentur, bagian pipa lurus perlu menggunakan pipa dengan dinding yang lebih tebal.hanya cocok untuk dinding cangkang perbedaan suhu besar, atau medium cangkang mudah untuk skala dan medium pipa bersih dan tidak mudah untuk skala, suhu tinggi, tekanan tinggi, situasi korosif.
