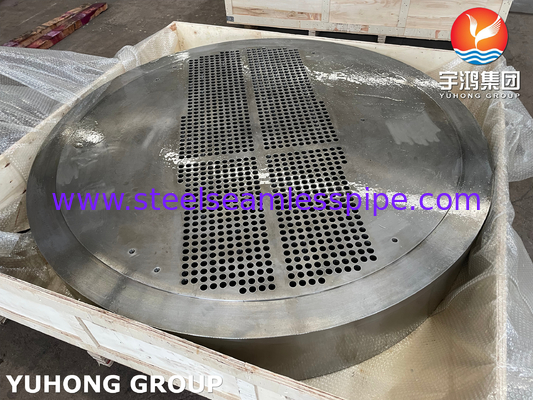

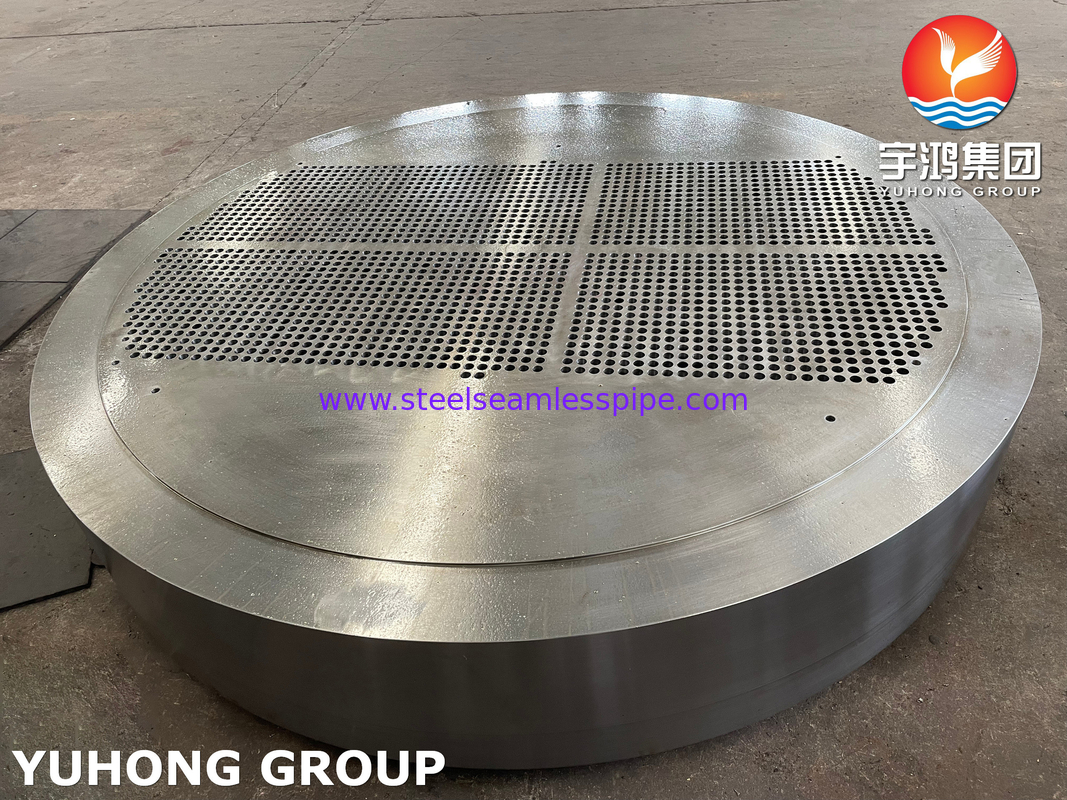

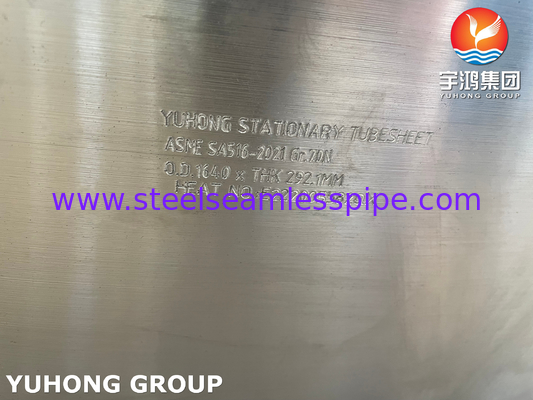

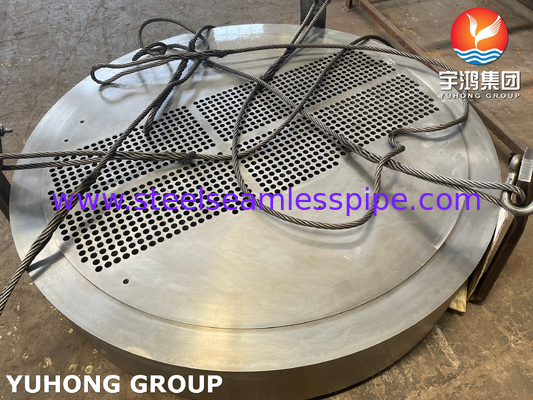

ASME SA516 Gr.70N Lembar tabung stasioner untuk boiler dengan kelas besar
Lembaran tabung banyak digunakan dalam berbagai aplikasi industri, termasuk penukar panas cangkang dan tabung, boiler, wadah tekanan, turbin uap,dan sistem pendingin udara pusat besar.
Lembar tabung presisi tinggi yang disesuaikan, di sisi lain, terutama digunakan dalam wadah kimia untuk operasi seperti penukar panas cangkang dan tabung, boiler, wadah tekanan, kondensator,Sistem pendingin udara pusat, penguap, dan desalinasi air. lembaran tabung ini melayani fungsi penting menyediakan dukungan untuk unit cangkang tetap dan tabung.
Karena komposisi logamnya, lembaran tabung memiliki kekakuan dan kinerja konduksi panas yang luar biasa.
Sebuah lembaran tabung stasioner SA516 Gr.70N adalah komponen yang digunakan dalam penukar panas dan wadah tekanan.yang merupakan bahan kekuatan tinggi yang umum digunakan dalam konstruksi kapal bertekanan karena ketahanan dan kesuburan yang sangat baik.
Lembar tabung dirancang untuk menahan tabung penukar panas di tempatnya dan memberikan segel antara tabung dan cangkang penukar panas.Lembaran tabung stasioner biasanya dilas atau dibalut ke cangkang penukar panas dan berfungsi sebagai titik tetap untuk tabung yang akan dilampirkan ke.
SA516 Kelas 70 permintaan biasa dinormalisasi jika ketebalan lebih dari 40 mm, jika tidak, Gangsteel pengiriman biasa di stasiun digulung panas atau kontrol digulung.70+N atau A516gr70N berarti bahwa kelas baja harus dinormalisasi dalam ketebalan apa pun.
SA 516 GR.70 vs. 70N
SA 516 GR.70 dan 70N adalah kelas kapal bertekanan yang dapat dibedakan berdasarkan karakteristik tertentu.
GR.70N adalah logam dalam kondisi normal. GR.70 tidak mengalami proses normalisasi.
Kelas 70N normal memiliki ketangguhan dan ketangguhan yang lebih unggul daripada bahan A516 70.
Di mana tabung stasioner terletak di exchanger panas kepala terapung?
Lembar tabung di ujung kepala belakang cangkang memiliki diameter yang sedikit lebih kecil dari cangkang, yang memungkinkan bundel ditarik melalui cangkang.Penggunaan kepala terapung berarti bahwa perluasan termal dapat diizinkan dan bundel tabung dapat dilepas untuk pembersihan.
Komposisi Kimia A516 GR.70
|
C
|
Ya.
|
Mn
|
P
|
S
|
Al
|
Cr
|
Cu
|
Tidak
|
Mo
|
Nb
|
Ti
|
V
|
|
0.18
|
0.4
|
0.95/1.50
|
0.015
|
0.008
|
0.02 (Min)
|
0.3
|
0.3
|
0.3
|
0.08
|
0.01
|
0.03
|
0.02
|
Bahan yang setara
| Standar Inggris |
Standar Eropa |
ASTM/ASME |
| BS1501-224-490A/B |
EN10028 P355GH |
A/SA516 - Kelas 70 |
Persyaratan Mekanis
| Sifat mekanik |
Nilai |
| Kekuatan tarik, MPa (ksi) |
485-620 (70-90) |
| Kekuatan output, min MPa (ksi) |
260 (38) |
| Elongasi min, % 200 mm (8 in) |
17 |
| Elongasi min, % 50 mm (2 in) |
21 |
Aplikasi:
- Boiler
- Pemanas
- Kolom
-Tutupnya sudah disiapkan.
- Filter
- Penukar panas
- Pipa.
- Kapal tekanan
-Pembuatan tambang minyak
- Flanges
- Katup
- Tangki penyimpanan
