Tabung Bersirip Rendah untuk Kondensor – ASME SB111 C68700 Aluminium Brass

Ikhtisar Produk

Tabung Bersirip Rendah untuk Kondensor, diproduksi dariKuningan aluminium ASME SB111 C68700 / UNS C68700, dirancang untuk meningkatkan area perpindahan panas eksternal tabung kondensor sambil mempertahankan geometri tabung yang kompak.

C68700, umumnya diidentifikasi sebagaiAluminium Kuningan B / Kuningan Aluminium Arsenik, adalah paduan tembaga-seng yang mengandung aluminium dan penambahan arsenik terkontrol. ASME SB111 / ASTM B111 mengakui C68700 untuk aplikasi kondensor, evaporator, dan tabung penukar panas yang mulus.

Geometri sirip rendah menciptakan serangkaian sirip eksternal integral di sekitar permukaan tabung. Dibandingkan dengan tabung biasa dengan diameter nominal yang sama, peningkatan luas permukaan luar dapat meningkatkan perpindahan panas dan memberikan kapasitas perpindahan panas yang lebih besar dalam selubung penukar tertentu.

Tabung ini sangat cocok untukkondensor permukaan, penukar panas air laut dan air pendingin, kondensor laut, peralatan desalinasi, dan sistem pendingin industridi mana aluminium kuningan dipilih karena kombinasi konduktivitas termal, kekuatan mekanik, dan ketahanan terhadap erosi-korosi dalam kondisi layanan air yang sesuai.

Fitur Utama

• Bahan:ASME SB111 C68700 / UNS C68700
• Penunjukan bahan:Aluminium Kuningan B / Kuningan Aluminium Arsenik
• Jenis tabung:Tabung bersirip rendah yang mulus
• Aplikasi: Kondensor dan penukar panas
• Sirip rendah integral meningkatkan luas permukaan perpindahan panas eksternal
• Cocok untuk servis air pendingin dan kondensor
• Tersedia dalam tinggi sirip, tinggi nada, ketebalan dinding, dan panjang sirip yang disesuaikan
• Diproduksi sesuai dengan gambar pelanggan dan persyaratan penukar panas
• Inspeksi dimensi dan tak rusak tersedia
• Cocok untuk aplikasi pembangkit listrik, kelautan, desalinasi, petrokimia, dan pendinginan industri

Aplikasi Khas

1. Kondensor Permukaan

C68700 tabung bersirip rendah dapat digunakansistem kondensor permukaandimana uap terkondensasi pada satu sisi permukaan perpindahan panas dan air pendingin mengalir melalui tabung.

ASTM B111 secara khusus mengidentifikasi C68700 di antara paduan tembaga yang digunakan untuk kondensor permukaan, evaporator, dan penukar panas.

2. Kondensor Pembangkit Listrik

Tabung dapat dipertimbangkan untuk kondensor dan peralatan pendingin tambahan di:

• Pembangkit listrik termal
• Pembangkit listrik siklus gabungan
• Fasilitas pembangkit listrik industri
• Sistem kogenerasi

3. Pendinginan Laut dan Air Laut

C68700 banyak dikaitkan dengan layanan tabung kondensor dan penukar panas yang melibatkan air pendingin. Komposisi aluminium-kuningan khususnya relevan untuk peralatan yang berhubungan dengan kelautan dan air laut bila bahan kimia pengoperasian dan kecepatan air dikontrol dengan benar.

Peralatan khas meliputi:

• Kondensor laut
• Sistem pendingin sentral
• Pendingin mesin
• Peralatan pendingin lepas pantai
• Penukar panas kapal

4. Peralatan Desalinasi

Tabung bersirip rendah C68700 dapat disuplai untuk peralatan perpindahan panas yang digunakan dalam sistem desalinasi dan pengolahan air laut, tergantung pada kondisi kimia dan desain air tertentu.

5. Penukar Panas Industri

Aplikasi potensial meliputi:

• Penukar panas air pendingin
• Kondensor proses
• Pendingin oli
• Pendingin air
• Penukar panas proses kimia
• Sistem sirkulasi air industri

Kisaran Ukuran Khas

Dimensi yang tepat harus dipilih sesuai dengan desain kondensor, perhitungan termal, konfigurasi tabung-lembar, dan spesifikasi proyek yang berlaku.

Rentang produksi yang umum dapat mencakup:

ASTM B111/B111M-24 mencakup tabung kondensor tanpa sambungan hinggadiameter 3 1/8 inci (80 mm)., meskipun dimensi tabung sirip rendah sebenarnya biasanya ditentukan oleh desain penukar dan spesifikasi pembeli.

Penting:Nilai dimensi di atas adalah rentang produksi yang khas dan bukan persyaratan dimensi ASME SB111 universal. Dimensi akhir, toleransi, geometri sirip, temper, dan persyaratan inspeksi harus dikonfirmasikan terhadap spesifikasi pembelian dan edisi standar yang berlaku.

C68700 Komposisi Kimia

Persyaratan komposisi kimia khas untukKuningan aluminium UNS C68700termasuk:

C68700 diklasifikasikan oleh database UNS Asosiasi Pengembangan Tembaga sebagaiAluminium Kuningan, Arsenik, dengan tembaga sekitar 76–79%, aluminium 1,8–2,5%, dan arsenik 0,02–0,06%, dengan seng sebagai penyeimbangnya.

Untuk pasokan kontrak,Edisi ASME/ASTM yang berlaku dan spesifikasi pembelian diutamakanatas tabel komposisi umum.

Sifat Mekanik

Sifat mekanik bergantung pada temper tabung dan rentang dimensi yang berlaku. ASME SB111/ASTM B111 memberikan persyaratan sesuai dengan temper yang ditentukan daripada memperlakukan semua tabung C68700 memiliki satu nilai properti mekanis universal. ASTM B111 mengenali kondisi termasukanil, ditarik ringan, ditarik keras, dan ditarik keras/anil akhir.

Sifat khas yang dievaluasi untuk tabung kondensor C68700 meliputi:

• Kekuatan tarik
• Kekuatan hasil / kekuatan bukti jika memungkinkan
• Pemanjangan
• Kekerasan
• Perilaku ekspansi
• Meratakan kinerja

Untuk halaman produk komersial, sebaiknya nyatakan nilai jaminan sesuai dengantemper yang dipesan dan spesifikasi ASME SB111 saat ini, daripada menyajikan satu tabel properti mekanis yang dapat diterapkan secara tidak tepat pada setiap emosi.

Proses Manufaktur

Tabung kondensor C68700 bersirip rendah kami dapat diproduksi melalui urutan terkontrol seperti:

1. Persiapan billet/tabung paduan C68700
2. Produksi tabung mulus
3. Gambar atau ukuran dingin
4. Perlakuan panas sesuai dengan temper yang dibutuhkan
5. Pelurusan
6. Kontrol dimensi presisi
7. Pembentukan sirip rendah integral
8. Pemeriksaan geometri sirip
9. Pembersihan permukaan tabung
10. Inspeksi tak rusak dan dimensional
11. Penandaan akhir dan pengemasan

ASTM B111 menjelaskan rute manufaktur termasuk pengecoran, ekstrusi, penarikan, anil, pelurusan, pemangkasan, dan proses lain yang mampu menghasilkan tabung mulus dalam kondisi yang ditentukan.

Inspeksi dan Pengujian

Untuk memastikan kesesuaian layanan kondensor dan penukar panas, inspeksi dapat mencakup:

Analisis Kimia

Identifikasi material positif atau analisis kimia laboratorium dapat dilakukan untuk memverifikasi kimia paduan C68700.

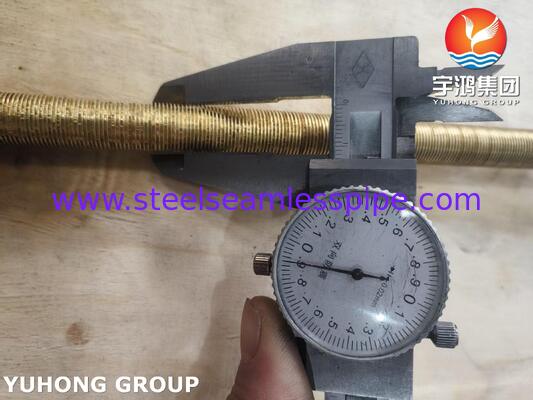

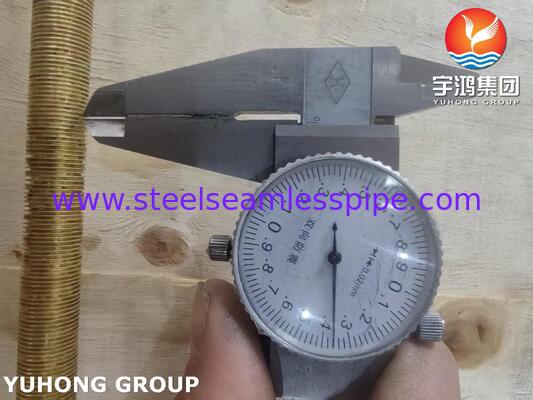

Inspeksi Dimensi

Pemeriksaan dimensi yang umum meliputi:

• Diameter luar
• Ketebalan dinding
• Panjang tabung
• Tinggi sirip
• Nada sirip
• Dimensi akar sirip
• Kelurusan
• ovalitas
• Kondisi akhir

Pengujian Tarik

Pengujian tarik dilakukan sesuai dengan spesifikasi material yang berlaku dan temper yang dipesan untuk memverifikasi kinerja mekanis.

Tes Ekspansi

Pengujian ekspansi mengevaluasi kemampuan tabung untuk menahan pembesaran terkendali tanpa retak atau kegagalan yang tidak dapat diterima.

Tes Perataan

Pengujian perataan mengevaluasi keuletan tabung dan integritas material.

Pengujian Eddy-Saat Ini

Pemeriksaan arus Eddy dapat digunakan sebagai metode nondestruktif untuk mendeteksi diskontinuitas yang relevan pada dinding tabung.

Pengujian Hidrostatis

Pengujian hidrostatik dapat dilakukan jika ditentukan oleh pesanan pembelian atau standar yang berlaku.

Pengujian Bawah Air Pneumatik / Udara

Pengujian kebocoran pneumatik juga dapat dilakukan bila diperlukan oleh spesifikasi proyek.

ASTM B111/B111M mengidentifikasi pengujian ekspansi, perataan, dan tegangan sisa dan juga menyediakan pengujian arus eddy, hidrostatis, dan pneumatik di antara persyaratan/opsi pengujiannya.

Inspeksi Visual dan Permukaan

Permukaan tabung diperiksa untuk:

• Retak
• Laminasi
• Jahitan
• Goresan yang berlebihan
• Cacat permukaan
• Kerusakan sirip
• Deformasi
• Korosi atau kontaminasi

Keunggulan Desain Sirip Rendah

Tujuan utama konfigurasi sirip rendah adalah untuk meningkatkan luas perpindahan panas eksternal tanpa memerlukan diameter tabung dasar yang lebih besar secara proporsional.

Dibandingkan dengan tabung kondensor biasa, tabung bersirip rendah dapat menawarkan:

• Peningkatan area perpindahan panas eksternal
• Kemampuan perpindahan panas yang lebih besar dalam penukar kompak
• Potensi pengurangan luas permukaan penukar yang dibutuhkan
• Penggunaan tata letak lembaran tabung yang ada secara efisien
• Solusi praktis dimana koefisien perpindahan panas sisi shell lebih rendah dari koefisien perpindahan panas sisi tabung

Keuntungan termal sebenarnya bergantung pada geometri sirip, sifat fluida, kecepatan, pengotoran, perbedaan suhu, penurunan tekanan, dan desain penukar panas yang lengkap.

Mengapa Memilih Aluminium Kuningan C68700?

C68700 menggabungkan matriks kaya tembaga dengan aluminium dan penambahan arsenik terkontrol. Penggunaannya yang sudah mapan dalam pipa kondensor dan penukar panas menjadikannya pilihan material yang relevan untuk layanan air pendingin.

Keuntungan utamanya untuk aplikasi kondensor meliputi:

• Kemampuan transfer termal yang baik
• Kekuatan mekanik yang sesuai untuk aplikasi tabung
• Cakupan spesifikasi tabung kondensor yang ditetapkan
• Ketahanan yang baik terhadap erosi-korosi pada kondisi layanan air yang sesuai
• Kesesuaian untuk peralatan air pendingin kelautan dan industri
• Ketersediaan dalam tabung temper yang berbeda

ASTM B111 secara khusus mengidentifikasi C68700 sebagaiAluminium KuninganBuntuk tabung kondensor tanpa sambungan, dan cakupan B111/B111M saat ini mencakup kondensor permukaan, evaporator, dan penukar panas.

Jaminan Kualitas

Setiap batch produksi dapat dilengkapi dengan dokumentasi kualitas yang sesuai, seperti:

• Sertifikat Uji Material (MTC)
• Laporan komposisi kimia
• Hasil uji mekanis
• Laporan inspeksi dimensi
• Laporan pengujian Eddy-saat ini
• Laporan uji hidrostatik, bila ditentukan
• Ketertelusuran panas/lot
• Sertifikat kesesuaian
• Dokumentasi inspeksi pihak ketiga bila diperlukan

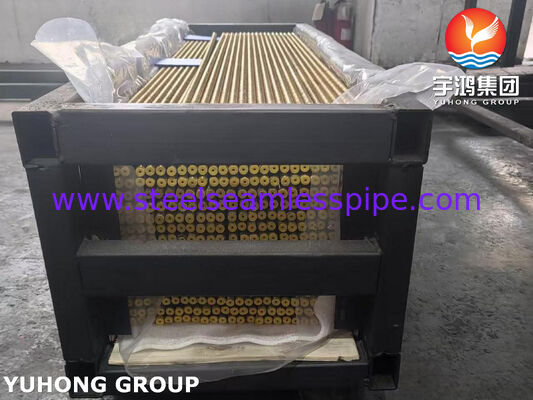

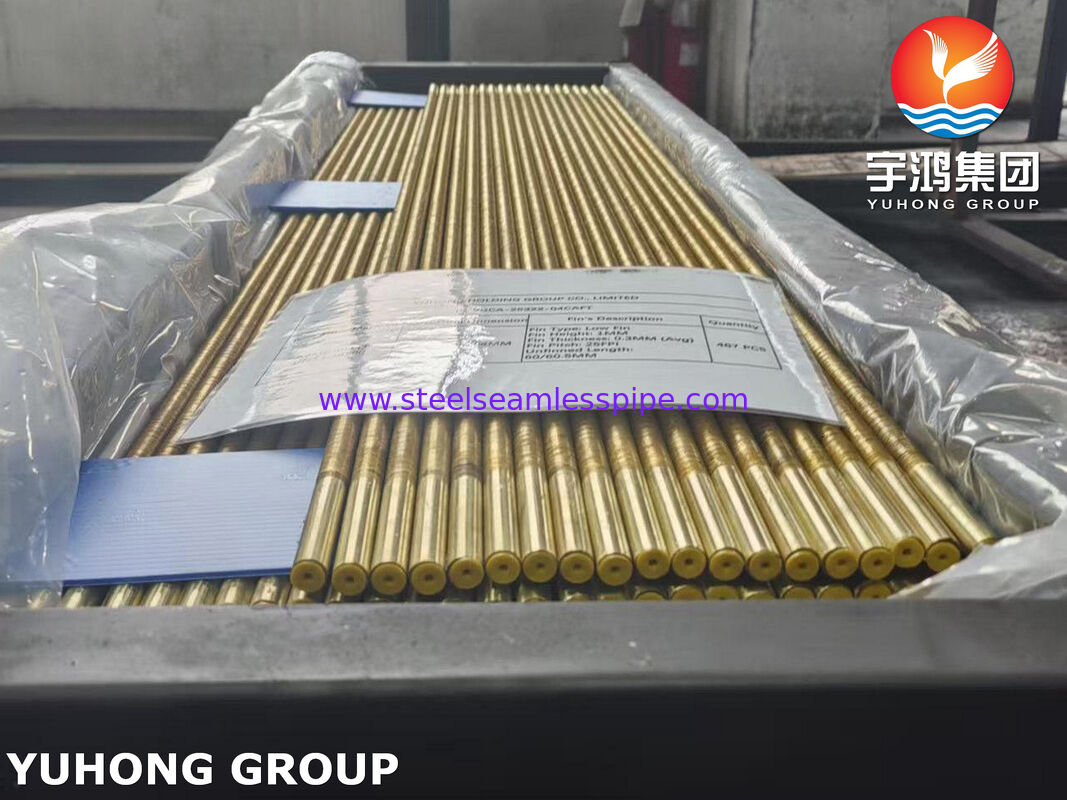

Kemasan

Tabung bersirip rendah C68700 dapat dipasok dalam kemasan ekspor yang sesuai sesuai dengan panjang tabung dan kebutuhan pelanggan.

Perlindungan umum mungkin mencakup:

• Tutup ujung plastik
• Pembungkus pelindung
• Kemasan tahan lembab
• Bundling dengan tag identifikasi
• Kotak kayu atau kemasan kelas ekspor jika diperlukan

Setiap bundel dapat ditandai dengan tingkat bahan, ukuran, panjang, nomor panas/lot, kuantitas, dan spesifikasi yang berlaku untuk ketertelusuran.

Penentuan Posisi Produk yang Direkomendasikan

ASME SB111 C68700 Tabung Bersirip Rendah untuk Kondensor dan Penukar Panas

Produk ini sangat cocok untuk pelanggan yang mencari tabung bersirip rendah aluminium-kuningan untuk:

Kondensor Permukaan | Kondensor Pembangkit Listrik | Penukar Panas Laut | Pendinginan Air Laut | Peralatan Desalinasi | Sistem Pendingin Industri
