ASME SB163 N04400 Nikel Alloy U-Bend Tube untuk Kondensor dan Shell & Tube Heat Exchanger
Ringkasan Produk

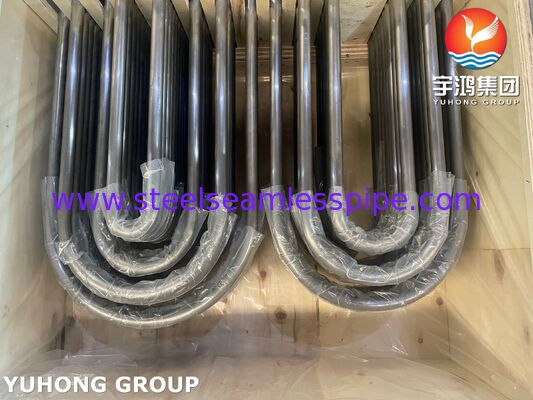

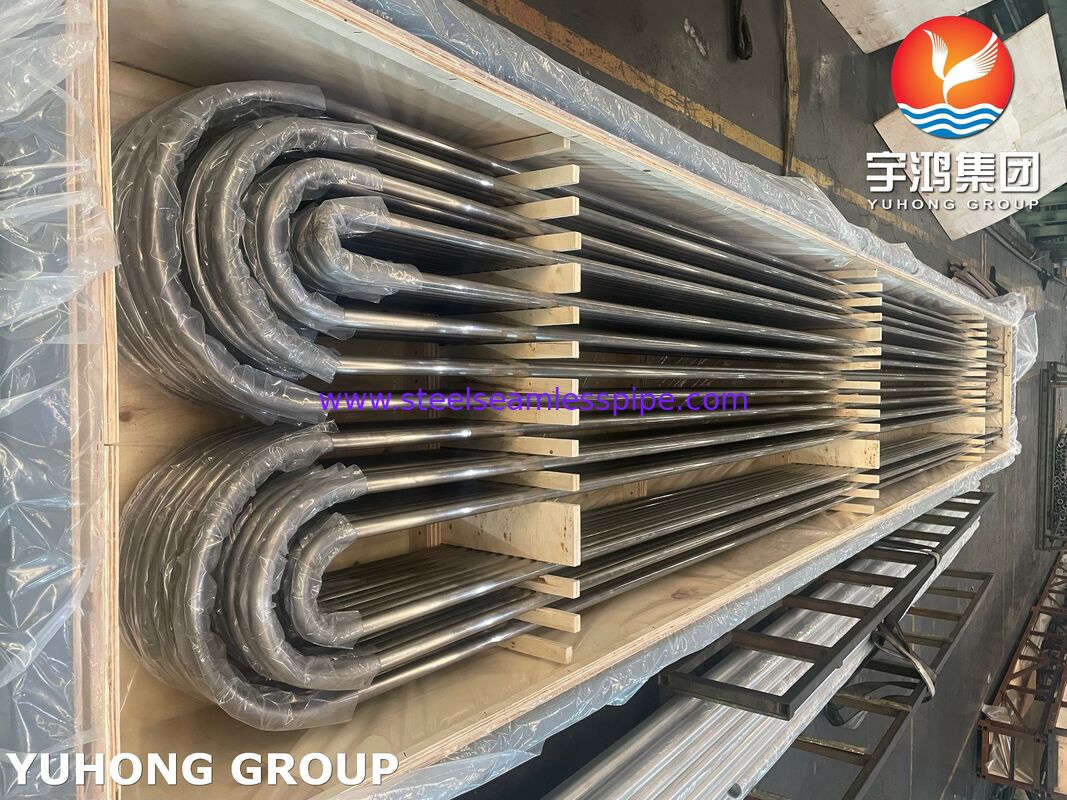

ASME SB163 N04400 Nikel Alloy U-Bend Tube
Yuhong Group Co., Ltd. memasok komponen penukar panas yang komprehensif termasuk wadah tekanan, pendingin udara, bundel tabung, tabung U-bend, tabung sirip, lembaran tabung, baffle, dan kepala.Keahlian tabung penukar panas U-bend kami berfokus pada geometri tikungan ASME SB-163, perhitungan penipisan dinding, dan persiapan akhir.

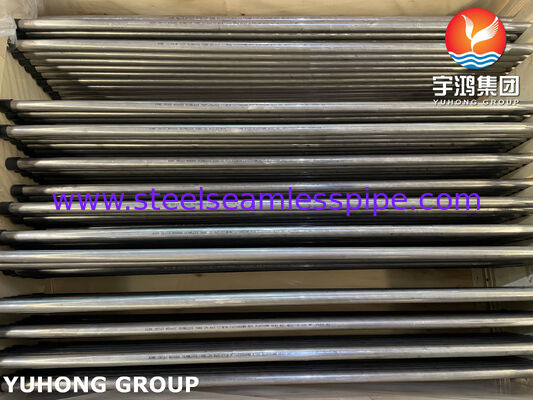

Produk ini adalah tabung U-bend nikel-tembaga tanpa jahitan UNS N04400 yang dirancang untuk layanan kondensor dan penukar panas.76 mm) dan di bawah, atau dinding rata-rata 0,165 in. (4.19 mm) dan di bawah. N04400 dilengkapi dengan dipanaskan atau terbebas dari tekanan, dengan ujung dipanaskan tersedia sesuai spesifikasi.Ukuran konverter dinding ringan berdiameter kecil tercakup dalam ASME SB-163 Lampiran X2 ketika ditentukan.
Komposisi Kimia
ASME SB-163 Tabel 1
| Elemen |
N04400, % |
| Nikel |
63.0 menit |
| Tembaga |
28.0-34.0 |
| Besi |
2.5 maksimal |
| Mangan |
2.0 maksimal |
| Karbon |
0.3 maksimal |
| Silikon |
0.5 maksimal |
| Sulfur |
0.024 maksimal |
Sifat dan Kondisi Mekanis
ASME SB-163 Tabel 3
| Kondisi |
Kekuatan tarik, menit |
Hasil 0,2% offset, min |
Perpanjangan, min |
Kekerasan |
| Berwarna hitam |
70 ksi (483 MPa) |
28 ksi (193 MPa) |
35% |
... |
| Menghilangkan stres |
85 ksi (586 MPa) |
55 ksi (379 MPa) |
15% |
B75 max untuk ujung yang dipanaskan |
N04400 diberikan dengan cara dipanaskan atau dengan cara dipanaskan. Jika tabung dengan cara dipanaskan memiliki ujung yang dipanaskan, kekerasan setelah dipanaskan tidak boleh melebihi nilai ASME SB-163 Tabel 3.Persyaratan ukuran butir ASME SB-163 berlaku untuk UNS N08120, UNS N08810, dan UNS N08811, bukan ke N04400.

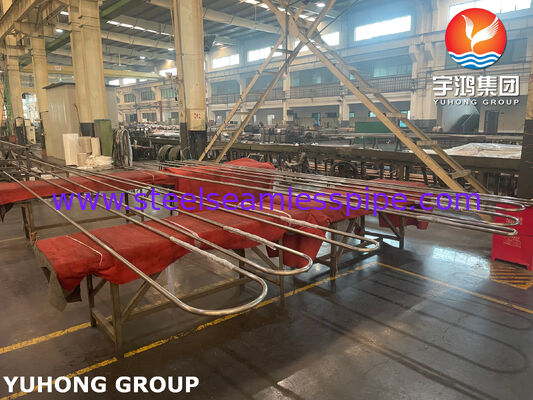

Manufaktur, Pengujian, dan Kontrol U-Bend
Tabung N04400 tanpa jahitan diproses dingin dan diproses panas.
- Analisis kimia
- Pengujian tegangan
- Pengujian kekerasan ketika ujung yang dipanaskan ditentukan
- Pengujian suar
- Pengujian listrik hidrostatik atau tidak merusak
Uji api dilakukan pada salah satu ujung 1% dari panjang tabung selesai per lot (minimal satu tabung untuk lot di bawah 100 tabung).dan spesimen yang dibakar tidak harus menunjukkan retakan melalui dinding.
Untuk pengujian hidrostatik, tabung dengan OD 1/2 in. (3.2 mm) dan lebih besar dan dinding 0.015 in. (0.38 mm) dan di atas diuji dengan 1000 psi (6.9 MPa), asalkan tegangan serat yang dihitung tidak melebihi S yang diizinkan. Untuk N04400, S adalah 17,500 psi (120,6 MPa) dipanaskan dan 21,200 psi (146,2 MPa) dihilangkan tegangan.
ASME SB-163 Syarat tambahan S1 U-Bend
| Pengendalian |
Persyaratan ASME SB-163 S1 |
| Bend OD |
Dalam 10% dari nominal pada setiap bagian bagian dalam titik tangensi |
| Dinding puncak |
Tidak kurang dari TF = T ((2R) / ((2R + D) |
| Jarak kaki |
Toleransi dengan radius garis tengah R: hingga 18 in., 1/16 in.; lebih dari 18-30 in., 3/32 in.; lebih dari 30-36 in., 1/8 in. |
| Perbedaan panjang kaki |
Max 1/2 inci (3.2 mm) |
| Hidro setelah tikungan |
5 s tahan minimum; tekanan serat 26,600 psi (183,3 MPa) untuk perhitungan tekanan |
Pemesanan, Personalisasi, dan Aplikasi
Informasi pemesanan di bawah ASME SB-163 mencakup paduan, kondisi, akhir, dimensi, operasi pembuatan, persyaratan pengujian, akhir, persyaratan tambahan, dan spesifikasi inspeksi.
Opsi U-bend khusus termasuk:
- Radius tikungan R
- Panjang kaki
- Ujung terkelupas
- Hidro setelah lentur
- TDE dan saksi pihak ketiga
Lembar tabung yang cocok, baffle, kepala, dan tabung sirip tersedia.dan tugas pendinginan laut atau kimia dimana diperlukan ketahanan korosi nikel-tembagaKonstruksi tanpa jahitan menghindari jahitan las longitudinal, sementara desain U-bend mengurangi las medan dan mengakomodasi ekspansi termal.
Pertanyaan yang Sering Diajukan
Rata-rata dinding vs dinding minimum?ASME SB-163 mencakup keduanya. Untuk perhitungan dinding puncak tikungan U, T adalah dinding minimum yang ditentukan atau dinding rata-rata yang ditentukan dikurangi toleransi dinding yang diizinkan dikurangi.
Apakah ukuran butir diperlukan untuk N04400?Tidak. Persyaratan ukuran butir ASME SB-163 berlaku untuk UNS N08120, UNS N08810, dan UNS N08811.
Dapatkah pengujian hidrostatik dilakukan setelah lentur?Ya, bila ditentukan. Waktu tahan minimum adalah 5 s, dan tegangan serat yang diperlukan untuk menghitung tekanan uji hidrostatik adalah 26,600 psi (183,3 MPa).
