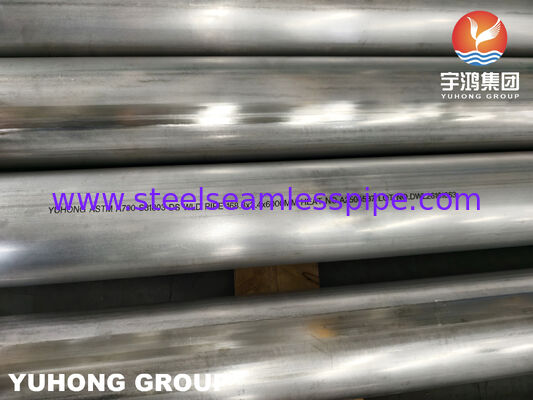

ASTM A790 S31803 Duplex 2205 Pipa Las Untuk Layanan Korosif
ASTM A790 S31803 Duplex 2205 Pipa Baja Tahan Karat Dilas
Ikhtisar Produk
ASTM A790 S31803 Duplex 2205 Welded Stainless Steel Pipe adalah pipa baja tahan karat dupleks feritik-austenitik yang dirancang untuk perpipaan proses korosif dan layanan industri yang menuntut. Diproduksi dari baja tahan karat dupleks UNS S31803, baja ini menggabungkan kekuatan mekanik yang tinggi dengan ketahanan yang baik terhadap korosi umum dan lingkungan yang mengandung klorida.
Konstruksi yang dilas cocok untuk aplikasi yang memerlukan kualitas las memanjang yang terkontrol, dimensi pipa yang disesuaikan, dan diameter luar yang lebih besar. Pipa dapat dilengkapi dengan solusi anil, pengawetan, inspeksi dimensi, dan pengujian khusus proyek sesuai dengan ASTM A790/A790M yang berlaku dan persyaratan pesanan pembelian.
Duplex 2205 S31803 secara luas dipertimbangkan untuk sistem minyak dan gas, petrokimia, pemrosesan kimia, kelautan, pembangkit listrik, dan air industri di mana baja tahan karat atau baja karbon konvensional mungkin tidak memberikan kombinasi kekuatan dan ketahanan korosi yang diperlukan.
Spesifikasi Teknis
| Barang |
Spesifikasi |
| Nama Produk |
Pipa Baja Tahan Karat Dilas Dupleks 2205 |
| Kelas Bahan |
UNS S31803 |
| Kelas Umum |
Dupleks 2205 |
| Jenis Bahan |
Baja Tahan Karat Dupleks Feritik-Austenitik |
| Standar Bahan |
ASTM A790 / ASME SA790 |
| Metode Pembuatan |
Pengelasan Longitudinal Otomatis |
| Tipe Pipa |
Pipa Las Jahitan Lurus |
| Perlakuan Panas |
Solusi Anil |
| Kondisi Permukaan |
Anil & Acar / Disesuaikan |
| Diameter Luar |
Disesuaikan |
| Ketebalan Dinding |
Disesuaikan |
| Panjang |
Tetap / Acak / Disesuaikan |
| Akhiri Persiapan |
Polos / Miring / Disesuaikan |
| Standar Dimensi |
ASME B36.19 / Spesifikasi Proyek |
| Inspeksi |
Hidrostatis / Tak Rusak / Dimensi |
| PMI |
Tersedia |
| MTC |
EN 10204 3.1 / 3.2 |
| Inspeksi Pihak Ketiga |
Tersedia Berdasarkan Permintaan |
Bahan: Dupleks UNS S31803 2205
UNS S31803 adalah kelas baja tahan karat dupleks yang umumnya diidentifikasikan dengan keluarga Duplex 2205. Struktur mikro feritik-austenitiknya memberikan keseimbangan kekuatan dan ketahanan korosi yang berbeda dari tingkat austenitik konvensional seperti 304L dan 316L.
Sistem paduan yang mengandung kromium, nikel, molibdenum, dan nitrogen berkontribusi terhadap ketahanannya terhadap lingkungan yang mengandung klorida dan retak korosi akibat tegangan. Oleh karena itu S31803 sering dipilih untuk perpipaan proses di mana kekuatan mekanik dan ketahanan korosi merupakan pertimbangan desain yang penting.
Fitur Produk
- Struktur Feritik-Austenitik Dupleks:Struktur mikro dupleks memberikan kombinasi kekuatan mekanik dan ketahanan korosi untuk sistem perpipaan industri yang menuntut.
- Ketahanan Korosi Klorida yang Baik:S31803 Duplex 2205 umumnya dipilih untuk perpipaan yang terpapar cairan yang mengandung klorida dan lingkungan proses korosif lainnya.
- Ketahanan terhadap Retak Korosi Stres:Baja tahan karat dupleks menawarkan peningkatan ketahanan terhadap retak korosi tegangan klorida dibandingkan dengan banyak jenis baja tahan karat austenitik konvensional.
- Kekuatan Mekanik Tinggi:Kekuatan mekanis Duplex 2205 lebih tinggi dibandingkan baja tahan karat austenitik konvensional, sehingga cocok untuk perpipaan bertekanan dan sistem proses yang mengutamakan kekuatan.
- Konstruksi Las Terkendali:Pengelasan memanjang otomatis menghasilkan lapisan las yang terkontrol dan memungkinkan produksi diameter pipa yang lebih besar dan ketebalan dinding yang disesuaikan.
- Pasokan yang Dapat Disesuaikan:Diameter luar pipa, ketebalan dinding, panjang, persiapan ujung, kondisi permukaan, inspeksi dan dokumentasi dapat disediakan sesuai dengan kebutuhan proyek.
Proses Manufaktur
Proses produksi khas untuk pipa las ASTM A790 S31803 meliputi:
- Persiapan pelat atau strip baja tahan karat dupleks
- Identifikasi bahan baku dan verifikasi kimia
- Pembentukan pelat atau strip
- Pengelasan memanjang yang terkontrol
- Inspeksi jahitan las
- Solusi perlakuan panas
- Pengawetan dan perawatan permukaan
- Memotong sesuai panjang tertentu
- Akhiri persiapan

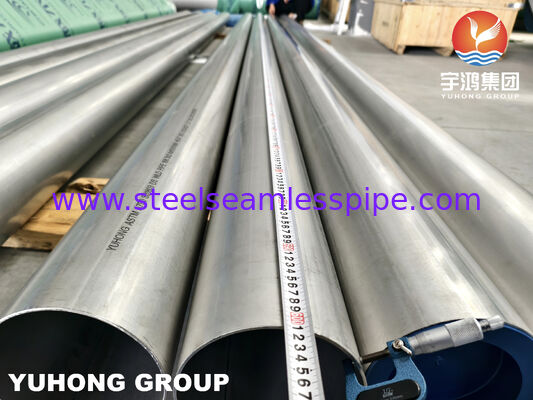

- Inspeksi dimensi
- Pengujian hidrostatik atau pengujian tak rusak yang dapat diterapkan
- PMI dan pemeriksaan akhir
- Menandai dan mengekspor kemasan
Rute produksi aktual dan ruang lingkup pengujian dikontrol sesuai dengan standar yang berlaku, spesifikasi pembelian, dan rencana inspeksi yang disepakati.
Aplikasi
- Minyak & Gas:Digunakan dalam sistem perpipaan proses, produksi, dan utilitas tertentu di mana cairan korosif dan lingkungan yang mengandung klorida mungkin ditemui.
- Pabrik Petrokimia:Cocok untuk proses perpipaan di kilang dan fasilitas petrokimia yang memerlukan konstruksi baja tahan karat dupleks.
- Pengolahan Kimia:Diterapkan pada jalur proses kimia tertentu yang memerlukan ketahanan terhadap korosi dan kekuatan mekanik.
- Sistem Kelautan & Air Laut:Dipertimbangkan untuk perpipaan laut, sistem air pendingin, dan aplikasi terkait air laut tertentu, sesuai dengan kondisi layanan aktual.
- Pembangkit Listrik:Digunakan pada air pendingin tertentu, air proses, dan sistem perpipaan tambahan di pembangkit listrik.
- Perpipaan Proses Industri:Cocok untuk sistem transportasi fluida industri yang memerlukan kombinasi kekuatan, ketahanan korosi, dan konstruksi pipa las.
Media Layanan Khas
Catatan:Kesesuaian bahan harus dievaluasi berdasarkan media sebenarnya, konsentrasi klorida, suhu, kecepatan aliran dan kondisi pengoperasian.
Pipa Las ASTM A790 S31803 vs. Pipa Mulus
ASTM A790 mencakup pipa baja tahan karat dupleks yang dilas dengan jahitan lurus dan mulus. Pipa las diproduksi dengan membentuk pelat atau strip dan membuat las memanjang yang terkontrol. Ini dapat menguntungkan untuk diameter luar yang lebih besar dan dimensi khusus tertentu. Pipa mulus diproduksi tanpa las memanjang dan dapat dipilih untuk tekanan, ukuran, atau persyaratan proyek tertentu. Pilihan antara konstruksi yang dilas dan tanpa sambungan harus didasarkan pada dimensi pipa, kondisi layanan, persyaratan desain, dan spesifikasi proyek yang berlaku.
S31803 vs. S32205 Dupleks 2205
| Barang |
S31803 |
S32205 |
| Nama Umum |
Dupleks 2205 |
Dupleks 2205 |
| Penunjukan UNS |
S31803 |
S32205 |
| Keluarga Materi |
Baja Tahan Karat Dupleks |
Baja Tahan Karat Dupleks |
| Struktur |
Feritik-Austenitik |
Feritik-Austenitik |
| Sistem Cr-Ni-Mo yang Khas |
kelas 22Cr-5Ni-3Mo |
kelas 22Cr-5Ni-3Mo |
| Aplikasi Khas |
Perpipaan Proses Korosif |
Perpipaan Proses Korosif |
Meskipun S31803 dan S32205 umumnya dikaitkan dengan Duplex 2205, keduanya memiliki persyaratan komposisi kimia yang berbeda. Mereka tidak boleh diperlakukan sebagai sesuatu yang dapat dipertukarkan secara otomatis. Nilai UNS persis yang ditentukan dalam pesanan pembelian harus selalu diikuti.
Penunjukan Bahan Terkait
| Standar / Sistem |
Penamaan |
| UNS |
S31803 |
| Kelas Umum |
Dupleks 2205 |
| ASTM |
A790 S31803 |
| ASME |
SA790 S31803 |
| EN |
1.4462 |
| ID Referensi |
X2CrNiMoN22-5-3 |
| Referensi JIS |
SUS329J3L |
Penunjukan terkait harus diverifikasi terhadap standar bahan yang berlaku dan persyaratan kimia/mekanik sebelum diperlakukan sebagai padanan yang tepat.
Inspeksi & Pengujian
Pemeriksaan kualitas dapat diatur sesuai dengan ASTM A790/A790M dan persyaratan spesifik proyek. Opsi pemeriksaan yang umum meliputi:
- Analisis Komposisi Kimia
- Pengujian Tarik
- Pengujian Kekerasan
- Tes Perataan
- Pengujian Hidrostatis
- Pengujian Listrik Tak Rusak
- Inspeksi Jahitan Las
- Pengujian Ultrasonik Jika Ditentukan

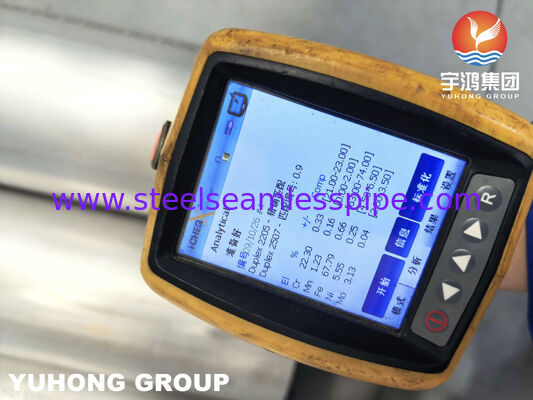

- Identifikasi Material Positif (PMI)
- Inspeksi Dimensi
- Inspeksi Visual
- Inspeksi Permukaan
- Inspeksi Pihak Ketiga
Perawatan Permukaan
Pipa las ASTM A790 S31803 dapat disuplai dengan kondisi permukaan yang sesuai untuk proses pembuatan dan kebutuhan proyek. Opsi umum meliputi:
- Solusi Anil & Acar
- Anil & Acar
- Permukaan yang Diolah Secara Mekanis
- Permukaan Akhir yang Disesuaikan
Persyaratan permukaan harus dikonfirmasi sesuai dengan dimensi pipa, rute produksi, dan spesifikasi proyek.
Akhiri Persiapan
Ujung pipa dapat disuplai sesuai dengan kebutuhan perpipaan dan pengelasan pelanggan. Opsi yang tersedia meliputi:
- Akhir Biasa
- Ujung Miring
- Ujung Potongan Persegi
- Persiapan Akhir yang Disesuaikan
Dokumen & Sertifikasi Mutu
Dokumen-dokumen berikut dapat disediakan sesuai dengan pesanan pembelian dan rencana inspeksi:
- EN 10204 3.1 Sertifikat Uji Bahan
- EN 10204 3.2 Sertifikat Berdasarkan Permintaan
- Laporan Analisis Kimia
- Laporan Uji Mekanis
- Laporan Uji Hidrostatis
- Laporan NDT
- Laporan PMI
- Laporan Inspeksi Dimensi
- Catatan Perlakuan Panas
- Daftar Pengepakan
- Surat Keterangan Asal
- Laporan Inspeksi Pihak Ketiga
Kemasan

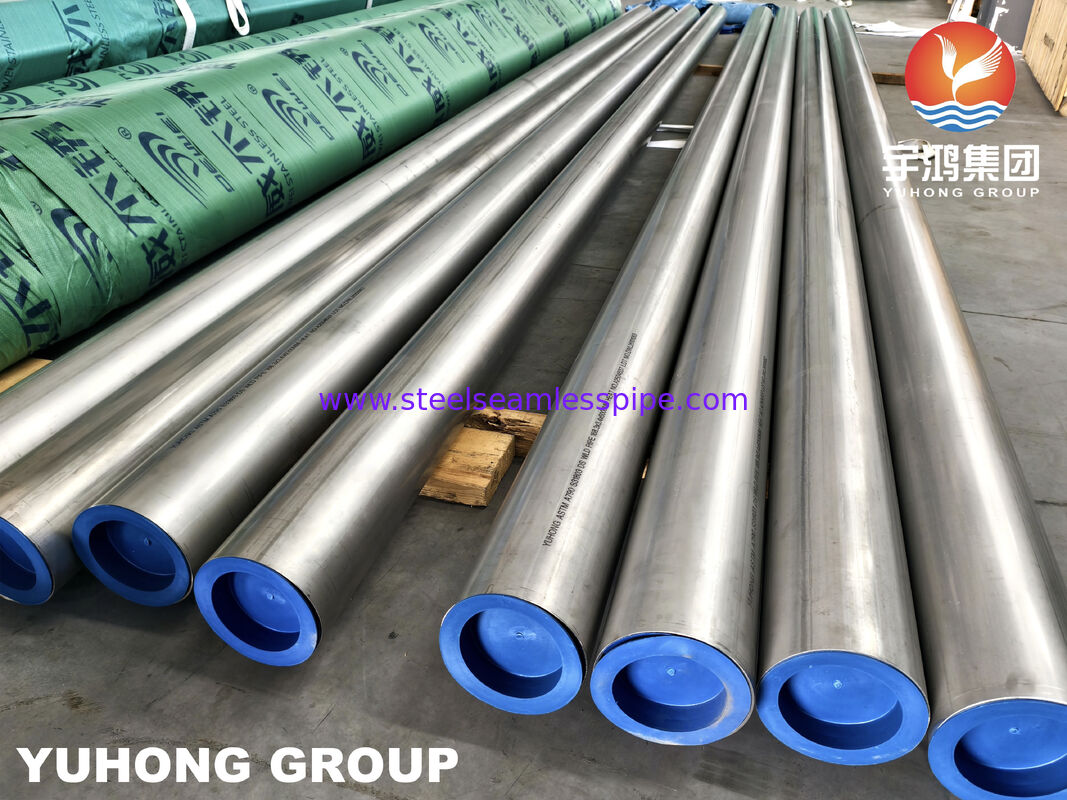

Pipa las ASTM A790 S31803 biasanya dilengkapi dengan tutup ujung pelindung dan dibundel dengan aman sesuai dengan ukuran pipa dan kebutuhan transportasi. Pembungkus plastik, pengikat baja, dan kemasan ekspor yang layak laut dapat diatur untuk pengiriman jarak jauh.
Manufaktur & Pasokan Kustom
Kami dapat menyediakan pipa las ASTM A790 S31803 Duplex 2205 dengan:
- Diameter Luar
- Ketebalan Dinding
- Panjang Pipa
- Akhiri Persiapan
- Kondisi Permukaan
- Perlakuan Panas
- Persyaratan Inspeksi
- Persyaratan PMI
- Persyaratan NDT
- Inspeksi Pihak Ketiga
- Sertifikasi Bahan
Gambar teknis, spesifikasi proyek, dan rencana inspeksi dapat ditinjau sebelum produksi untuk memastikan persyaratan yang berlaku.
Pertanyaan yang Sering Diajukan
- Apa itu pipa ASTM A790 S31803?
Pipa ASTM A790 S31803 adalah pipa baja tahan karat dupleks yang diproduksi sesuai persyaratan ASTM A790/A790M. UNS S31803 umumnya dikaitkan dengan baja tahan karat Duplex 2205.
- Apakah pipa ASTM A790 S31803 dilas atau mulus?
ASTM A790 mencakup pipa las mulus dan jahitan lurus. Deskripsi produk harus dengan jelas menentukan apakah pipa yang disediakan dilas atau mulus.
- Apakah S31803 sama dengan Dupleks 2205?
S31803 umumnya diidentifikasi sebagai Duplex 2205. Namun, S31803 dan S32205 memiliki persyaratan kimia yang berbeda, sehingga nilai UNS yang ditentukan harus dikonfirmasi untuk setiap proyek.
- Untuk apa pipa las ASTM A790 S31803 digunakan?
Ini umumnya digunakan dalam aplikasi perpipaan minyak dan gas, petrokimia, pemrosesan kimia, kelautan, pembangkit listrik, dan proses industri.
- Bisakah pipa las S31803 disuplai dengan PMI?
Ya. Identifikasi Material Positif (PMI) dapat diatur bila diperlukan oleh pesanan pembelian atau rencana inspeksi.
- Bisakah inspeksi pihak ketiga diatur?
Ya. Inspeksi pihak ketiga dapat diatur sesuai dengan ruang lingkup inspeksi dan persyaratan proyek yang disepakati.
