DIN 86090 CuNi 90/10 Elbow C70600 Tembaga Nikel Pipe Fitting
PeraturanDIN 86090 CuNi 90/10 Sikuadalah perlengkapan las tungku tembaga-nikel yang dirancang untuk sistem pipa paduan tembaga-nikel.Siku memberikan perubahan yang terkendali dalam arah pipa sambil mempertahankan koneksi las yang cocok untuk instalasi pipa tugas terus.
Ringkasan Produk
Fitting CuNi 90/10 biasanya dikaitkan denganPaduan tembaga-nikel berbasis CuNi10Fe, termasuk sebutan terkaitUNS C70600, yang banyak digunakan di laut, air laut dan sistem pipa tahan korosi lainnya.Penunjukan bahan yang tepat dan komposisi kimia harus dikonfirmasi terhadap spesifikasi pembelian yang berlaku.
Dibuat sesuai denganDIN 86090, perlengkapan dapat disediakan dalam sudut siku yang berbeda, dimensi dan ketebalan dinding sesuai dengan kebutuhan proyek.
Spesifikasi Teknis
| Artikel |
Spesifikasi |
| Nama produk |
CuNi 90/10 Tembaga Nikel siku |
| Jenis Produk |
Tulang belakang Las siku |
| Standar |
DIN 86090 |
| Bahan |
Paduan Tembaga Nikel |
| Kelas |
Berbasis CuNi 90/10 / CuNi10Fe |
| Kelas UNS terkait |
C70600* |
| Sistem Tembaga Nikel |
Cu-Ni-Fe-Mn |
| Jenis koneksi |
Pemasangan Butt |
| Sudut siku |
45° / 90° / Disesuaikan |
| Produksi |
Dibentuk / Konstruksi tanpa jahitan atau dilas sesuai spesifikasi |
| Ukuran |
Disesuaikan / Menurut DIN 86090 |
| Ketebalan dinding |
Spesifikasi pipa yang cocok |
| Persiapan Akhir |
Ujung pengelasan but |
| Permukaan |
Uraian pabrik / Diasap atau disesuaikan |
| Pengolahan Panas |
Berdasarkan kebutuhan bahan dan produksi |
| Pemeriksaan |
Pemeriksaan dimensi, visual dan material |
* C70600 harus diperlakukan sebagai sebutan bahan terkait daripada setara satu-ke-satu otomatis.Komposisi kimia harus diperiksa terhadap kelas bahan DIN 86090 yang sebenarnya sebelum mengklaim kesetaraan yang tepat.
Standar DIN 86090
DIN 86090 secara khusus terkait denganPemanas untuk pipa baja tembaga-nikel.
Standar ini relevan untuk aplikasi di mana perlengkapan perlu mempertahankan kompatibilitas dengan sistem pipa tembaga-nikel dan konfigurasi lasnya.
Pertimbangan utama meliputi:
- Ukuran siku
- Diameter luar dan ketebalan dinding
- Radius siku
- Persiapan ujung las but
- Nama bahan
- Kondisi pengiriman
- Toleransi dimensi
Untuk pesanan proyek, dimensi pemasangan harus ditentukan bersama dengan ukuran pipa dan ketebalan dinding yang sesuai.
Bahan CuNi 90/10
CuNi 90/10 paduan tembaga-nikel secara luas dipilih untuk sistem pipa yang terkenaair laut dan lingkungan laut.
Karakteristik material:
- Paduan tembaga-nikel dengan sekitar 90% tembaga dan 10% nikel
- Ketahanan yang baik terhadap korosi air laut
- Ketahanan yang baik terhadap erosi-korosi di bawah kondisi aliran yang tepat
- Cocok untuk sistem pipa laut
- Karakteristik pembuatan dan las yang baik
- Kompatibel dengan sistem pipa tembaga-nikel
- Cocok untuk layanan jangka panjang di mana bahan tembaga-nikel ditentukan
Penambahan besi dan mangan dalam kelas CuNi 90/10 berkontribusi pada kinerja bahan dalam layanan laut.
Struktur Produk
DIN 86090 siku dirancang denganujung las punggung, memungkinkan perlengkapan untuk langsung dilas ke pipa tembaga-nikel yang kompatibel.
Fitur desain utama:
- Konfigurasi siku:45° atau 90° sesuai kebutuhan
- Koneksi:Pengelasan bokong
- Geometri lentur:Radius terkontrol untuk instalasi pipa
- Persiapan akhir:Cocok untuk pengelasan punggung
- Ketebalan dinding:Dipilih sesuai dengan pipa yang terhubung
- Kontrol dimensi:Berdasarkan persyaratan DIN 86090 yang berlaku
Konfigurasi ini menyediakan sambungan pipa las terus menerus tanpa memperkenalkan sendi flanged di lokasi siku.
Proses Produksi
Jalur pembuatan dipilih sesuai dengan ukuran yang dibutuhkan, kondisi material dan spesifikasi produksi.
- Pemilihan Bahan Baku
Bahan paduan tembaga-nikel dipilih sesuai dengan kelas dan persyaratan kimia yang ditentukan.
- Verifikasi Bahan
Komposisi kimia dan identifikasi bahan diperiksa sebelum dibentuk.
- Membentuk Siku
Bahan tabung dibentuk menjadi geometri siku yang diperlukan.
- Persiapan Akhir
Ujung-ujung las punggung disiapkan untuk memudahkan koneksi dengan pipa CuNi yang berpasangan.
- Pengolahan Panas
Pengolahan panas dilakukan jika diperlukan oleh spesifikasi bahan dan prosedur produksi.
- Pemeriksaan Dimensi
Diameter luar, ketebalan dinding, sudut tikungan, radius dan dimensi ujung diperiksa.
- Pemeriksaan permukaan
Fitting diperiksa secara visual untuk cacat permukaan dan penyimpangan yang terkait dengan pembentukan.
- Pemeriksaan dan Penandaan Akhir
Dokumen identifikasi produk dan inspeksi diselesaikan sebelum kemasan.
Aplikasi
DIN 86090 CuNi 90/10 siku sangat cocok untuk sistem pipa di mana paduan tembaga-nikel ditentukan.
Marinir & Pembangunan Kapal
- Saluran pendingin air laut
- pipa dada laut
- Sistem air laut pemadam kebakaran
- Saluran ballast
- Sistem pelindung dan drainase
- Sirkuit pendingin laut
Sistem Air Laut & Laut
- Saluran air laut
- Saluran air pendingin
- pipa utilitas platform lepas pantai
- pipa yang berhubungan dengan desalinasi
- Sistem sirkulasi air laut
Pipa Industri
- Pipa penukar panas
- Sistem kondensor
- Sistem pendingin air
- Pipa proses tahan korosi
- Sistem pendinginan bantu pembangkit listrik
Mengapa menggunakan CuNi 90/10 siku?
- Ketahanan Korosi Air Laut
Paduan CuNi 90/10 banyak digunakan dalam pipa air laut karena ketahanan terhadap korosi di lingkungan laut yang dirancang dan dioperasikan dengan benar.
- Ketahanan yang Baik terhadap Erosi-Korosi
Paduan tembaga-nikel dapat memberikan ketahanan yang berguna terhadap erosi-korosi dalam air laut yang mengalir ketika kecepatan, kimia air dan desain sistem tetap dalam kondisi layanan yang tepat.
- Konfigurasi pipa las
Desain pengelasan butt memungkinkan siku untuk membentuk bagian dari sistem pipa tembaga-nikel yang dilas terus menerus.
- Kompatibilitas Materi
Menggunakan perlengkapan CuNi dengan pipa CuNi yang kompatibel membantu menjaga konsistensi material di seluruh sistem pipa.
- Dimensi Khusus Proyek
Sudut siku, diameter, ketebalan dinding dan persyaratan dimensi lainnya dapat disediakan sesuai dengan desain pipa dan spesifikasi yang berlaku.
Pemeriksaan & Pengujian
Persyaratan inspeksi dapat disesuaikan sesuai dengan spesifikasi proyek.
| Pemeriksaan / Uji |
Ketersediaan |
| Komposisi Kimia |
Tersedia |

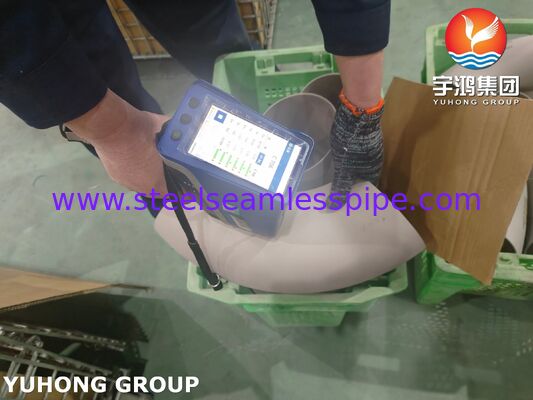

| PMI |
Tersedia atas permintaan |
| Pemeriksaan Visual |
Standar |
| Pemeriksaan Dimensi |
Standar |
| Pemeriksaan Ketebalan Dinding |
Tersedia |
| Pemeriksaan sudut siku |
Tersedia |
| Pemeriksaan Radius Lipat |
Tersedia |
| Pemeriksaan permukaan |
Standar |
| Inspeksi Pengelasan |
Menurut konstruksi |
| NDT |
Menurut kebutuhan proyek |
| MTC / Sertifikat Bahan |
Tersedia |
| Pemeriksaan Pihak Ketiga |
Atas permintaan |
Konfigurasi produk yang tersedia
| Parameter |
Pilihan |
| Bahan |
CuNi 90/10 |
| Tingkat yang terkait |
C70600* |
| Jenis siku |
45° / 90° |
| Hubungan |
Pemasangan Butt |
| Ukuran |
DIN / Disesuaikan |
| Ketebalan dinding |
Disesuaikan |
| Radius Lipat |
Menurut desain |
| Persiapan Akhir |
Pemasangan Butt |
| Kondisi permukaan |
Mill / Disesuaikan |
| Pemeriksaan |
Standar / Spesifik Proyek |
* Kesetaraan bahan akhir harus dikonfirmasi oleh komposisi kimia dan spesifikasi yang berlaku.
Opsi kustomisasi
siku dapat diproduksi atau disediakan sesuai dengan persyaratan spesifik proyek, termasuk:
- Ukuran pipa nominal
- Diameter luar
- Ketebalan dinding
- Sudut siku
- Radius tikungan
- Persiapan akhir
- Kondisi material
- Persyaratan inspeksi
- Persyaratan penandaan
- Persyaratan sertifikat
- Persyaratan kemasan
Sertifikat & Dokumentasi
Dokumen khas dapat mencakup:
- Sertifikat pengujian bahan (MTC)
- EN 10204 3.1 sertifikat
- Laporan komposisi kimia
- Laporan pengujian mekanik
- Laporan PMI
- Laporan inspeksi dimensi
- Laporan inspeksi visual
- Laporan NDT bila ditentukan
- Laporan inspeksi pihak ketiga
- Sertifikat kesesuaian
- Daftar kemasan
Dokumen dapat disiapkan sesuai dengan pesanan pembelian dan persyaratan proyek.
