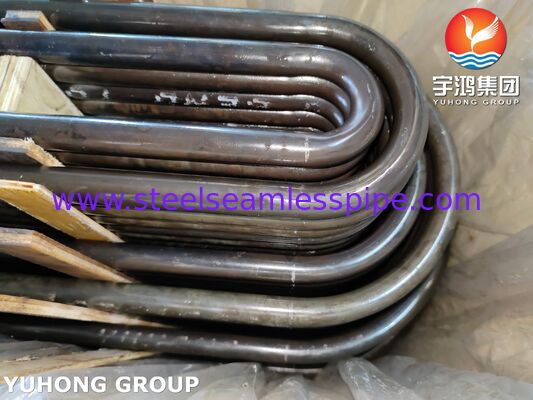

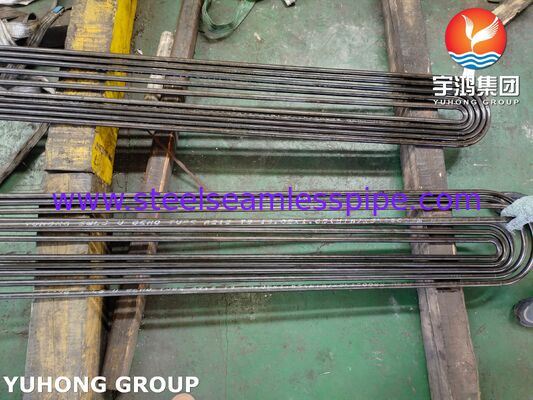

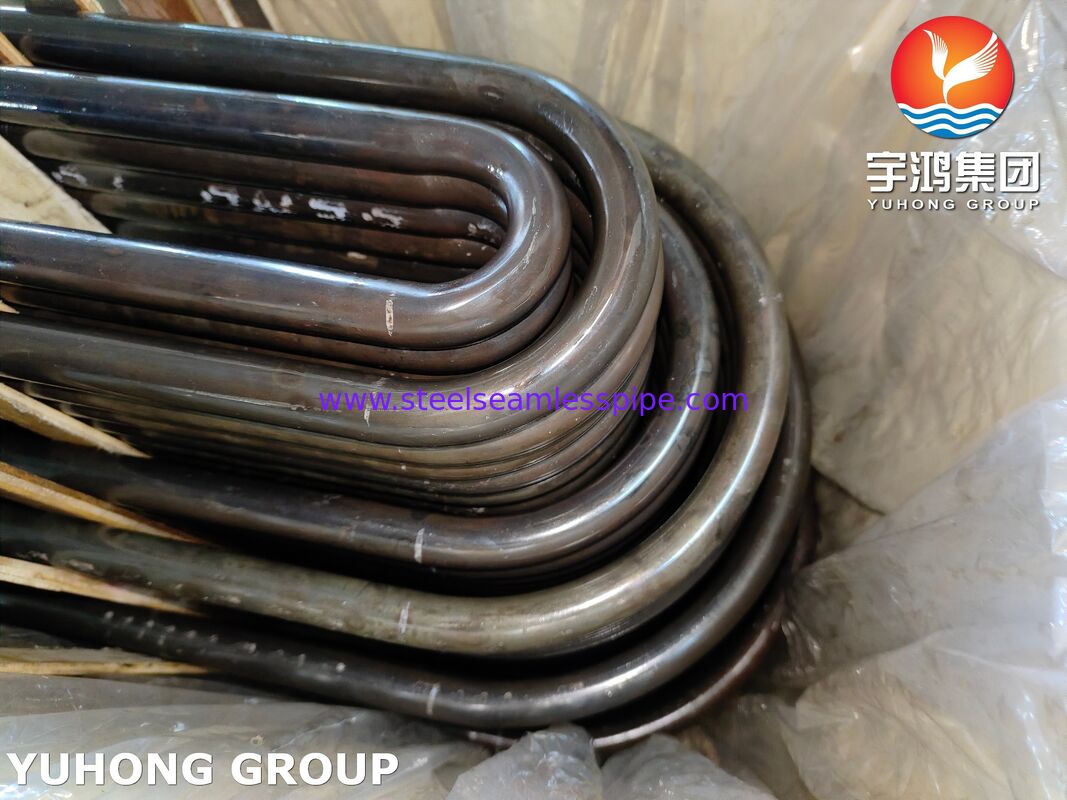

Tabung U Seamless ASME SA213 T9 untuk Layanan Penukar Panas Suhu Tinggi
Posisi Perusahaan & Produk
Yuhong Group Co., Ltd. berspesialisasi dalam solusi tabung penukar panas dengan otoritas teknis khusus dalampembentukan tabung U-bend dan perlakuan panas untuk layanan penukar panas shell-and-tube suhu tinggi. Semua produk diproduksi dan didokumentasikan sesuai dengan spesifikasi ASME Section II dan ASTM.
Komposisi Kimia (ASME SA-213 / ASTM A213 Tabel 1)
| Elemen |
Komposisi (%) |
Persyaratan |
| Karbon (C) |
≤ 0.15 |
Maks |
| Mangan (Mn) |
0.30 - 0.60 |
Rentang |
| Fosfor (P) |
≤ 0.025 |
Maks |
| Belerang (S) |
≤ 0.025 |
Maks |
| Silikon (Si) |
0.25 - 1.00 |
Rentang |
| Kromium (Cr) |
8.00 - 10.00 |
Rentang |
| Molibdenum (Mo) |
0.90 - 1.10 |
Rentang |
Referensi: ASME SA-213/SA-213M Tabel 1 (Baja Paduan Rendah - Grade T9, UNS K90941)
Kandungan kromium 9% memberikan ketahanan oksidasi melalui pembentukan lapisan oksida kromium pelindung; molibdenum 1% berkontribusi pada kekuatan mulur pada suhu tinggi.
Sifat Mekanik & Perlakuan Panas
Persyaratan Tarik dan Kekerasan (ASME SA-213 Tabel 4)
| Sifat |
Persyaratan |
| Kekuatan Tarik, min |
415 MPa (60 ksi) |
| Kekuatan Luluh, min |
205 MPa (30 ksi) |
| Perpanjangan (dalam 2 inci atau 50 mm), min |
30% |
| Kekerasan, maks |
179 HBW / 190 HV |
| Rockwell, maks |
89 HRB |
Referensi: ASME SA-213/SA-213M Tabel 4
Perlakuan Panas (ASME SA-213 Tabel 3)
| Grade |
Nomor UNS |
Jenis Perlakuan Panas |
Suhu Temper |
| T9 |
K90941 |
Anneal penuh atau isotermal; atau normalisasi dan temper |
1250°F [675°C] min |
Referensi: ASME SA-213/SA-213M Tabel 3
Perlakuan panas harus dilakukan secara terpisah dan selain pemanasan untuk pembentukan panas. Untuk baja paduan feritik termasuk T9, tabung harus dipanaskan ulang untuk perlakuan panas sesuai dengan persyaratan Tabel 3.
Persyaratan Manufaktur & Pengujian
Proses Manufaktur
Tabung harus dibuat dengan proses seamless dan harus selesai panas atau selesai dingin, sesuai spesifikasi.
Tes yang Diperlukan per ASME SA-213
Setiap lot harus menjalani inspeksi berikut:
| Tes |
Frekuensi |
| Tes tarik |
Satu spesimen dari satu tabung per lot (≤50 tabung); dua tabung per lot (>50 tabung) |
| Tes kekerasan (Brinell/Vickers/Rockwell) |
Dua tabung per lot |
| Tes perataan |
Setiap ujung satu tabung jadi per lot |
| Tes pengembangan |
Setiap ujung satu tabung jadi per lot (tabung berbeda dari tes perataan) |
| Tes Hidrostatik atau Non-destruktif Elektrik |
Setiap tabung |
Referensi: ASME SA-213/SA-213M Bagian 9 dan 10
Pertimbangan Khusus: Baja feritik tertentu yang tercakup dalam spesifikasi ini akan mengeras jika didinginkan dengan cepat dari suhu di atas kritisnya. Baja yang mengandung kromium dengan kromium 4% dan lebih tinggi—termasuk T9 dengan 8-10% Cr—dapat mengeras di udara saat didinginkan di udara dari suhu tinggi. Operasi yang melibatkan pemanasan di atas suhu kritis (pengelasan, flanging, pembengkokan panas) harus diikuti dengan perlakuan panas yang sesuai.
Kemampuan Fabrikasi Pendukung
Yuhong Group menyediakan pasokan terintegrasi untuk fabrikasi penukar panas:
| Komponen |
Kesesuaian Material |
| Tabung U-bend |
ASTM A213 T9 (dan grade T lainnya) |
| Tabung lurus |
ASTM A213 / A269 / A249 |
| Tubesheet |
SA-516 Gr.70, SA-266, material berlapis |
| Baffle |
Baja karbon, baja tahan karat |
| Casing & saluran |
SA-516 Gr.70, SA-240 |
Radius U-bend minimum: 1.5 * OD (standar), dengan radius yang lebih kecil tersedia berdasarkan kesepakatan.
Rentang Aplikasi
Tabung seamless ASME SA-213 T9 ditentukan untuk layanan suhu tinggi, tekanan tinggi, termasuk:
- Superheater dan reheater di boiler pembangkit listrik
- Penukar panas shell-and-tube di kilang dan pabrik petrokimia
- Bundel tabung penukar panas untuk layanan proses suhu tinggi
- Bagian tabung penukar panas berpendingin udara
- Bagian konveksi pemanas bakar dan tabung tungku cracking
Lingkup operasi: Layanan berkelanjutan pada suhu hingga sekitar 600-650°C (1110-1200°F) dengan ketahanan oksidasi dan kekuatan mulur terjaga.
Sorotan Teknis & Kustomisasi
Ketahanan Oksidasi: Kandungan kromium 8-10% membentuk kerak oksida pelindung yang stabil, memberikan ketahanan superior terhadap pengkaratan di lingkungan pengoksidasi dan uap suhu tinggi dibandingkan dengan grade paduan yang lebih rendah.
Kekuatan Mulur: Penambahan molibdenum 0,90-1,10% memberikan kekuatan suhu tinggi dan ketahanan mulur yang ditingkatkan yang penting untuk layanan jangka panjang dalam aplikasi superheater dan reheater.
Kustomisasi Tersedia:
- Diameter luar: 6,35mm hingga 219,1mm (atau sesuai spesifikasi)
- Ketebalan dinding: 0,8mm hingga 15mm (dinding minimum atau rata-rata sesuai pesanan)
- Panjang: Panjang spesifik atau acak hingga 12m+
- Radius U-bend: Standar 1,5*OD; radius kustom tersedia
- Finishing permukaan: As-rolled, pickled, atau bright annealed
- Persiapan ujung: Polos, bevel, atau berulir
FAQ - Pertimbangan Teknis untuk Pemilihan U-Tube T9
T: Mengapa memilih T9 daripada T22 atau T11 untuk layanan superheater?
T9 menawarkan ketahanan oksidasi dan kekuatan mulur yang lebih tinggi pada suhu tinggi karena kandungan kromium 9% dan molibdenum 1%, membuatnya cocok untuk bagian superheater dan reheater yang lebih panas di mana grade paduan yang lebih rendah dapat mengalami pengkaratan yang dipercepat.
T: Perlakuan panas apa yang diperlukan untuk tabung ASME SA-213 T9?
Tabung T9 harus dinormalisasi dan ditemper, atau di-anneal penuh atau isotermal, dengan suhu temper minimum 1250°F [675°C]. Perlakuan panas harus dilakukan terpisah dari pembentukan panas.
T: Pengujian apa yang wajib untuk U-tube T9?
Setiap tabung memerlukan pengujian hidrostatik atau elektrik non-destruktif. Per lot, tes tarik, kekerasan, perataan, dan pengembangan diperlukan dari tabung yang ditunjuk.
