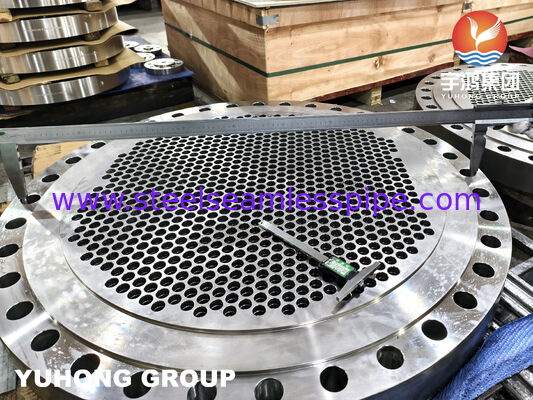

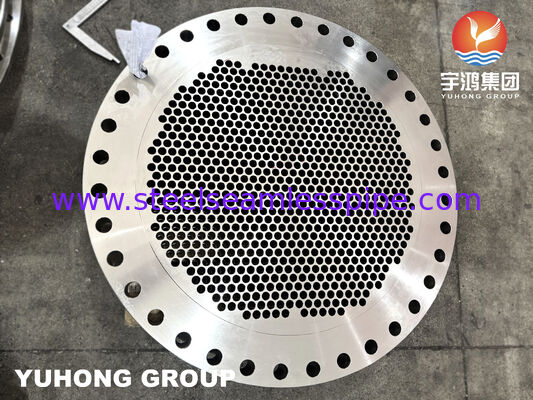

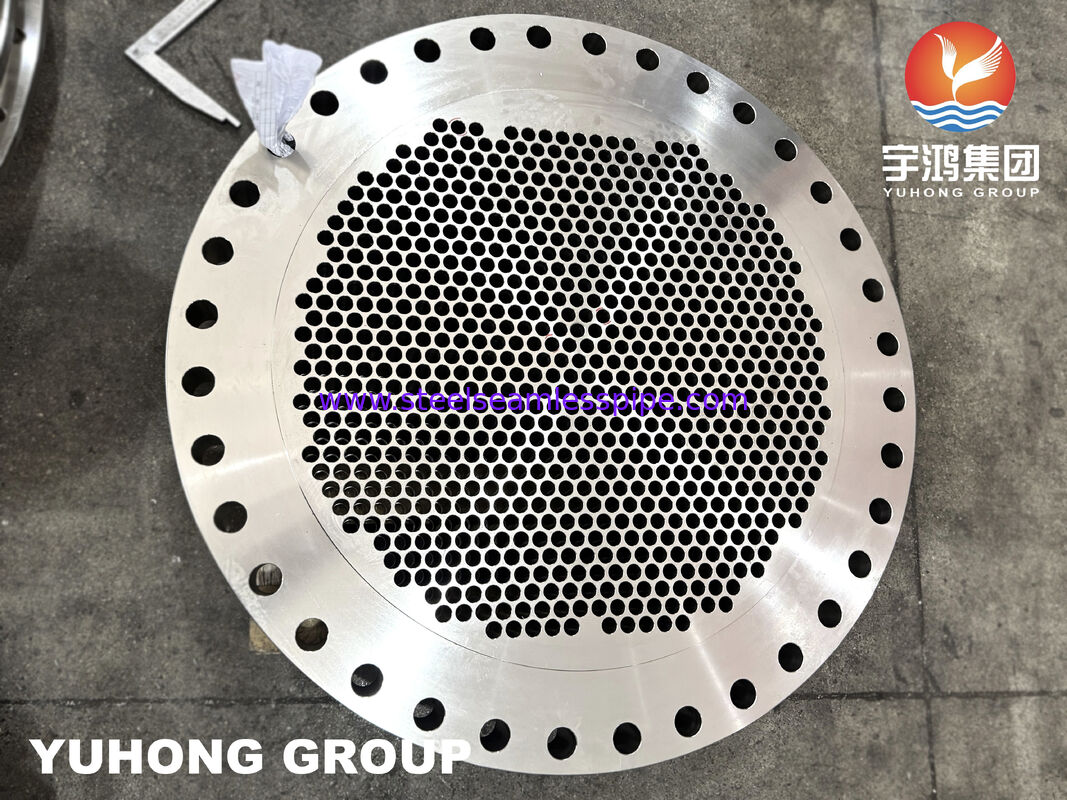

Lembaran Tabung Tempa Baja Tahan Karat ASTM A182 F316L dengan Lubang Tabung yang Dimesin Presisi untuk Penukar Panas

ASTM A182 F316L Stainless Steel Forged Tubesheet

Pengantar Produk

Lembaran Tabung Tempa F316L untuk Peralatan Perpindahan Panas Bertekanan

Tubesheet ASTM A182 F316L adalah komponen baja tahan karat tempa yang digunakan untuk mengamankan tabung penukar panas dan memisahkan atau mengontrol fluida sisi proses dalam peralatan shell-and-tube.

Diproduksi dari baja tahan karat austenitik 316L, tubesheet menggabungkan ketahanan korosi dengan kemampuan las yang baik dan cocok untuk peralatan yang terpapar kelembaban, klorida, dan berbagai fluida proses.

Tubesheet dapat dipasok dengan lubang tabung, permukaan penyegelan sisi shell, alur partisi pass, dan lubang baut yang dimesin presisi sesuai dengan gambar penukar panas. Diameter lubang tabung, pitch, tata letak, dan toleransi pengeboran dapat dikontrol sesuai dengan metode penyambungan tabung-ke-tubesheet yang diperlukan.

Tergantung pada desain peralatan, lubang tabung dapat disiapkan untuk ekspansi roller, pengelasan segel, pengelasan kekuatan, atau sambungan tabung yang diperluas-dan-dilas.

Spesifikasi Teknis

Dimensi Khas

Fitur Produk

• Pemesinan Lubang Tabung Presisi

Lubang tabung dimesin CNC sesuai dengan diameter, pitch, toleransi posisi, dan tata letak tubesheet yang ditentukan.

• Beberapa Konfigurasi Sambungan Tabung

Tubesheet dapat disiapkan untuk ekspansi mekanis, pengelasan segel, pengelasan kekuatan, atau kombinasi ekspansi dan pengelasan.

• Konstruksi F316L Tahan Korosi

Baja tahan karat F316L menyediakan metalurgi austenitik yang mengandung molibdenum untuk ketahanan yang lebih baik terhadap korosi terlokalisasi dibandingkan dengan baja tahan karat 304L konvensional.

• Partisi Pass yang Disesuaikan

Alur partisi pass dan area dudukan gasket dapat dimesin sesuai dengan pengaturan aliran fluida yang diperlukan.

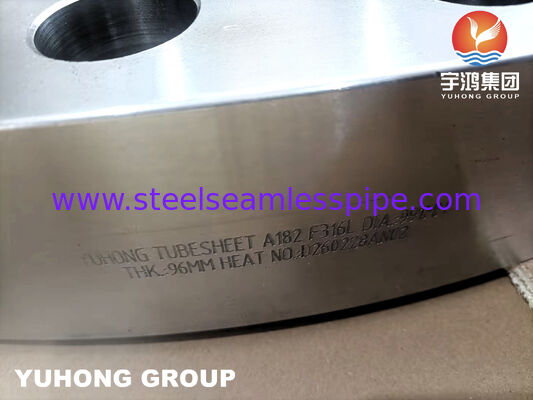

• Material Tempa yang Dapat Dilacak

Ketertelusuran nomor panas, PMI, dan sertifikasi material dapat disediakan untuk proyek peralatan bertekanan.

Aplikasi Khas

• Penukar Panas Shell & Tube

• Penukar Panas Tubesheet Tetap

• Penukar Panas Kepala Mengambang

• Pendingin Proses

• Kondensor

• Reboiler

• Pemanas Air Umpan

• Peralatan Proses Kimia

• Peralatan Proses Farmasi

• Peralatan Desalinasi

Sambungan Tabung-ke-Tubesheet Khas

• Ekspansi Mekanis

Ujung tabung diperluas terhadap lubang tabung untuk menciptakan kontak mekanis dan penyegelan.

• Pengelasan Segel

Las diaplikasikan pada antarmuka tabung-ke-tubesheet ketika perlindungan kebocoran tambahan diperlukan.

• Pengelasan Kekuatan

Tabung dilas ke tubesheet untuk membentuk sambungan tabung struktural.

• Ekspansi + Pengelasan Segel

Ekspansi mekanis dikombinasikan dengan pengelasan segel untuk aplikasi yang memerlukan retensi mekanis dan penyegelan yang ditingkatkan.

Grade Material Setara

Inspeksi & Dokumentasi

• Identifikasi Material Positif (PMI)

• Pengujian Ultrasonik (UT)

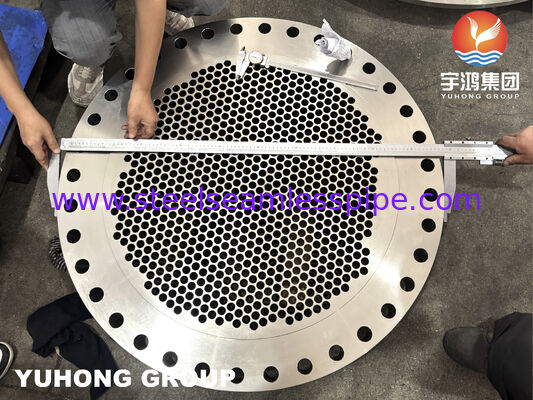

• Inspeksi Dimensi

• Inspeksi Diameter Lubang Tabung

• Inspeksi Posisi Lubang Tabung

• Inspeksi Kerataan

• Pengujian Kekerasan

• Inspeksi Visual

• EN 10204 3.1 MTC

• Inspeksi EN 10204 3.2

FAQ

• Untuk apa tubesheet F316L digunakan?

Terutama digunakan dalam penukar panas shell-and-tube, kondensor, reboiler, dan peralatan proses tubular lainnya.

• Bisakah pola lubang tabung disesuaikan?

Ya. Diameter tabung, pitch, jumlah lubang, tata letak, dan partisi pass dapat diproduksi sesuai dengan gambar peralatan.

• Metode penyambungan tabung apa yang tersedia?

Konfigurasi ekspansi mekanis, pengelasan segel, pengelasan kekuatan, dan kombinasi ekspansi-dan-pengelasan dapat disiapkan.

• Bisakah tubesheet F316L dipasok dengan dokumentasi inspeksi?

Ya. Dokumentasi PMI, inspeksi dimensi, UT, dan EN 10204 3.1/3.2 dapat disediakan sesuai dengan persyaratan proyek.

① Tubesheet Tetap vs Tubesheet Kepala Mengambang

• Penukar Panas Tubesheet Tetap

• Penukar Panas Kepala Mengambang

• Desain Lembaran Tabung

• Kompensasi Ekspansi Termal

② Pola Lubang Tabung

• Pitch Segitiga

• Pitch Segitiga Berputar

• Pitch Persegi

• Pitch Persegi Berputar

③ Sambungan Tabung-ke-Tubesheet

Ekspansi Tabung / Penggulungan Tabung / Pengelasan Segel / Pengelasan Kekuatan / Alur Lubang Tabung / Kebocoran Sambungan Tabung
