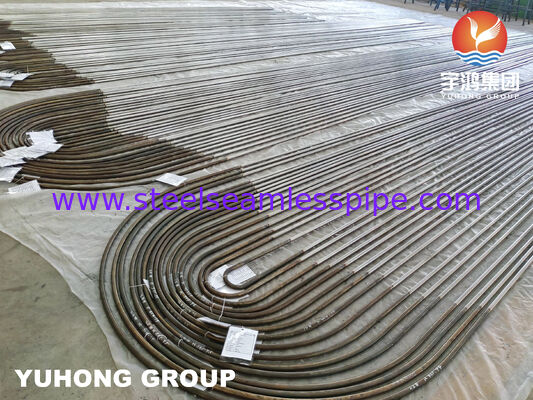

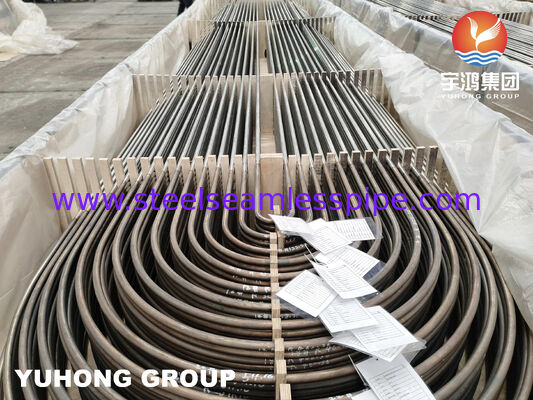

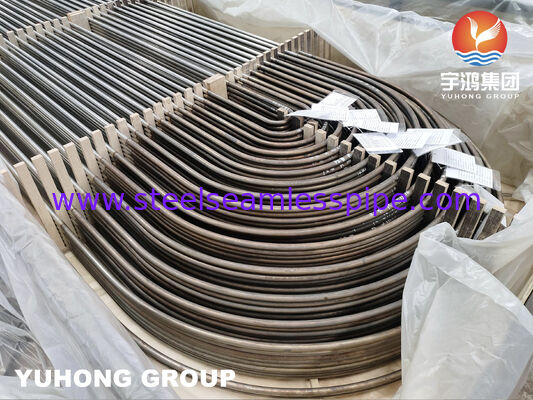

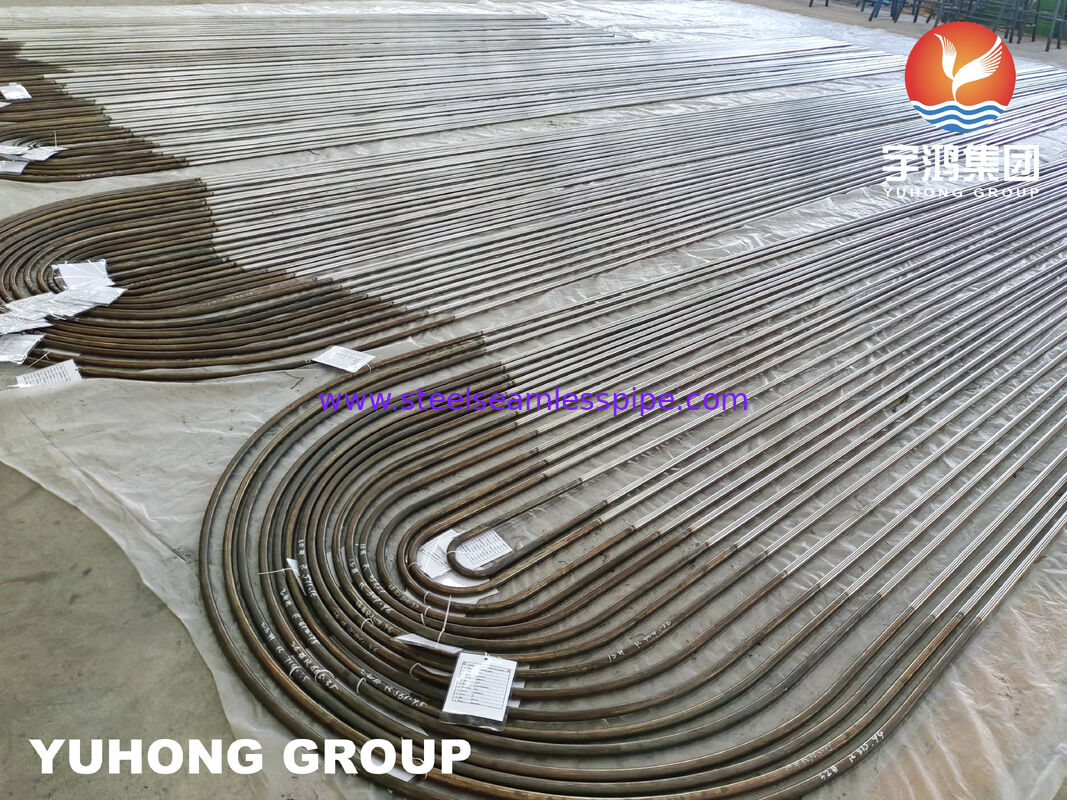

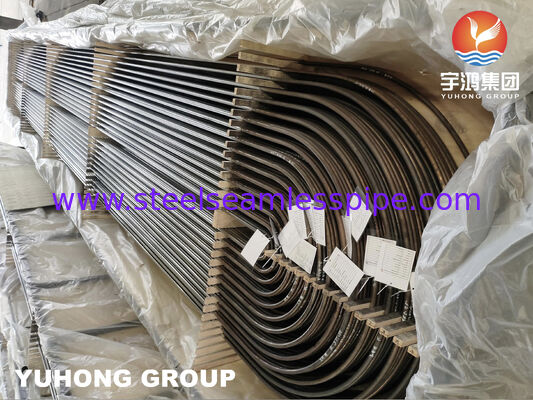

Tabung U Lentur Tanpa Sambungan Baja Tahan Karat ASTM A213 TP316L
Tinjauan Produk
Tabung Lentur U Presisi untuk Bundel Tabung Penukar Panas
Tabung Lentur U Tanpa Sambungan ASTM A213 TP316L diproduksi dari tabung baja tahan karat tanpa sambungan melalui proses pembengkokan dingin presisi dan perlakuan panas untuk penukar panas shell and tube, kondensor, dan boiler.
Dibandingkan dengan tabung lurus, tabung lentur U menghilangkan sambungan las perantara di dalam penukar panas, mengurangi potensi titik kebocoran sambil meningkatkan keandalan struktural dan efisiensi termal. Setiap tabung dibengkokkan ke radius garis tengah yang ditentukan dan diperiksa untuk memastikan akurasi dimensi, integritas ketebalan dinding, dan kualitas permukaan.
Baja tahan karat TP316L rendah karbon memberikan ketahanan yang sangat baik terhadap korosi pitting dan intergranular setelah pengelasan, membuat tabung ini cocok untuk air pendingin yang mengandung klorida, cairan pemrosesan kimia, dan sistem perpindahan panas industri.
Spesifikasi Teknis
|
Item
|
Spesifikasi
|
|
Nama Produk
|
Tabung U Lentur Tanpa Sambungan ASTM A213 TP316L
|
|
Standar
|
ASTM A213 / ASME SA213
|
|
Grade Material
|
TP316L / UNS S31603
|
|
Tipe Produk
|
Tabung Lentur U Tanpa Sambungan
|
|
Proses Manufaktur
|
Ditarik Dingin + Pembengkokan U CNC
|
|
Radius Lentur
|
Disesuaikan Sesuai TEMA
|
|
Diameter Luar
|
12,7–50,8 mm
|
|
Ketebalan Dinding
|
0,8–3,5 mm
|
|
Panjang Tabung
|
Disesuaikan
|
|
Finishing Permukaan
|
Annealed & Pickled
|
|
Perlakuan Panas
|
Annealed Larutan Setelah Pembengkokan
|
|
Inspeksi
|
Hidrostatik, Arus Eddy, PMI
|
|
Sertifikat
|
EN10204 3.1
|
Komposisi Kimia
|
Elemen
|
Kandungan (%)
|
|
Karbon
|
≤0,030
|
|
Kromium
|
16,0–18,0
|
|
Nikel
|
10,0–14,0
|
|
Molibdenum
|
2,0–3,0
|
|
Mangan
|
≤2,00
|
|
Silikon
|
≤1,00
|
|
Fosfor
|
≤0,045
|
|
Belerang
|
≤0,030
|
Sifat Mekanik
|
Properti
|
Persyaratan
|
|
Kekuatan Tarik
|
≥485 MPa
|
|
Kekuatan Luluh
|
≥170 MPa
|
|
Perpanjangan
|
≥35%
|
|
Kekerasan
|
≤90 HRB
|
Fitur Produk
- Konstruksi Tanpa Sambungan untuk Perpindahan Panas Bebas Kebocoran
Tanpa las longitudinal, tabung tanpa sambungan memberikan ketebalan dinding yang konsisten dan kinerja yang andal di bawah tekanan.
- Pembentukan Lentur U Presisi
Pembengkokan terkontrol meminimalkan penipisan dinding dan ovalitas sambil mempertahankan konsistensi dimensi di seluruh bundel tabung.
- Material TP316L Rendah Karbon
Kandungan karbon rendah meningkatkan ketahanan terhadap korosi intergranular setelah pengelasan dan fabrikasi.
- Dioptimalkan untuk Perakitan Bundel Tabung
Setiap tabung lentur U diproduksi sesuai gambar pelanggan dan persyaratan TEMA, memastikan pemasangan yang mulus ke dalam tubesheet.
Setiap batch produksi dapat dipasok dengan identifikasi material, catatan inspeksi, dan sertifikasi EN10204 3.1.
Dimensi yang Tersedia
|
Parameter
|
Rentang
|
|
Diameter Luar
|
12,7–50,8 mm
|
|
Ketebalan Dinding
|
0,8–3,5 mm
|
|
Panjang Kaki Lurus
|
Disesuaikan
|
|
Radius Lentur
|
Disesuaikan
|
|
Panjang Tabung
|
Sesuai Gambar
|
Aplikasi
-
Penukar Panas Shell & Tube
-
Kondensor Permukaan
-
Unit Pemulihan Panas Limbah
-
Boiler Industri
-
Pabrik Petrokimia
-
Pabrik Pupuk
-
Peralatan Farmasi
-
Sistem Pengolahan Makanan
-
Pembangkit Listrik
-
Peralatan Pertukaran Panas Lepas Pantai
Inspeksi & Pengujian
Mengapa Memilih Tabung Lentur U YUHONG
-
Pembengkokan dingin presisi dengan radius lentur terkontrol
-
Annealed larutan setelah pembengkokan
-
Konstruksi tanpa sambungan untuk aplikasi bertekanan
-
Dimensi yang disesuaikan sesuai gambar TEMA
-
Dokumentasi inspeksi lengkap tersedia
-
Kemasan ekspor untuk transportasi jarak jauh
Pertanyaan yang Sering Diajukan
1. Untuk apa tabung lentur U TP316L digunakan?
Tabung lentur U TP316L terutama digunakan dalam penukar panas shell and tube, kondensor, dan bundel tabung boiler.
2. Mengapa tabung lentur U tanpa sambungan lebih disukai?
Tabung tanpa sambungan menghilangkan las longitudinal, memberikan kekuatan yang seragam dan mengurangi potensi titik kebocoran.
3. Bisakah radius lentur disesuaikan?
Ya. Radius lentur, panjang kaki lurus, dan dimensi keseluruhan dapat diproduksi sesuai gambar pelanggan atau persyaratan TEMA.
4. Laporan inspeksi apa yang tersedia?
Laporan MTC EN10204 3.1, pengujian hidrostatik, pengujian arus eddy, inspeksi PMI, dan inspeksi dimensi tersedia.
Produk Terkait
-
Tabung Lentur U ASTM A213 TP304
-
Tabung U Tanpa Sambungan ASTM A213 TP321
-
Tabung Lentur U ASTM A213 TP347H
-
Tabung Lentur U Baja Karbon ASTM A179
-
Tabung Lentur U Monel 400 ASTM B163
-
Tabung Lentur U Titanium Grade 2 ASTM B338
Tabung Lentur U vs Tabung Lurus
|
Fitur
|
Tabung Lentur U
|
Tabung Lurus
|
|
Sambungan Las di Dalam Bundel
|
Tidak Ada
|
Diperlukan di bagian kembali
|
|
Desain Penukar Panas
|
Lebih Disukai
|
Standar
|
|
Perakitan Bundel Tabung
|
Disederhanakan
|
Koneksi tambahan mungkin diperlukan
|
|
Risiko Kebocoran
|
Berkurang
|
Tergantung pada desain sambungan
|
