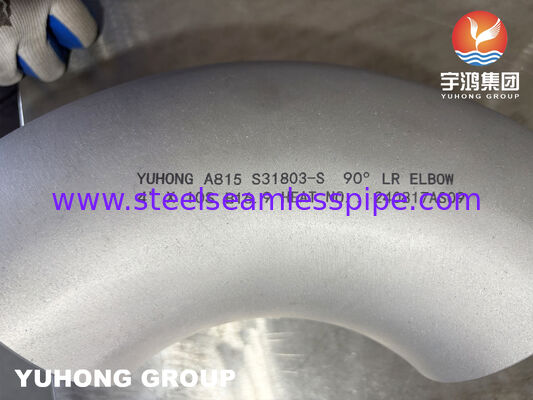

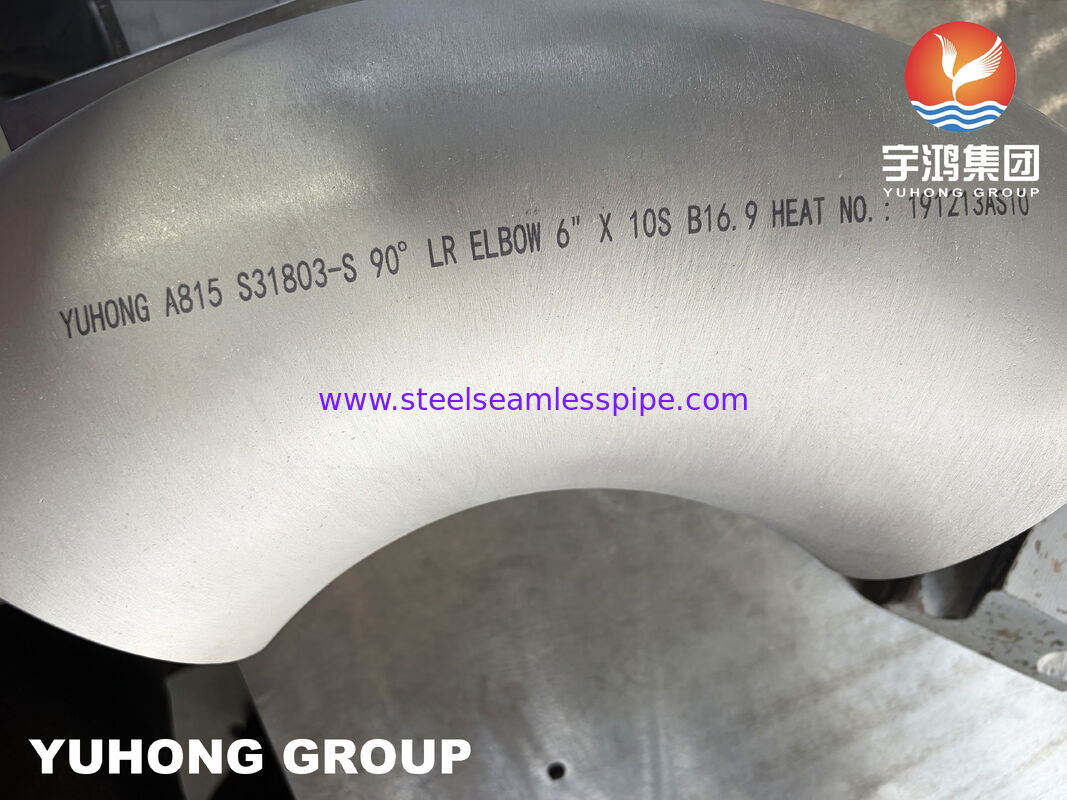

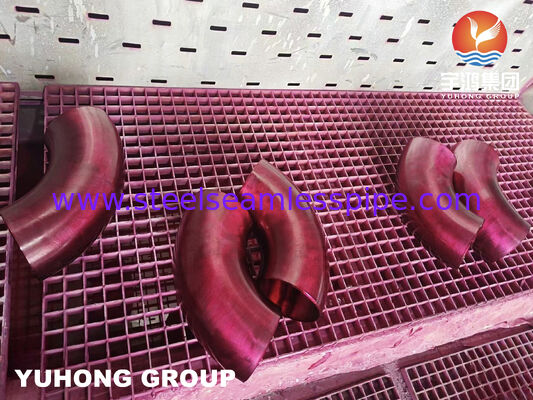

ASTM A815 UNS S31803 Duplex Stainless Steel 90LR Elbow
Gambaran Produk
Elbow Radius Panjang Stainless Steel Duplex untuk Pipa Tahan Korosi Tinggi
ASTM A815 UNS S31803 Duplex Stainless Steel 90LR Elbow adalah fitting pipa tempa atau dibentuk yang dirancang untuk mengubah arah aliran dalam sistem perpipaan berkinerja tinggi. Diproduksi sesuai spesifikasi ASTM A815 / ASME SA815, elbow stainless steel duplex ini menggabungkan kekuatan mekanik tinggi dengan ketahanan yang sangat baik terhadap korosi akibat klorida, menjadikannya cocok untuk lingkungan industri yang menuntut.
Struktur duplex S31803 mengandung fase ferritik dan austenitik, memberikan kekuatan yang lebih baik dibandingkan baja tahan karat austenitik konvensional sambil mempertahankan ketahanan korosi yang baik. Desain radius panjang (1.5D) mengurangi turbulensi aliran dan kehilangan tekanan, menjadikannya banyak digunakan dalam aplikasi perpipaan lepas pantai, pemrosesan kimia, minyak dan gas, desalinasi, dan kelautan.
Spesifikasi Teknis
|
Item
|
Spesifikasi
|
|
Nama Produk
|
ASTM A815 UNS S31803 Duplex Stainless Steel 90LR Elbow
|
|
Standar
|
ASTM A815 / ASME SA815
|
|
Grade Material
|
UNS S31803 / Duplex 2205
|
|
Tipe Produk
|
Elbow Radius Panjang 90 Derajat
|
|
Tipe Radius
|
Radius Panjang (1.5D)
|
|
Proses Manufaktur
|
Dibentuk Panas / Dibentuk Dingin
|
|
Rentang Ukuran
|
NPS 1/2" – 48"
|
|
Ketebalan Dinding
|
SCH 5S – XXS
|
|
Tipe Koneksi
|
Sambungan Las Tumpul (Butt Weld)
|
|
Perlakuan Panas
|
Annealed Larutan
|
|
Finishing Permukaan
|
Dipickel / Dipoles / Dimachined
|
|
Pengujian
|
PMI, Inspeksi Dimensi, Uji Hidrostatik (Jika Diperlukan)
|
|
Sertifikasi
|
EN 10204 3.1 MTC Tersedia
|
Komposisi Kimia
|
Elemen
|
Kandungan (%)
|
|
Kromium (Cr)
|
21.0–23.0
|
|
Nikel (Ni)
|
4.5–6.5
|
|
Molibdenum (Mo)
|
2.5–3.5
|
|
Nitrogen (N)
|
0.08–0.20
|
|
Karbon (C)
|
≤0.030
|
|
Mangan (Mn)
|
≤2.00
|
|
Silikon (Si)
|
≤1.00
|
|
Fosfor (P)
|
≤0.030
|
|
Belerang (S)
|
≤0.020
|
|
Besi (Fe)
|
Sisa
|
Sifat Mekanik
|
Properti
|
Persyaratan
|
|
Kekuatan Tarik
|
≥620 MPa
|
|
Kekuatan Luluh
|
≥450 MPa
|
|
Perpanjangan
|
≥25%
|
|
Kekerasan
|
≤290 HB
|
Fitur Produk
- Struktur Duplex Berkekuatan Tinggi
Baja tahan karat duplex UNS S31803 menggabungkan mikrostruktur ferritik dan austenitik, memberikan kekuatan luluh yang lebih tinggi daripada baja tahan karat 316L standar untuk aplikasi perpipaan bertekanan.
- Ketahanan Unggul terhadap Korosi Klorida
Kombinasi kromium, molibdenum, dan nitrogen meningkatkan ketahanan terhadap korosi pitting dan celah, terutama di lingkungan yang mengandung klorida seperti air laut dan media proses kimia.
- Desain Radius Panjang untuk Aliran Efisien
Desain elbow 90LR (1.5D) memberikan transisi aliran yang lebih mulus dibandingkan dengan elbow radius pendek, mengurangi turbulensi dan penurunan tekanan dalam sistem perpipaan.
- Koneksi Pipa Las yang Andal
Desain ujung las tumpul memungkinkan pengelasan penetrasi penuh dengan pipa yang berdekatan, menciptakan sistem perpipaan yang kontinu yang cocok untuk layanan bertekanan.
- Cocok untuk Kondisi Industri Agresif
Dirancang untuk aplikasi di mana kekuatan mekanik dan ketahanan korosi diperlukan, termasuk platform lepas pantai, pabrik kimia, dan sistem kelautan.
Mengapa Memilih Elbow Duplex S31803 Dibandingkan 316L?
|
Fitur
|
Duplex UNS S31803
|
Baja Tahan Karat 316L
|
|
Struktur Material
|
Duplex Ferritik + Austenitik
|
Austenitik
|
|
Kekuatan Luluh
|
Lebih Tinggi
|
Lebih Rendah
|
|
Ketahanan Klorida
|
Sangat Baik
|
Baik
|
|
Ketahanan Retak Korosi Tegangan
|
Lebih Baik
|
Sedang
|
|
Layanan Lepas Pantai
|
Lebih Disukai
|
Terbatas Tergantung Kondisi
|
|
Aplikasi Tekanan Berat
|
Cocok
|
Layanan Umum
|
Dimensi yang Tersedia
|
Parameter
|
Rentang
|
|
Ukuran
|
NPS 1/2"–48"
|
|
Tipe Elbow
|
Radius Panjang 90 Derajat
|
|
Radius
|
1.5D
|
|
Ketebalan
|
SCH 5S–XXS
|
|
Tipe Ujung
|
Sambungan Las Tumpul (Butt Weld)
|
|
Standar
|
ASME B16.9 / MSS SP-43 (Sesuai Kebutuhan)
|
|
Dimensi Kustom
|
Tersedia
|
Aplikasi
ASTM A815 UNS S31803 90LR Elbow banyak digunakan dalam:
-
Platform Minyak & Gas Lepas Pantai
-
Pabrik Petrokimia
-
Sistem Pemrosesan Kimia
-
Fasilitas Desalinasi
-
Sistem Perpipaan Kelautan
-
Sistem Pendingin Air Laut
-
Fasilitas LNG
-
Pembangkit Listrik
-
Sistem Perpipaan Bertekanan
-
Industri Pulp & Kertas
-
Pabrik Pupuk
-
Pengolahan Air Industri

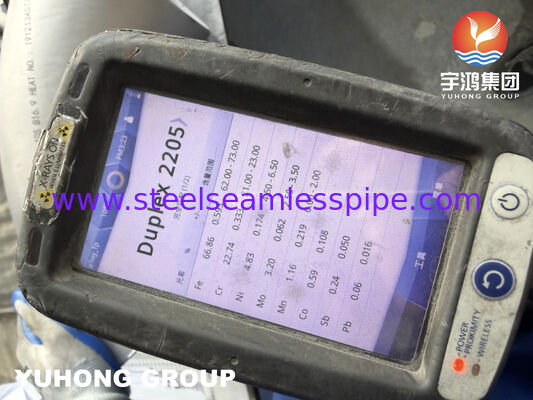

Inspeksi dan Pengujian
Opsi inspeksi meliputi:
Mengapa Memilih Elbow Duplex S31803 YUHONG
-
Diproduksi sesuai persyaratan ASTM A815 / ASME SA815
-
Struktur annealed larutan baja tahan karat duplex
-
Cocok untuk sistem perpipaan korosif dan bertekanan tinggi
-
Desain radius panjang untuk kinerja aliran yang lebih baik
-
Dokumentasi inspeksi lengkap tersedia
-
Dimensi yang disesuaikan didukung untuk proyek industri
Pertanyaan yang Sering Diajukan
- Apa itu elbow ASTM A815 S31803?
Elbow ASTM A815 S31803 adalah fitting las tumpul baja tahan karat duplex yang dirancang untuk sistem perpipaan industri yang membutuhkan kekuatan tinggi dan ketahanan korosi.
- Apa perbedaan antara elbow 90LR dan 90SR?
Elbow 90LR memiliki radius panjang sekitar 1.5 kali diameter pipa, memberikan aliran yang lebih mulus dibandingkan dengan elbow radius pendek.
- Mengapa menggunakan fitting baja tahan karat duplex?
Baja tahan karat duplex menawarkan kekuatan mekanik yang lebih tinggi dan ketahanan yang lebih baik terhadap korosi klorida dan retak korosi tegangan dibandingkan dengan baja tahan karat konvensional.
- Apakah S31803 sama dengan Duplex 2205?
Ya. UNS S31803 adalah salah satu grade yang umum dikenali dalam keluarga Duplex 2205.
- Bisakah elbow duplex yang disesuaikan dipasok?
Ya. Ukuran, ketebalan dinding, radius, persiapan ujung, dan persyaratan inspeksi dapat disesuaikan sesuai spesifikasi proyek.
