EN10216-2 P235GH TC1 SEAMLESS J TUBE DAN U BEND TUBE UNTUK BOILER PENUKAR PANAS

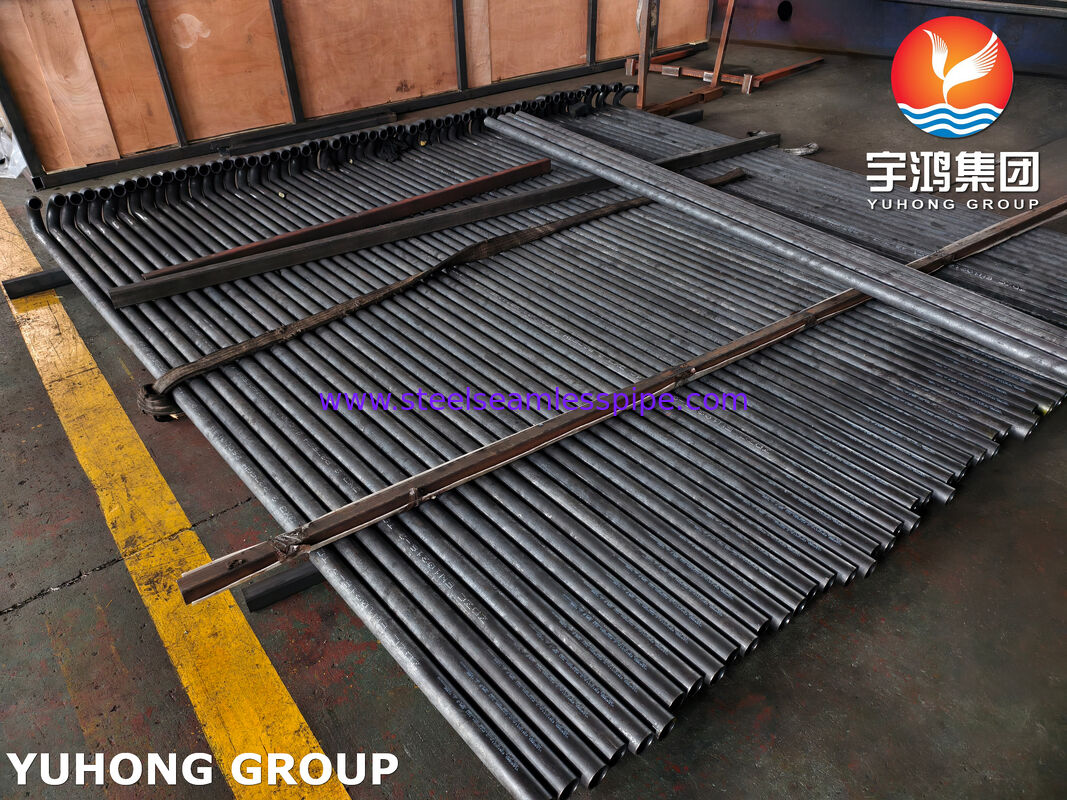

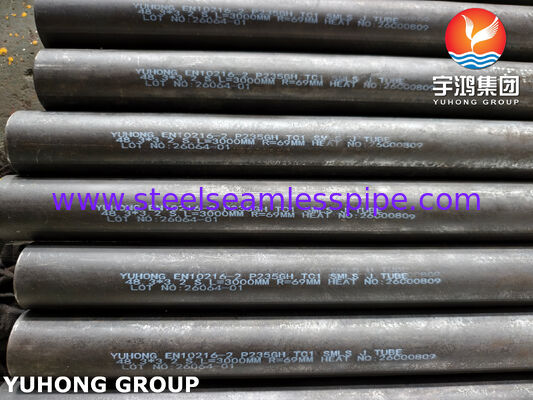

EN10216-2 P235GH TC1 Seamless J-Tube adalah tabung baja seamless yang diproduksi sesuai dengan standar Eropa EN 10216-2, terbuat dari bahan P235GH, dengan kategori pengujian TC1, dan dibentuk menjadi bentuk "J" (tabung bengkok dengan satu kaki lebih panjang dari yang lain, mirip dengan tabung-U tetapi dengan ujung lurus yang tidak sama).
EN 10216-2Standar Eropa untuk tabung baja mulus untuk keperluan tekanan pada suhu tinggi.
P235GH Material kelas baja non-paduan dan tahan panas untuk peralatan bertekanan."P"=tekanan,"235"=kekuatan leleh minimum 235 MPa pada suhu kamar,"GH"=cocok untuk layanan suhu tinggi (hingga~400°C).
Kategori Pengujian TC1 1 – tingkat dasar persyaratan pengujian non-destruktif dan mekanis (misalnya, uji tarik, perataan, tekuk, dan pemeriksaan hidrostatik atau ultrasonik per batch).

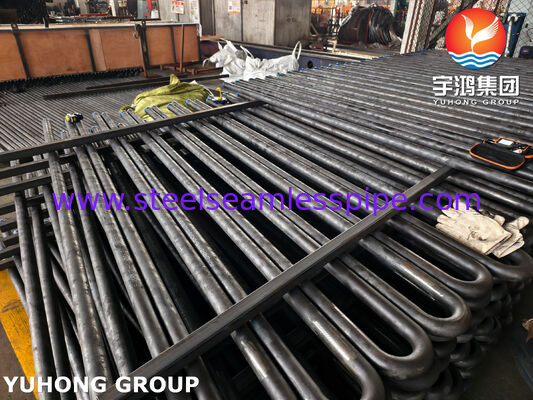

J-Tube Konfigurasi tabung bengkok berbentuk seperti "J", dengan salah satu ujung lurus lebih panjang dari yang lain. Ini adalah varian dari tabung-U, dirancang untuk tata letak perpipaan yang kompak atau spesifik.
Aplikasi Utama
Tabung jenis ini dirancang khusus untuk layanan suhu tinggi dan tekanan tinggi. Kegunaan utamanya meliputi:
-Ketel uap – misalnya, panel dinding air, economizer, dan pipa uap bertekanan rendah.
-Penukar panas–bundel tabung untuk kondensor, pemanas air umpan, dan sistem pendingin.
-Bejana tekan–komponen dalam peralatan tekanan kimia, petrokimia, dan industri.
-Sistem perpipaan – pengangkutan air panas, uap, atau cairan bersuhu tinggi di pembangkit listrik dan fasilitas industri.
Keuntungan Utama
Dibandingkan dengan tabung baja karbon biasa,EN10216-2 P235GH TC1 Seamless J-Tubemenawarkan keuntungan sebagai berikut:
Performa suhu tinggi yang luar biasa Mempertahankan kekuatan mekanik dan ketahanan mulur yang baik pada suhu pengoperasian hingga~400°C.
Kapasitas menahan tekanan yang andal Kekuatan luluh minimum 235 MPa dan ketangguhan yang baik memenuhi persyaratan peralatan tekanan yang berat.
Kemampuan las dan kemampuan kerja yang baik Setara dengan karbon rendah membuatnya mudah untuk dilas dan dibentuk selama fabrikasi.
Konstruksi mulusTidak ada jahitan yang dilas berarti tidak ada titik lemah–secara signifikan meningkatkan keselamatan dan keandalan di bawah tekanan tinggi.
Kemampuan beradaptasi desain yang fleksibelBentuk "J" memungkinkan tata letak peralatan yang lebih kompak dan kompensasi ekspansi termal yang lebih baik dibandingkan dengan tabung lurus atau bahkan berbentuk U.
| C |
≤0,16 |
| Ya |
≤0,35 |
| M N |
≤1.20 |
| P |
0,025 |
| S |
0,010 |
| Al |
≥0,020 |
| Kr |
≤0,30 |
| Cu |
≤0,30 |
| Mo |
≤0,08 |
| Catatan |
≤0,020 |
| Tidak |
≤0,30 |
| Ti |
≤0,40 |
| V |
≤0,02 |
Sifat Mekanik P235GH
| Nilai |
Kekuatan tarik Rm |
Kekuatan hasil YS |
Pemanjangan A(％) |
| P235GH TC1 |
360-500 MPa |
≥235 |
≥25 |
Toleransi dimensi EN 10216-2
Toleransi pada diameter luar dan ketebalan dinding
| Diameter Luar D mm |
Toleransi pada D |
Toleransi pada T untuk rasio T/D |
| |
|
≤ 0,025 |
> 0,025
≤ 0,050 |
> 0,050
≤ 0,10 |
> 0,10 |
| D ≤ 219,1 |
± 1% atau ± 0,5 mm
mana yang lebih besar |
± 12,5% atau ± 0,4 mm mana yang lebih besar |
| D > 219,1 |
± 20% |
± 15% |
± 12,5% |
± 10% a |
| a Untuk diameter luar D ≥ 355,6 mm diperbolehkan melebihi ketebalan dinding atas secara lokal sebanyak 5% dari ketebalan dinding T |
Aplikasi
- ketel
- Kapal Tekanan
- Penukar Panas
- Sistem Perpipaan
- Industri Energi
- Industri Kimia
- Teknik Otomotif dan Mesin
