ASME SA336 F11 CL2 Flange Penutup Saluran Chrome-Moly yang Dipalsukan untuk Layanan Hidrogen/Uap Suhu Tinggi

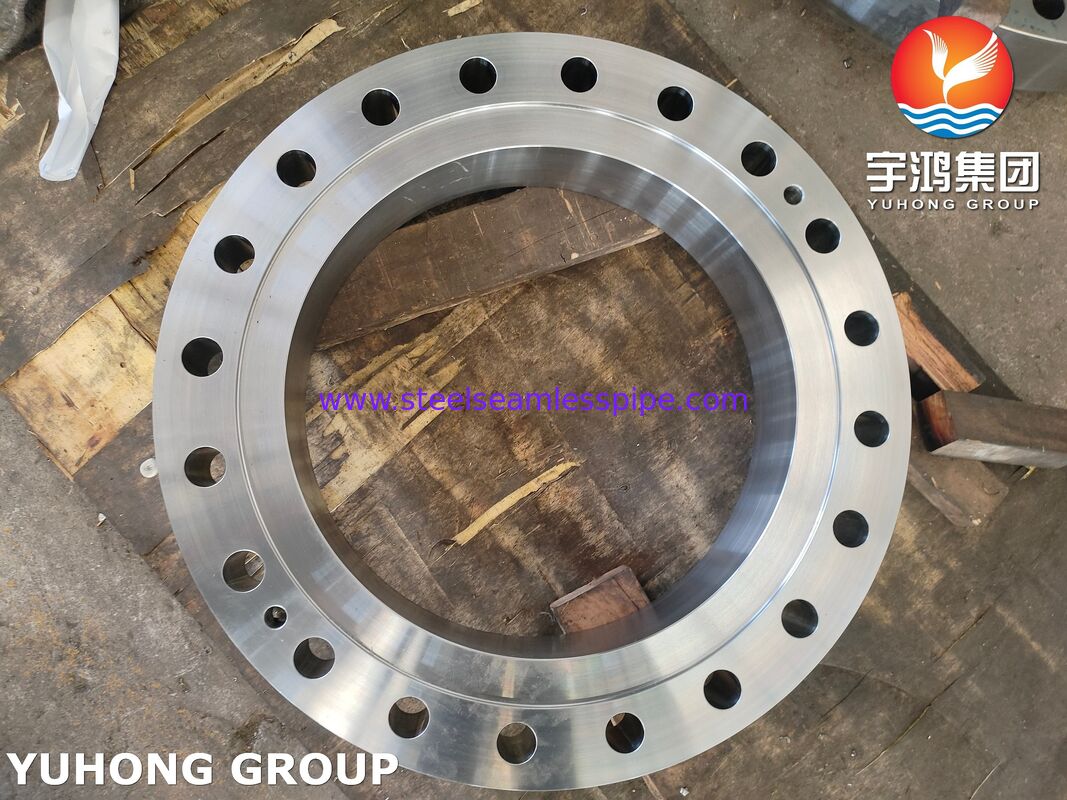

ASME SA336 F11 CL2 Channel Cover Flange

Apakah Anda mendesain sistem termal untuk layanan hidrogen yang parah, atau mengganti flange bonet bocor pada generator uap bertekanan tinggi?Memastikan integritas struktural jangka panjang pada suhu tinggi membutuhkan metalurgi tempa canggih.

Yuhong Group Co., Ltd.insinyur dan manufaktur mesin presisiASME SA336 F11 Kelas 2 (SA336 F11 CL2) Flange tempa paduan krom molySebagai komponen penting yang menahan tekanan eksternal untuk penukar panas cangkang dan tabung,Flanges penutup saluran dinding berat kami (flanges bonnet) memberikan penyegelan anti bocor yang andal dan akses mudah ke bundel tabung selama pergantian perawatan rutin.

Dalam industri pengolahan berat yang beroperasi antara400 derajat C dan 550 derajat C, baja karbon standar menderita degradasi kekuatan dan merangkak. ASME SA336 F11 (1.25Cr-0.5Mo paduan) adalah standar industri untuk lingkungan ini.

• Resistensi Creep dan Hidrogen yang Luar Biasa:The deliberate addition of Chromium and Molybdenum provides superior high-temperature tensile strength and guards against high-temperature hydrogen attack (HTHA) in refinery hydrotreating and hydrocracking loops.

• Kelas 2 Kekuatan tempered:Pengolahan panas kelas 2 memberikan sifat mekanik yang lebih tinggi daripada kelas 1, dengan kekuatan tarik minimal 515 MPa dan kekuatan hasil minimum 310 MPa,memungkinkan profil dinding kapal tekanan yang lebih tipis namun lebih aman di bawah tekanan tinggi (lebih dari 50 bar).

• Integritas konstruksi palsu:Blank kami yang berat ditumbuk panas dari batuan padat untuk menjamin struktur butiran yang padat dan seragam. proses ini menghilangkan porositas internal dan laminasi bawah permukaan,memastikan kepatuhan penuh terhadap persyaratan Bagian III dan VIII ASME.

• CNC Flange Menghadap Keakuratan:Permukaan penyegelan diproses untuk akhir permukaan yang tepat, biasanya 125-250 RMS untuk gasket spiral-wound, atau akhir halus berkilau tinggi untuk gasket logam Ring-Type Joint (RTJ).

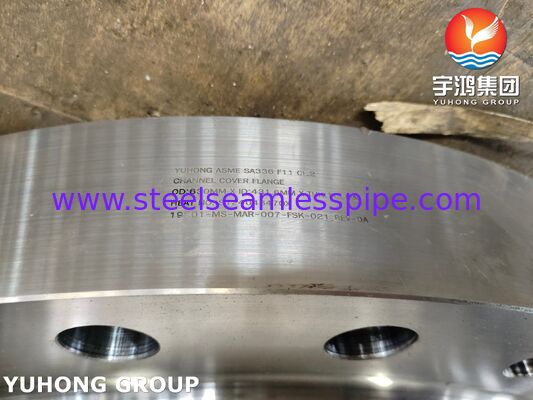

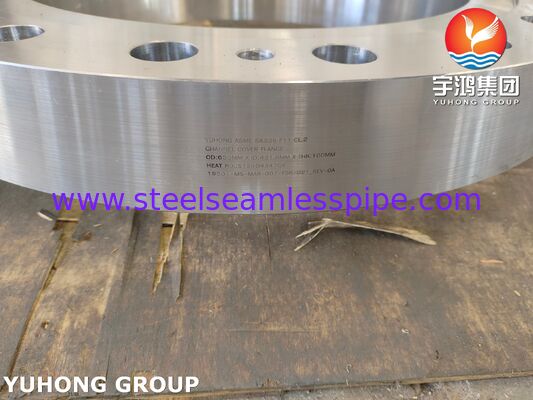

Setiap flensa krom-moly palsu dari Yuhong Group menjalani tes 100% dan dicetak keras dengan nomor panas dan kode material yang unik untuk pelacakan lengkap.

• Standar bahan:ASME SA336 Kelas F11 Kelas 2 / ASTM A336 F11 CL2 (UNS K11572)

• Standar desain penukar:Sesuai sepenuhnya dengan TEMA Kelas R (Refinery), Kelas B, dan Kelas C

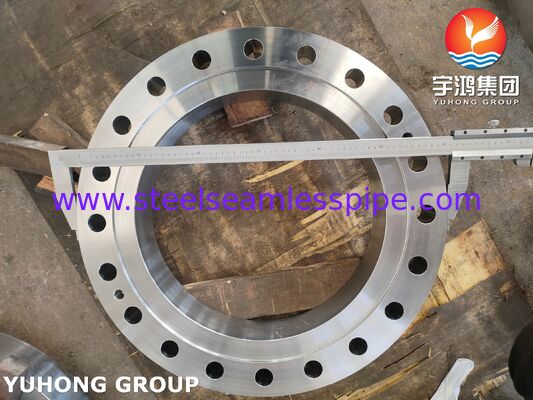

• Dimensi standar ditampilkan:Diameter luar (OD) 630mm, Diameter dalam (ID) 431.6mm, Ketebalan selesai 100mm

• Profil yang menghadap flange:Wajah yang ditinggikan (RF), sendi tipe cincin (RTJ), lidah dan alur (T&G), wajah datar (FF)

• Kontrol Kualitas & Pengujian:100% Uji Ultrasonik (UT), Uji Penetrant Cairan (PT), Identifikasi Material Positif (PMI), dan Pemeriksaan Dimensi

• Dokumen yang disediakan:EN 10204 3.1 Sertifikat Uji Mill (MTC), Laporan NDT, Diagram Pemalsuan

Untuk mencegah ketidakcocokan dimensi yang mahal atau penundaan pemasangan selama penutupan pabrik, silakan memeriksa kembali parameter teknis ini sebelum menyelesaikan pesanan Anda:

1. Persamaan Profil Kursi Gasket:Pastikan pola yang sesuai dengan wajah flange (serration RF vs RTJ oval/octagonal groove) sejajar dengan tubuh saluran dan gaya gasket yang ada.

2. Keakuratan Diameter Bolt Circle (BCD):Periksa ulang jumlah lubang baut, diameter lubang, dan diameter lingkaran pitch untuk menjamin keselarasan baut stud yang sempurna selama pengetatan torsi.

3. Standar pelacakan:Untuk penyebaran bahan kimia berat dan kilang, pastikan pengadaan Anda membutuhkan nomor panas bahan yang berstempel keras dan inspeksi pihak ketiga opsional (SGS, BV, TUV).

Grup Yuhong menawarkan lingkup pasokan yang fleksibel, yang mencakup suku cadang komponen saja atau sistem penukar panas yang terintegrasi sepenuhnya:

• Tabung paduan yang cocok:Tabung tanpa jahitan krom-moly (ASME SA213 T11 / T22), tabung tanpa jahitan stainless steel, dan tabung paduan nikel.

• Perangkat keras internal:Lembar tabung yang dibor dengan presisi, lempeng baffle segmental, batang dasi, dan spacer baja karbon.

• Pengikat & Segel:Bolt stud suhu tinggi (SA193 B7 / B16), kacang hex berat (SA194 2H), dan gasket spiral-wound khusus.

Percepat jadwal pemeliharaan Anda. Kirimkan cetak biru teknik PDF Anda, file CAD, atau lembar data dimensi langsung ke divisi rekayasa penjualan global kami:

️Email: Jimmy@steelseamlesspipe.com

Silakan sertakan berikut untuk kutipan cepat:

• Flange Diameter Luar (OD), Diameter Dalam (ID), dan ketebalan selesai.

• Diameter lingkaran baut (BCD), ukuran lubang baut, dan jumlah total lubang.

• Jenis yang disukai (RF atau RTJ) dan suhu/tekanan operasi target Anda.

Tim penjualan teknis kami akan memberikan proposal komersial yang komprehensif dan sketsa teknis dalam waktu 48 jam.
