Detil Deskripsi produk

Nama Produk:	Tabung U Baja Karbon	Spesifikasi:	EN10216-2
Bahan:	p235gh	Jenis:	U BEND
Tes:	ET, UT, HT, PT	Menyelesaikan:	Penyelesaian Dingin
Ukuran:	Disesuaikan
Menyoroti:	P235GH tabung U baja karbon , tabung baja bertekanan tahan panas , EN10216-2 Tabung penukar panas

Barang merek YUHONG telah diekspor ke lebih dari 85 negara Dengan pengalaman lebih dari 35 tahun, karena kebijakan kontrol kualitas yang ketat, layanan penjualan yang sangat baik, pengiriman tepat waktu. YUHONG memenangkan lebih banyak klien baru dan mendapatkan lebih banyak pesanan berulang dari klien lama, dalam benak Orang YUHONG: Kualitas adalah Yang Utama!

EN10216-2 P235GH TC1 Tabung U Baja Karbon Tekanan Non-paduan Tahan Panas

EN10216-2 P235GH TC1 Tabung U Baja Karbon Tekanan Non-paduan Tahan Panas adalah produk tabung baja mulus yang diproduksi sesuai dengan standar Eropa EN 10216-2 —Tabung Baja Tanpa Jahitan untuk Keperluan Tekanan — Ketentuan Pengiriman Teknis — Bagian 2: Tabung Baja Non-Paduan dan Paduan dengan Sifat Suhu Tinggi Tertentu. Itu terbuat dari baja berkualitas non-paduan tahan panas P235GH (Baja Eropa nomor 1.0345), dirancang khusus untuk aplikasi penahan tekanan sepertiketel uap, bejana tekan, penukar panas, dan sistem perpipaan suhu tinggi.

Dalam sebutan material, “P” menunjukkan tujuan tekanan, “235” menunjukkan kekuatan luluh minimum 235 MPa ketika ketebalan dinding 16 mm atau kurang, adan “GH” menandakan sifat suhu tinggi yang ditentukan. TC1 adalah singkatan dariKategori Tes 1, artinya materi tersebut telah dikenaites non-destruktif tertentu(sepertipengujian ultrasonik, pemeriksaan rontgen, dan inspeksi visual) selama pembuatan untuk memastikan kesesuaiannya untuk aplikasi bejana tekan. Produk tersebut dibentuk menjadi atikungan Ukonfigurasi melalui pembengkokan tabung. Tkisaran suhu yang berlaku adalah kira-kira200°C hingga 400°C, dengan amaksimum sekitar 450°C. Konfigurasi tabung-U secara efektif mengakomodasi tekanan ekspansi termal, sehingga sangat cocok untuk penukar panas shell-and-tube dan aplikasi lain yang memerlukan kompensasi perpindahan termal.

1. Sifat Kimia & Mekanik

EN10216-2 P235GH TC1 Komposisi Kimia (%)
C	Ya	M N	P	S	Mo	Tidak	Kr	Cu	Yang lain
≤0,16	≤0,35	≤1.20	≤0,025	≤0,01	≤0,08	≤0,30	≤0,30	≤0,30	Al ≤0,02 Ti ≤0,04 Nb ≤0,02 V ≤0,02

*Cr+Cu+Mo+Ni ≤0,70

Sifat Mekanik

Sifat tarik pada suhu kamar						Properti dampak
Kekuatan luluh atas atau kekuatan bukti R_eHatau R_hal0.2untuk ketebalan dinding T menit.			Kekuatan tarik R_M	Pemanjangan Satu menit. [%]		Energi rata-rata minimum yang diserap KV₂[J] pada suhu [℃]
T ≤ 16	16 ＜ T ≤ 40	40 ＜ T ≤ 60	MPa	SAYA	T	aku		T
MPa	MPa	MPa				0	-10	0
235	225	215	360 – 500	25	23	40c	28 hari	abad ke-27

2. Keuntungan Utama

Bahan ini dirancang khusus untuk layanan suhu tinggi, menjaga sifat mekanik stabil dalam kisaran suhu 200°C hingga 400°C.
TC1 (Kategori Uji 1) berarti produk telah menjalani pengujian non-destruktif yang ketat sebagaimana ditentukan selama proses produksi.
Bahan ini juga menunjukkan ketahanan terhadap kelelahan termal yang baik, memungkinkan pengoperasian jangka panjang yang stabil di lingkungan fluktuasi suhu.

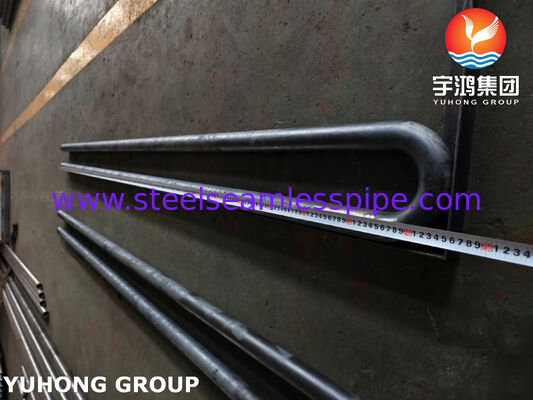

Produk ini telah dibentuk menjadi konfigurasi tikungan-U, yang menunjukkan sifat mampu bentuk pembengkokan dingin yang sangat baik untuk memenuhi persyaratan pembengkokan bundel tabung penukar panas.

3. Toleransi

Toleransi Diameter Luar dan Tebal Dinding

Diameter Luar D [mm]	Toleransi aktif D	Toleransi pada T untuk rasio T/D
		≤0,025	＞0,025 ≤0,050	＞0,050 ≤0,10	＞0,10
D ≤ 219.1	±1 % atau ±0,5 mm mana saja yang lebih besar	±12,5 % atau ±0,4 mm mana saja yang lebih besar
D ＞ 219.1		±20%	±15%	±12,5%	±10%*

Toleransi Diameter Dalam dan Ketebalan Dinding

Toleransi pada diameter dalam		Toleransi pada T untuk rasio T/D
D	D_menit	≤0,03	＞0,03 ≤0,06	＞0,06 ≤0,12	＞0,12
±1 % atau ±2 mm mana saja yang lebih besar	0 – +2 % atau 0 – +4 mm mana saja yang lebih besar	±20%	±15%	±12,5%	±10%*

Toleransi Diameter Luar dan Tebal Dinding Minimum

Diameter Luar D [mm]	Toleransi aktif D	Toleransi pada T_menituntuk T_menit/D rasio
		≤0,02	＞0,02 ≤0,04	＞0,04 ≤0,09	＞0,09
D ≤ 219.1	±1 % atau ±0,5 mm mana saja yang lebih besar	0 – +28 % atau 0 – 0.8 mm mana saja yang lebih besar
D ＞ 219.1		0 – +50%	0 – +35%	0 – +28%	0 – +22%*

Toleransi Diameter Dalam dan Ketebalan Dinding Minimum

Toleransi pada diameter dalam		Toleransi pada T_menituntuk T_menit/D rasio
D	D_menit	≤0,05	＞0,05 ≤0,1	＞0,1
±1 % atau ±2 mm mana saja yang lebih besar	0 – +2 % atau 0 – +4 mm mana saja yang lebih besar	0 – +50%	0 – +28%	0 – +22%*

*Untuk diameter luar D ≥ 355,6 mm diperbolehkan melebihi ketebalan dinding atas secara lokal sebanyak 5 % dari ketebalan dinding T.

Toleransi diameter luar dan ketebalan dinding untuk tabung yang dipesan dalam keadaan dingin

Toleransi pada D	Toleransi pada T
±0,5 % atau ±0,3 mm mana saja yang lebih besar	±10 % atau ±0,2 mm mana saja yang lebih besar

4. Aplikasi Utama

Bejana Tekanan & Penukar Panas:Penukar Panas Shell-dan-Tabung,Kondensor,Pemanas,Tangki Penyimpanan & Tangki Bulat,Pemisah
Pembangkit Listrik:Ketel Uap,pemanas super,Pemanas ulang,Penghemat,Pemanas Awal Udara
Petrokimia & Kimia:Unit Pemurnian,Kolom Distilasi,Reaktor,Sistem Perpipaan Proses
Industri Lainnya:Pupuk,Pengolahan Makanan,Farmasi,Pembuatan kapal
