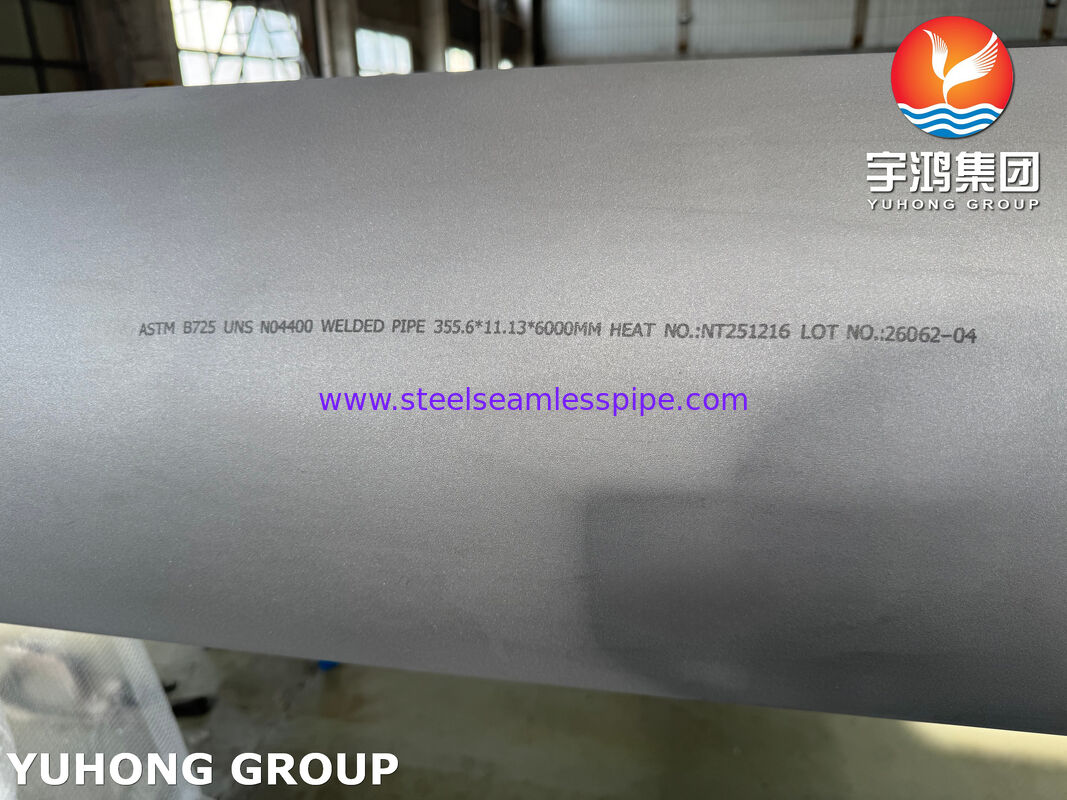

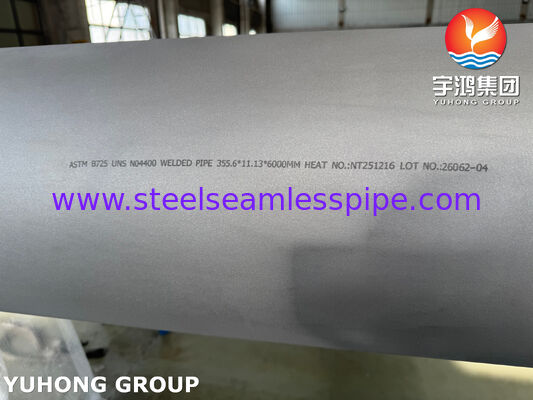

ASTM B725 UNS N04400 Pipa Paduan Nikel Dilas Pipa Las Monel 400

Detail produk:

Tempat asal:	Cina
Nama merek:	YUHONG
Sertifikasi:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Nomor model:	ASTM B725 Monel 400 Pipa Paduan Nikel Dilas

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1000kg
Kemasan rincian:	Kasing / Bundel kayu lapis Dengan Tutup Plastik
Waktu pengiriman:	7 hari
Syarat-syarat pembayaran:	T/T,L/C

Kontak

Semua produk

Pipa Seamless Stainless Steel (336)

Tabung Mulus Stainless Steel (326)

Pipa Stainless Steel Dupleks (134)

Tabung Baja Tahan Karat Dupleks (38)

Tabung jarum (163)

Tabung Sirip (710)

Penukar panas (31)

Tabung Penukar Panas (468)

Paket tabung penukar panas (50)

Lembar Tabung Penukar Panas (125)

penyekat penukar panas (39)

Pendingin udara (13)

Kapal Tekanan (4)

Pipa Las Stainless Steel (61)

Tabung Las Stainless Steel (132)

Nikel paduan pipa (276)

Tabung Paduan Nikel (104)

Tabung paduan tembaga (251)

Tabung Baja Paduan (212)

tabung titanium (21)

Bright Annealed Tube (173)

Tabung Boiler (153)

pemasangan baja (864)

Flensa Baja (663)

Yang lain (407)

Bagian Pelapis (9)

Detil Deskripsi produk

Nama Produk:	pipa las paduan nikel	Standar:	ASTM B725, ASME SB725

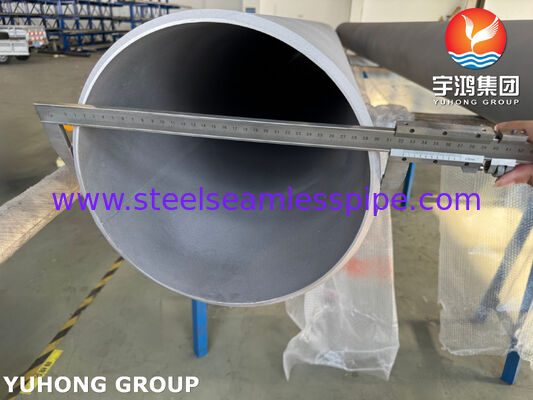

Nilai:	UNS N04400, Monel 400, 2.4360	OD:	1/2 "~ 24"

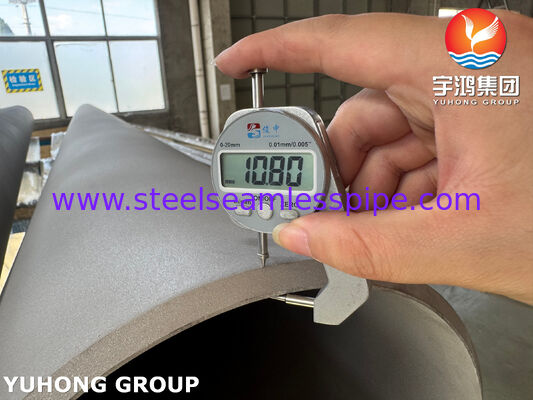

WT:	SCH 5S hingga SCH XXS	Panjang:	Acak Tunggal, Acak Ganda & Panjang Potong
Ujung pipa:	Ujung Biasa, Ujung Miring	NDT:	UT, RT, PT, PMI
Aplikasi:	Industri Minyak dan Gas, Industri Kimia, Anjungan Laut, dll
Menyoroti:	Pipa paduan nikel ASTM B725 , pipa las Monel 400 , pipa nikel UNS N04400

ASTM B725 Monel 400 / UNS N04400 / 2.4360 Pipa las Pipa paduan nikel

Pipa yang dilas di bawah ASTM B725 berarti jahitan longitudinal dilas dengan fusi tanpa penambahan logam pengisi (pengelasan autogen),dan seluruh pipa kemudian annealed untuk mengoptimalkan kinerja. ASTM B725 UNS N04400 pipa las adalah standar-grade, seam-welded tabung yang terbuat dari Monel 400 paduan, digunakan terutama di laut, kimia,dan layanan asam HF di mana ketahanan korosi sangat penting dan pipa tanpa jahitan tidak diperlukan secara ekonomi.

Monel 400 terkenal karena:

Ketahanan yang sangat baik terhadap air laut dan atmosfer laut (tingkat korosi rendah, tidak ada retakan korosi stres).
Ketahanan terhadap asam hidrofluor (semua konsentrasi sampai titik didih) dan asam sulfat/hidroklorat dalam kondisi reduksi.
Ketahanan yang baik terhadap larutan garam netral dan alkali.

Kelas setara ASTM B725 Pipa Logam Nikel Monel 400

Bahan-bahan	Merek dagang	UNS	Werkst. No.	Densitas (g/cm3)	BS	Standar ASTM
Paduan 400	Monel 400	N04400	2.4360	8,83	3072-6 NA13	ASME SB/ASTM B163, B165, B725, B730, B127, B164, B366, B164

Sifat Kimia % dari ASTM B725 UNS N04400 Pipa Nickel Alloy Las Monel 400 Pipa Las

Monel 400	Tidak	C	Al	Mn	Ya.	Fe	Cu	S	Cr
Monel 400	63.0 menit	0.3 maksimal	0.50 maksimal	2.0 maksimal	0.5 maksimal	1.0 25	28.0 ️ 34.0	0.02 maksimal	️

Karakteristik Mekanis ASTM B725 UNS N04400 Pipa Nickel Alloy Las Monel 400 Pipa Las

Kepadatan	Titik Peleburan	Kekuatan Hasil (0,2% Offset)	Kekuatan tarik	Perpanjangan
80,8 g/cm3	1350 °C (2460 °F)	Psi - 35.000, MPa - 240	Psi - 80.000, MPa - 550	40 persen

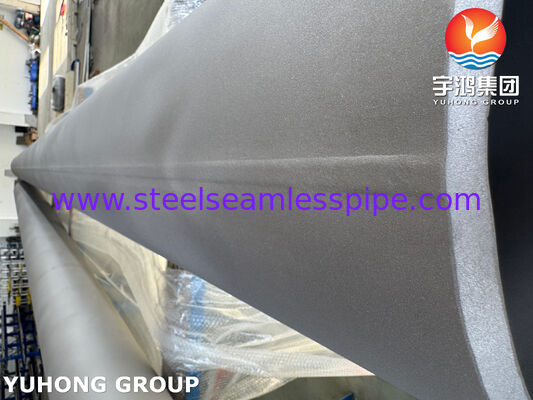

Perbedaan Produksi Pipa Las: Satu jahitan vs Dua jahitan

Pipa satu jahitan (standar)

Pipa dua jahitan (diameter besar, berdasarkan kesepakatan)

Proses: Gulung terus-menerus terbentuk dari sebuah gulungan strip tunggal.
Paduan jahitan: Satu las autogenik TIG longitudinal.
Keuntungan:
- Biaya lebih rendah, produksi lebih cepat.
- Lebih sedikit potensi cacat las.
- Lebih bulat dan lurus.
Pembatasan: OD maksimum dibatasi oleh lebar strip (biasanya ≤ NPS 12 untuk Monel).

Proses:
1. Dua pelat Monel dipotong sesuai ukuran dan digulung menjadi setengah silinder (180° masing-masing).
2. Dua setengah cangkang dilas dengan pengikat di sepanjang kedua tepi longitudinal.
3. Kedua jahitan dilas (biasanya dari dalam dan luar) secara otomatis atau manual.
4. Seluruh pipa dipanaskan (diobati panas) setelah pengelasan.
Tantangan:
- Membutuhkan penyesuaian yang tepat untuk menghindari kesalahan keselarasan.
- Dua jahitan berarti dua kali panjang las, meningkatkan inspeksi dan risiko cacat.
- Post-weld annealing bahkan lebih penting untuk homogenisasi kedua HAZ.
