ASTM B366 N08810 Incoloy 800H Equal Tee
ASTM B366 N08810 Incoloy 800H Equal Tee adalah fitting pipa paduan nikel tempa buatan pabrik yang dirancang untuk sambungan cabang pada sistem perpipaan suhu tinggi.
Fitting ini diproduksi dari UNS N08810 / Incoloy 800H, paduan nikel-besi-kromium dengan kandungan karbon dan aluminium-titanium terkontrol untuk aplikasi suhu tinggi. Incoloy 800H umumnya dipasok untuk aplikasi di mana suhu, oksidasi, karburisasi, dan kinerja mekanis jangka panjang merupakan pertimbangan penting.
ASTM B366/B366M mencakup fitting nikel dan paduan nikel tempa untuk perpipaan bertekanan, termasuk tee yang diproduksi untuk aplikasi butt-welding. Fitting WP dikaitkan dengan standar dimensi seperti ASME B16.9 dan B16.11.
Tee yang sama memiliki tiga outlet dengan ukuran pipa nominal yang sama dan digunakan untuk membuat sambungan cabang 90 derajat dari jalur perpipaan utama.
Spesifikasi Produk
| Item |
Spesifikasi |
| Produk |
Tee Sama Paduan Nikel |
| Jenis Fitting |
Tee Sama / Tee Butt-Weld |
| Standar |
ASTM B366/B366M |
| Material |
Paduan Nikel-Besi-Kromium |
| UNS |
N08810 |
| Paduan |
Incoloy 800H |
| Standar Dimensi |
ASME B16.9 jika berlaku |
| Konstruksi |
Tempa |
| Koneksi |
Butt Weld |
| Ukuran |
Kustom / Sesuai Gambar |
| Ketebalan Dinding |
SCH 5S, 10S, 40S, 80S dan kustom |
| Persiapan Ujung |
Miring / Sesuai ASME B16.25 atau persyaratan proyek |
| Perlakuan Panas |
Sesuai persyaratan ASTM B366 yang berlaku |
| Inspeksi |
Dimensi, Kimia, Mekanis, dan NDT sesuai spesifikasi |
| Penandaan |

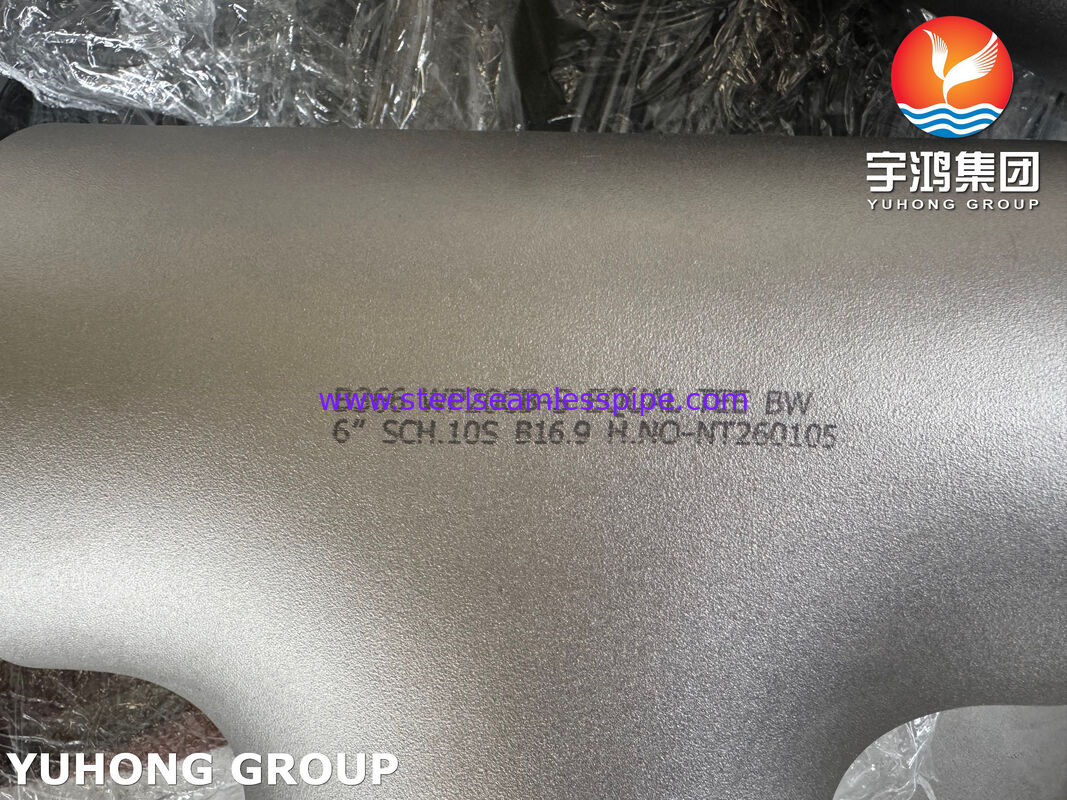

Standar, Grade, Ukuran, No. Heat, dan Tanda Produsen |
Material: UNS N08810 / Incoloy 800H
UNS N08810 umumnya dikenal sebagai paduan INCOLOY 800H. Ini termasuk dalam keluarga paduan nikel-besi-kromium.
Paduan ini memiliki kimia nominal berdasarkan perkiraan:
| Elemen |
Rentang ASTM / Paduan Khas |
| Ni |
30,0–35,0% |
| Cr |
19,0–23,0% |
| Fe |
Sisa |
| C |
0,05–0,10% |
| Mn |
≤1,50% |
| Si |
≤1,00% |
| Al |
0,15–0,60% |
| Ti |
0,15–0,60% |
| Al + Ti |
0,30–1,20% |
| Cu |
≤0,75% |
| S |
≤0,015% |
Rentang karbon terkontrol dan persyaratan ukuran butir membedakan 800H dari Paduan 800 standar. Special Metals mengidentifikasi N08810 sebagai paduan INCOLOY 800H dan N08811 sebagai paduan INCOLOY 800HT.
N08810 vs N08811
| Grade |
UNS |
Nama Dagang |
Perbedaan Utama |
| N08800 |
UNS N08800 |
Incoloy 800 |
Paduan Dasar 800 |
| N08810 |
UNS N08810 |
Incoloy 800H |
Karbon dan ukuran butir terkontrol |
| N08811 |
UNS N08811 |
Incoloy 800HT |
Rentang Al + Ti yang lebih ketat |
Proses Manufaktur
Tee sama ASTM B366 N08810 dapat diproduksi melalui pembentukan panas terkontrol dan operasi pembentukan lain yang diizinkan tergantung pada ukuran fitting, ketebalan dinding, dan kelas konstruksi.
Tahap manufaktur tipikal meliputi:
- Inspeksi bahan baku paduan nikel
- Identifikasi material dan ketertelusuran panas
- Pemotongan
- Pembentukan / pembentukan panas
- Pembentukan cabang tee
- Perlakuan panas
- Pemesinan miring ujung

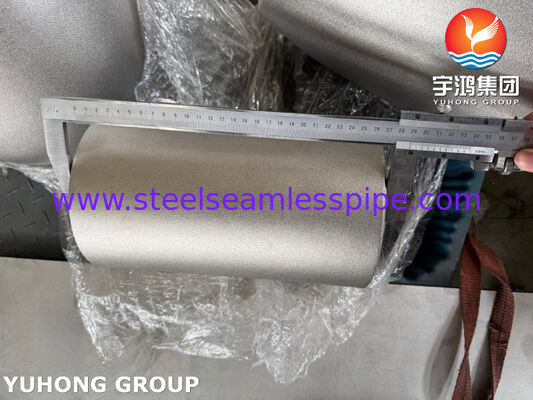

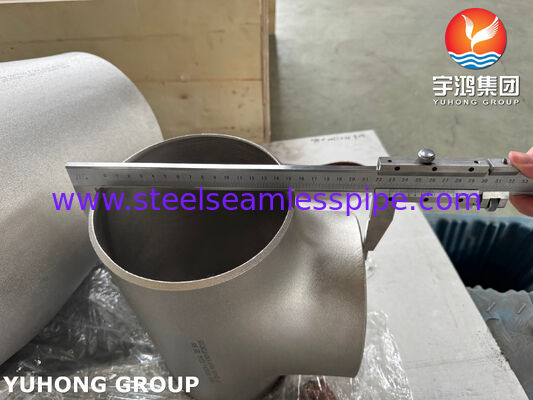

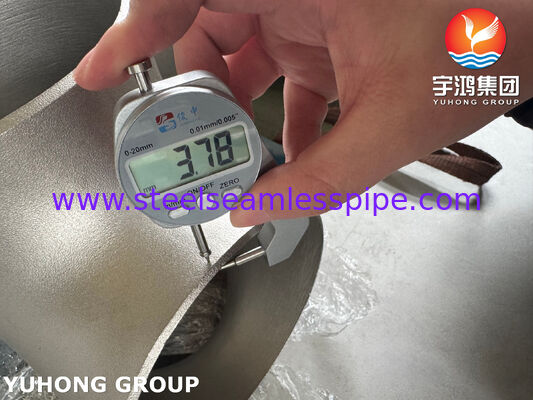

- Inspeksi dimensi
- Inspeksi permukaan
- NDT jika ditentukan
- Penandaan
- Inspeksi akhir dan pengemasan
ASTM B366 mengizinkan operasi pembentukan termasuk penempaan, pengepresan, penusukan, ekstrusi, penggelembungan, penggulungan, pembengkokan, dan proses manufaktur lain yang berlaku.
Aplikasi
Tee sama ASTM B366 N08810 Incoloy 800H dapat ditentukan untuk sistem perpipaan yang digunakan dalam:
Pemrosesan Petrokimia
- Pemrosesan hidrokarbon
- Perpipaan proses suhu tinggi
- Sistem kilang
- Perpipaan terkait tungku
Pemrosesan Kimia
- Jalur proses kimia suhu tinggi
- Lingkungan proses korosif
- Sistem gas proses
Perlakuan Panas dan Tungku Industri
- Perpipaan tungku suhu tinggi
- Peralatan perlakuan panas
- Sistem proses tungku
Peralatan Energi dan Proses
- Perpipaan suhu tinggi
- Sistem terkait uap
- Perpipaan terkait penukar panas
- Peralatan pemrosesan termal industri
Keluarga 800H/800HT secara khusus digunakan di mana kinerja mekanis suhu tinggi dan ketahanan terhadap oksidasi atau karburisasi merupakan pertimbangan desain yang relevan.
