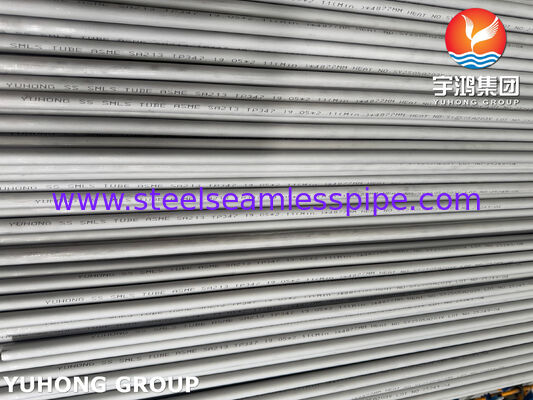

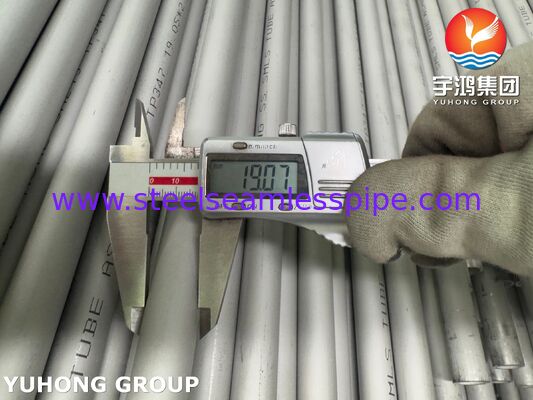

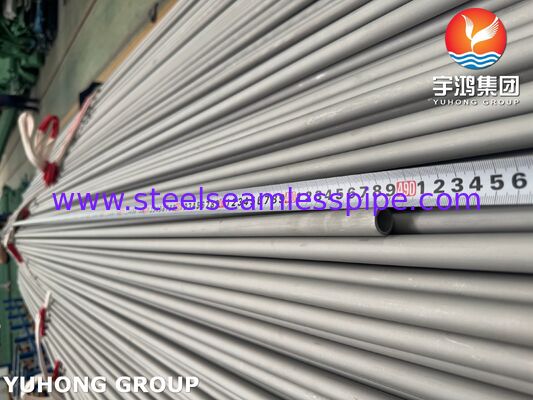

Tabung tanpa jahitan ASME SA213 TP347 TUBE EXCHANGER HEAT
Tabung penukar panas TP347 adalah tabung stainless steel austenit tanpa jahitan yang dirancang khusus untuk peralatan transfer panas.8% Nikel) yang mengandung unsur Niobium (Nb) atau Columbium (Cb) .
Karena ketahanan yang sangat baik terhadap korosi intergranular dan kekuatan suhu tinggi, ia banyak digunakan dalam:
- Penukar panas kerang dan tabung
- Kondensator
- Boiler dan superheater
- Pabrik pengolahan minyak bumi
- Pembangkit listrik
Keuntungan utama TP347 berasal dari penambahan Niobium (Cb), yang menstabilkan bahan terhadap "sensitisasi".
1. Resistensi Superior untuk Korosi Intergranular
- Masalahnya: Baja tahan karat standar (seperti TP304) membentuk "karbida kromium" pada batas butir ketika dilas atau terkena panas tinggi (800-1500 ° F / 427-816 ° C).Hal ini menciptakan zona yang kekurangan kromium yang mudah berkarat / retak.
- Solusi TP347: Niobium memiliki afinitas yang lebih tinggi untuk Karbon daripada Kromium.
Hasilnya: tabung mempertahankan ketahanan korosi tanpa perawatan panas pasca las.
2. Kekuatan suhu tinggi yang sangat baik
- Resistensi merangkak: TP347 mempertahankan kekuatan yang lebih tinggi di bawah tekanan jangka panjang pada suhu tinggi dibandingkan dengan TP304 atau TP316L.
- Ketahanan oksidasi: Dapat menahan suhu operasi terus menerus hingga 1500 ° F (816 ° C) tanpa skala yang signifikan.
- Stabilitas struktural: Tidak mudah cacat (merayap) di bawah tekanan pada suhu tinggi, membuatnya ideal untuk superheater dan reformator.
3. Sifat Mekanis yang Baik
- Kekuatan tarik: Min. 515 MPa (75.000 psi)
- Kekuatan output (0,2% offset): Min. 205 MPa (30.000 psi)
- Elongasi: Min. 35%
- Sifat-sifat ini memastikan bisa menangani cairan bertekanan tinggi dengan aman.
4. Kelayakan pengelasan
- Mudah dilas dengan metode pengelasan fusi dan resistansi standar.
- Karena stabil, zona yang terkena panas (HAZ) dari las tetap tahan korosi tanpa penggilingan.
Anda harus memilih TP347 daripada kelas standar (seperti 304 atau 316) jika penukar panas Anda beroperasi dalam salah satu kondisi berikut:
1. Suhu Tinggi: Suhu operasi di atas 400 °C (750 °F).
2Konstruksi yang dilas: Tabung dilas ke lembaran tabung, dan Anda tidak dapat melakukan perawatan panas penggilingan penuh setelahnya.
3. Media Korosif: Cairan mengandung senyawa yang menyebabkan serangan intergranular (misalnya, asam organik panas, air dengan kemurnian tinggi, atau aliran kilang khusus).
4. Layanan jangka panjang: Tabung akan berada di bawah tekanan selama beberapa dekade pada suhu tinggi (resistensi merayap).

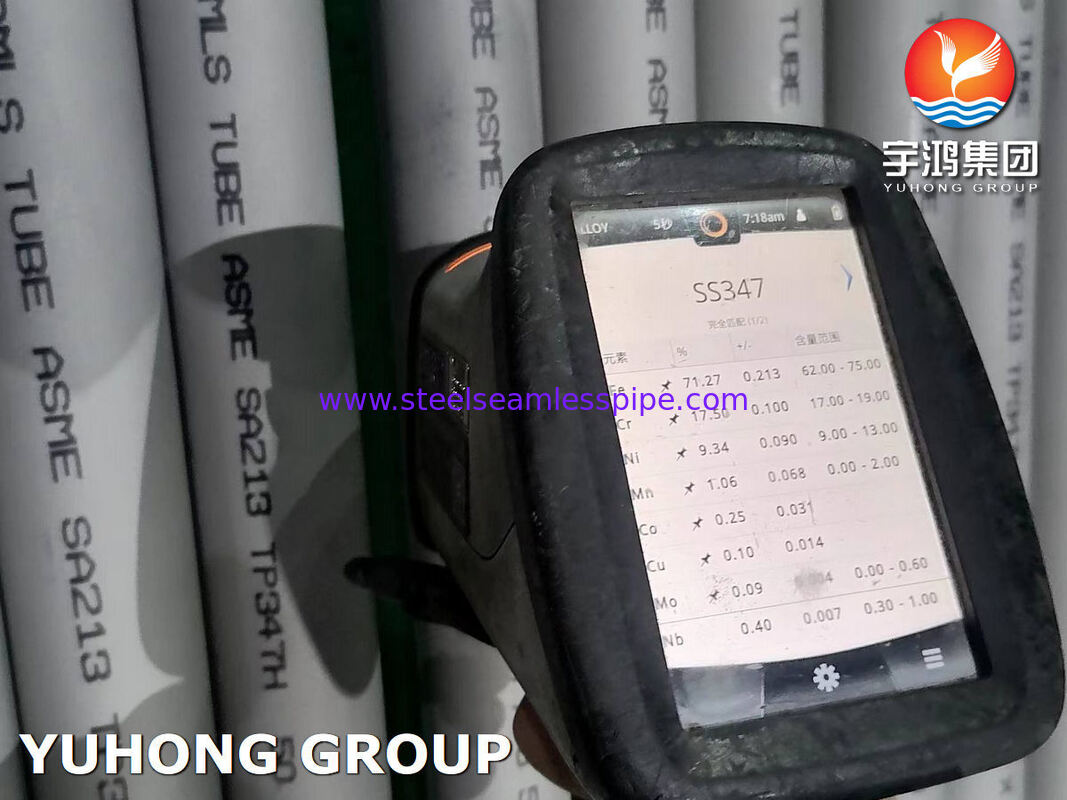

ASTM A213 TP347 tabung tanpa jahitan stainless steel Komposisi kimia
| TP347 |
Maksimal |
Minimal |
| Tidak |
13.00 |
9.00 |
| C |
00.08 |
00.04 |
| Mn |
2.00 |
️ |
| P |
00.045 |
️ |
| S |
00.030 |
️ |
| Ya. |
1.00 |
️ |
| Cr |
20.0 |
17.0 |
| Mo |
3 ️ 4 |
️ |
| N |
️ |
️ |
| lain |
1.0 |
Nb=10 ((C+N) |
