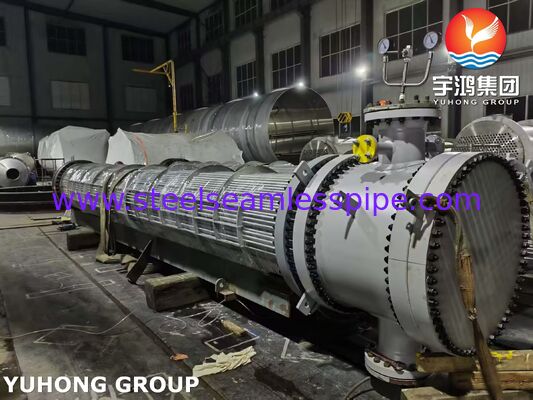

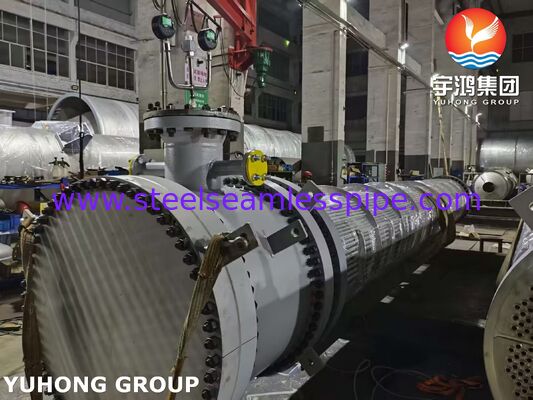

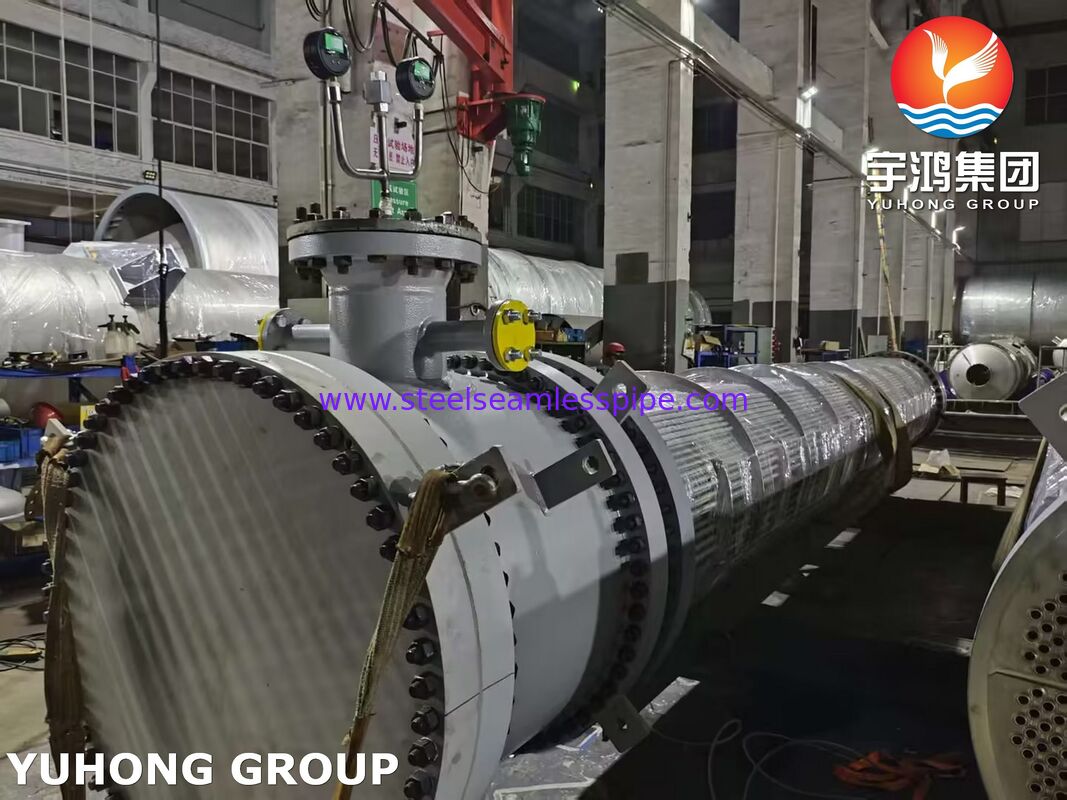

Penukar panas kepala terapung dengan tabung 316L & SA350 LF2/316L Lapisan tabung
Yuhong Holding Group Co., Ltd. adalah produsen khusus peralatan transfer panas dan tekanan yang dikodekan ASME.Keahlian kami mencakup desain dan pembuatan penukar panas cangkang dan tabung (termasuk kepala terapung)Kami juga merupakan pemasok terkemuka dari bundel tabung penggantian presisi, tabung penukar panas, tabung sirip, tabung pengering, tabung pengering, tabung pengering, tabung pengering, tabung pengering, tabung pengering, tabung pengering, tabung pengering, tabung pengering, tabung pengering, tabung pengering, tabung pengering, tabung pengering, tabung pengering, tabung pengering, tabung pengering, tabung pengering, tabung pengering, tabung pengering, tabung pengering, tabung pengering, tabung pengering, tabung pengering, tabung pengering, tabung pengering, tabung pengering, tabung pengering, tabung pengering, tabung pengering, tabung pengering, tabung pengering, tabung pengering, tabung pengering, tabung pengering, tabung pengering, tabung pengering, tabung pengering, tabung pengering, tabung pengering, tabung pengering, tabung pengering, tabung pengering, tabung pengering, tabung pengering, tabung pengering, tabung pengdan semua komponen terkait.
Penukar Panas Kepala Terapung ini dirancang untuk layanan yang membutuhkan ketahanan korosi yang kuat di titik kritis sambil mengelola biaya proyek secara keseluruhan.Ini memiliki sisi tabung yang terbuat dari tabung baja tahan karat AISI 316L, dipasangkan dengan tabung baja karbon SA350 LF2 yang dirancang secara strategis yang dilapisi dengan lapisan baja tahan karat 316L.Konfigurasi ini memberikan perlindungan yang lebih baik pada sendi tabung-ke-tabung dan pada wajah sisi tabung, di mana korosi dan erosi paling lazim, sementara menggunakan baja karbon yang ekonomis untuk kekuatan struktural di tempat lain.
Komponen Utama & Pemilihan Bahan
| komponen |
Spesifikasi Material & Konfigurasi |
Tujuan & Pembenaran Teknis |
| Tabung penukar panas |
AISI 316L / ASME SB213 |
Tabung stainless steel tanpa jahitan yang memberikan ketahanan korosi umum dan lubang klorida untuk permukaan transfer panas utama. |
| Lembar tabung |
SA350 LF2 (Baja Karbon yang Dipalsukan) dengan Pelindung 316L |
Dasar baja karbon memberikan kekuatan mekanik dan efisiensi biaya.Lapisan lapis 316L memastikan ketahanan korosi pada sendi las / diperluas kritis dan di sisi tabung yang terkena cairan proses. |
| Kerang |
Biasanya ASME SA516 Gr. 70 Carbon Steel |
Bahan dipilih berdasarkan kondisi layanan sisi cangkang, seringkali memungkinkan bahan dengan biaya lebih rendah. |

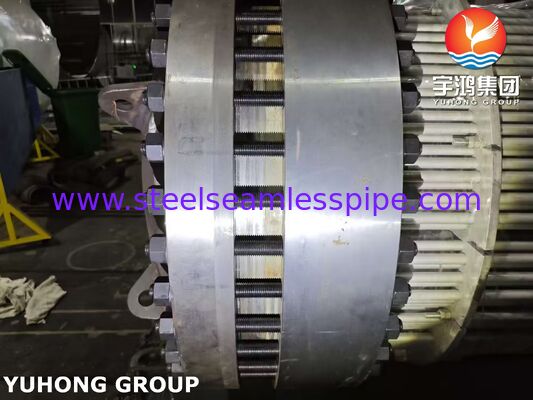

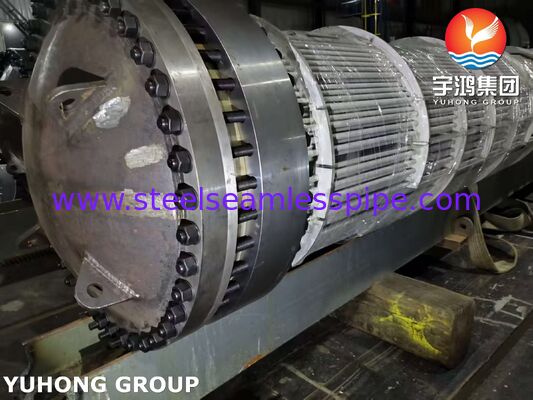

| Perangkat Kepala Terapung |
Kepala: SA516 Gr.70 / Gabungan gasketed |
Memungkinkan bundel tabung untuk memperluas dan kontrak independen dari cangkang, menghilangkan tekanan termal. |
| Baffle & Sistem Dukungan |
SA516 Gr.70 Baja Karbon |
Mengarahkan aliran sisi cangkang untuk efisiensi termal dan mendukung bundel tabung. |
Kapan Harus Memilih Lapisan Tabung?
Menyelesaikan Masalah Korosi Diferensial
Ketika cairan sisi tabung sangat korosif (misalnya, air laut, media asam) sedangkan cairan sisi cangkang ringan (misalnya, air pendingin, uap),menggunakan stainless steel padat untuk seluruh lembaran tabung tugas berat sangat mahalLembar tabung berlapis dengan sempurna menyelesaikan kontradiksi ini dengan secara permanen mengikat lapisan paduan tahan korosi 3-12mm (misalnya, 316L) ke substrat baja karbon.
Memastikan Integritas Las
Sambungan (dilas atau diperluas) antara ujung tabung dan lembaran tabung sangat penting untuk keandalan.menghindari masalah metalurgi yang dapat timbul dari pengelasan baja yang berbeda dan memastikan umur sendi.
Mengoptimalkan Total Biaya Proyek
Dibandingkan dengan lembaran tabung stainless steel padat atau tinggi paduan, lembaran tabung lapis secara signifikan mengurangi biaya bahan,membuat mereka pilihan ideal untuk proyek yang memprioritaskan efektivitas biaya keseluruhan siklus hidup.
Keuntungan Utama dan Layanan yang Disesuaikan
- Desain tahan korosi yang ditargetkanDengan tepatnya menerapkan bahan tahan korosi yang mahal ke area yang paling kritis (tube dan permukaan kontak tabung) mencapai keseimbangan optimal antara kinerja dan biaya.
- Perawatan yang sangat baik:Desain kepala terapung memungkinkan untuk mudah menghapus seluruh bundel tabung, memfasilitasi pemeriksaan menyeluruh, pembersihan mekanis, atau pemeliharaan tabung 316L dan permukaan lembaran tabung.
- Konfigurasi material yang fleksibel:Kami dapat merekomendasikan kombinasi bahan yang paling ekonomis berdasarkan karakteristik cairan tabung / cangkang khusus Anda.
- Adaptifitas aplikasi yang luas:Khususnya cocok untuk pemanas/pendingin di industri kimia, sistem pendingin air loop tertutup di platform lepas pantai,dan setiap proses di mana ada perbedaan yang signifikan dalam korosifitas media sisi tabung dan sisi cangkang.
