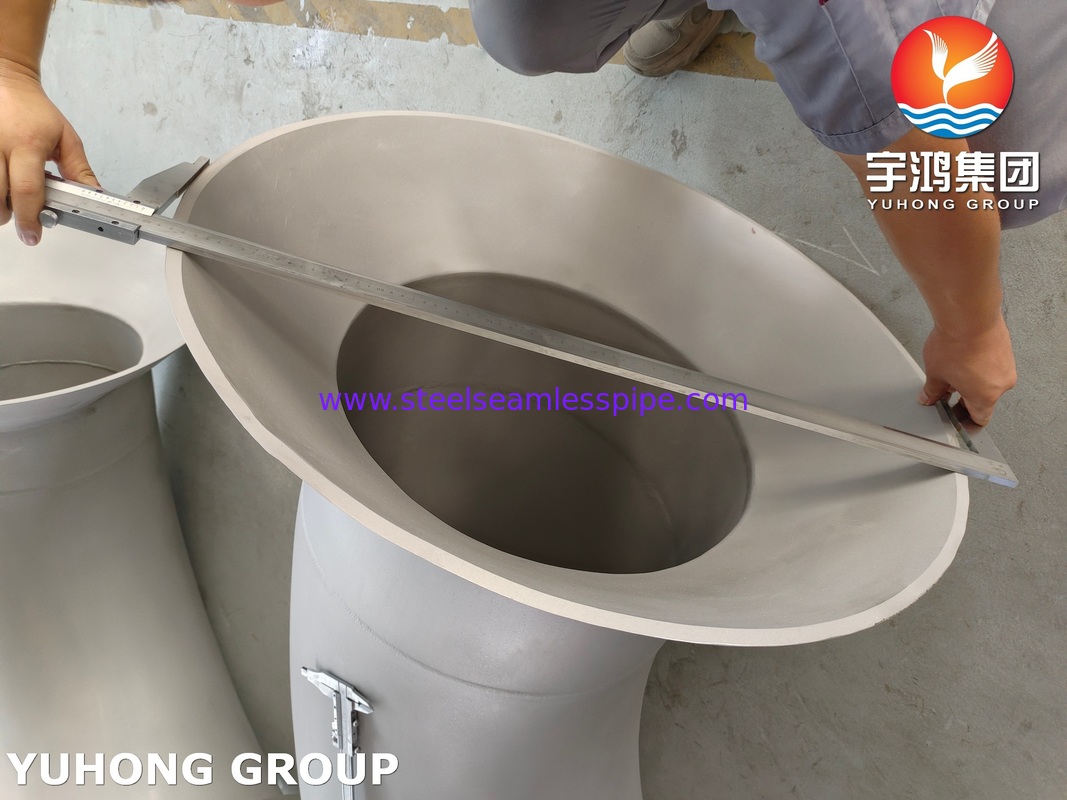

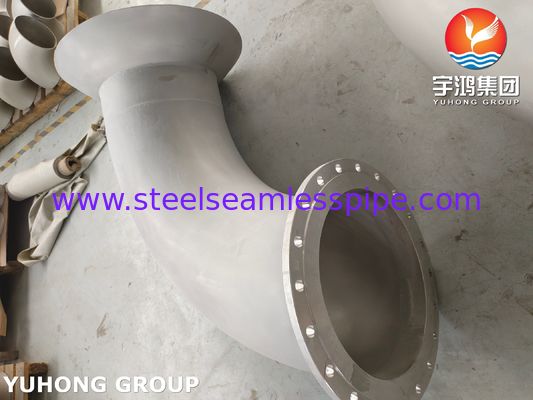

Baja tahan karat Fittings khusus BELLMOUTH pipa spool
Dalam bentuknya yang paling sederhana, mulut lonceng adalah masuk atau keluar berbentuk corong.kebersihan, dan daya tahan.
Berikut adalah rincian penggunaan utamanya, dari yang paling umum ke yang lebih khusus:
1. Sistem Fluid Dynamics & Pumping (Penggunaan Paling Umum)
Ini adalah aplikasi klasik dan paling kritis. mulut lonceng dipasang di inlet hisap dari pompa.
Tujuan: Untuk menciptakan aliran cairan yang halus dan lancar ke dalam impeller pompa.
Cara Kerja:
Mengurangi Turbulensi: Inlet berujung tajam menyebabkan cairan "memisahkan" dari dinding pipa, menciptakan pusaran dan turbulensi.
Meminimalkan Kerugian Masuk: Turbulensi ini menciptakan kehilangan tekanan yang signifikan (kerugian kepala), memaksa pompa untuk bekerja lebih keras untuk menarik cairan.
Mempromosikan Aliran Laminar: Bentuk melengkung mulut lonceng secara bertahap membimbing cairan dengan lancar ke dalam pipa, meminimalkan pemisahan dan mempertahankan profil aliran yang lebih laminar (lurus).
Manfaatnya:
Meningkatkan Efisiensi Pompa: Dengan mengurangi kerugian masuk, pompa membutuhkan lebih sedikit energi untuk mencapai tingkat aliran yang sama.
Mencegah Kavitasi: Kavitasi adalah pembentukan dan runtuhnya gelembung uap karena tekanan rendah di inlet pompa, yang dapat menghancurkan impeller.Mulut lonceng membantu menjaga tekanan yang lebih tinggi di inlet, mencegah fenomena yang merusak ini.
Mengurangi Getaran dan Kebisingan: Aliran yang lebih halus berarti kurang getaran dan pompa yang lebih tenang.
Memperpanjang Umur Pompa: Dengan mencegah kavitasi dan mengurangi ketegangan, umur pompa meningkat secara signifikan.
Lokasi umum: Pembangkit pengolahan air, sistem pendingin industri, sistem ballast kapal, HVAC skala besar, dan aplikasi pompa aliran tinggi.
2. Hydraulics & Testing Tanks
Ini adalah aplikasi yang sangat mirip dengan pompa, tetapi dalam lingkungan pengujian terkontrol.
Tujuan: Untuk menciptakan aliran air yang seragam dan bebas gangguan ke bagian pengujian.
Cara Kerjanya: Dalam terowongan air atau tangki penarik, mulut lonceng digunakan di pintu masuk ke bagian pengujian di mana model (seperti lambung kapal atau kapal selam) ditempatkan.
Manfaatnya:
Data yang akurat: Profil aliran yang halus dan seragam sangat penting untuk mengumpulkan data hidrodinamika yang akurat (seperti koefisien hambatan dan angkat).
Meniru Kondisi Dunia Nyata: Ini membantu mereplikasi aliran bersih dan tidak terganggu yang akan dialami objek di air terbuka.
3. Aerospace & Terowongan Angin
Ini adalah setara aerodinamika dari aplikasi hidrolik.
Tujuan: Untuk mengarahkan dan mempercepat udara ke bagian uji dari terowongan angin.
Cara Kerjanya: Pembukaan yang besar dan membesar (mulut lonceng) di pintu masuk terowongan angin memperlambat aliran udara pada awalnya,memungkinkan untuk menetap dan meluruskan sebelum mempercepat melalui bagian kontraksi ke daerah uji.
Manfaatnya:
Laminar, Uniform Flow: Penting untuk menguji model skala pesawat, mobil, atau bangunan tanpa memperkenalkan turbulensi palsu.
Hasil Berkualitas Tinggi: Kualitas mulut lonceng secara langsung mempengaruhi kualitas dan keandalan data aerodinamika yang dikumpulkan.
4Industri Kelautan (Tunel Thruster)
Tujuan: Meningkatkan efisiensi pendorong depan dan buritan di kapal dan platform lepas pantai.
Cara Kerjanya: Sebuah terowongan dibor melalui lambung kapal, dan sebuah pendorong dipasang di dalamnya.
Manfaatnya:
Meningkatkan Dorongan: Dengan memungkinkan air masuk dan keluar dari terowongan lebih efisien, pendorong menghasilkan dorongan lebih untuk jumlah daya yang sama.
Sedikit Tarikan (ketika tidak digunakan): Bentuk streamline menciptakan kurang tarikan hidrodinamika saat kapal bergerak melalui air dibandingkan dengan lubang berujung tajam.
5. Material Handling & Hopper Desain
Tujuan: Untuk memastikan aliran bahan bulk (bubuk, butiran, pelet) yang lancar dan dapat diandalkan dari hopper penyimpanan ke jalur pengolahan atau konveyor.
Cara Kerjanya: Bentuk mulut lonceng di outlet hopper mencegah bahan dari "jembatan" atau "browing" (membentuk blok stabil yang menghentikan aliran).
Manfaatnya:
Mencegah penyumbatan: Mempromosikan aliran massa alih-alih aliran corong yang tidak teratur.
Tingkat pakan yang konsisten: Penting untuk batching yang akurat dan kontrol proses.
Kebersihan: Baja tahan karat mudah dibersihkan dan tidak bereaksi, sehingga sangat cocok untuk industri makanan, farmasi, dan kimia.
| komponen |
Deskripsi |
Tujuan/Fungsi |
| PIPE |
Panjang lurus utama gulungan. |
Saluran utama untuk mengangkut cairan. |
| Lempung |
Fitting yang mengubah arah jalan pipa (misalnya, 90°, 45°). |
Untuk menavigasi di sekitar rintangan dan mengubah jalur aliran. |
| TEE |
Fitting dengan satu inlet dan dua outlet (atau sebaliknya). |
Untuk membuat sambungan cabang dalam sistem pipa. |
| REDUCER |
Fitting konsentris atau eksentris yang menghubungkan pipa dengan diameter yang berbeda. |
Untuk transisi antara ukuran pipa yang berbeda. |

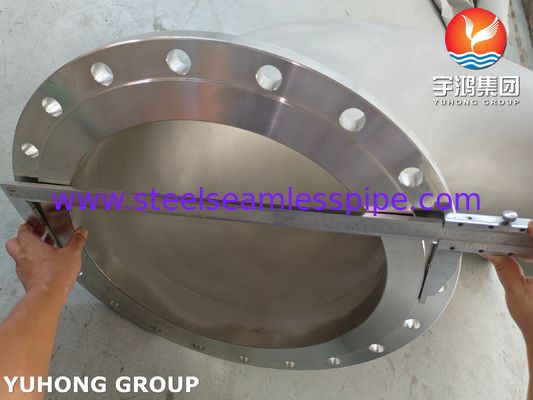

| Flang |
Komponen seperti cakram dengan lubang baut di sekitar perimeter. |
Fungsi Kritis: Untuk menghubungkan gulungan ini ke gulungan, peralatan, atau katup lain di lokasi. |
| STUB END |
Sebuah pipa yang lebih kecil yang dilas langsung ke pipa utama. |
Alternatif yang lebih sederhana dan sering lebih murah untuk membuat cabang |
| Keterlibatan Dukungan |
Plat baja atau lug yang dilas ke gulungan. |
Memberikan titik untuk menempelkan pendukung pipa, gantungan, atau jangkar ke struktur. |
