ASTM B111 C12200 Tabung tembaga untuk penukar panas kondensor

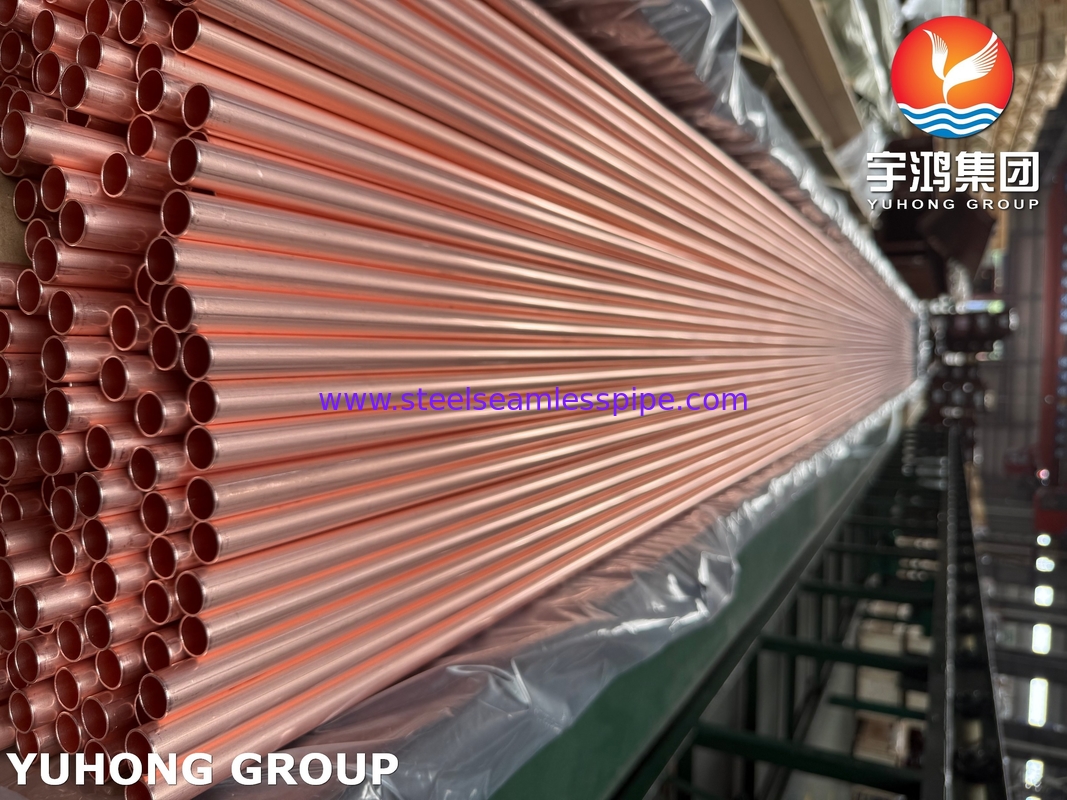

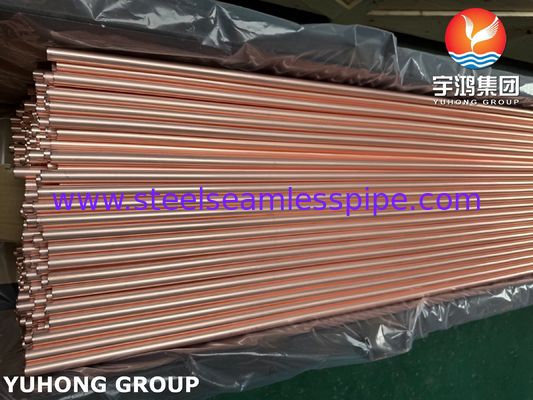

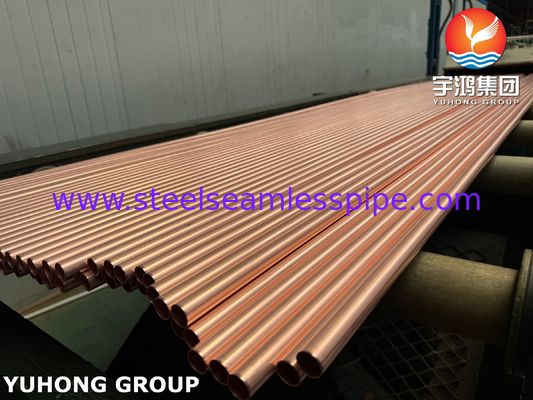

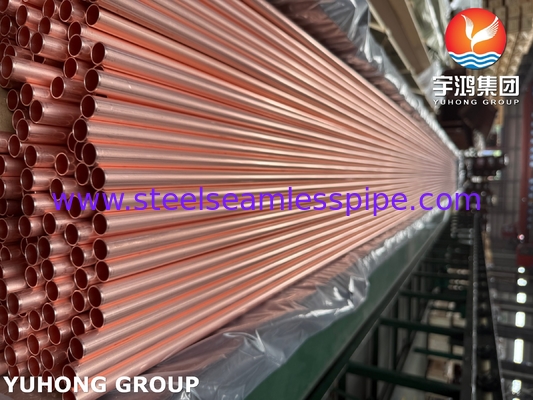

Pipa Tembaga ASTM B111 C12200 untuk Kondensor dan Penukar Panas

ASTM B111 adalah standar yang dikembangkan oleh American Society for Testing and Materials, yang secara khusus menentukan persyaratan teknis untuk komposisi kimia, sifat mekanik, toleransi dimensi, pengujian non-destruktif, pengujian hidrostatik, dan aspek lain dari pipa tembaga dan paduan tembaga tanpa sambungan yang digunakan dalam pembuatan kondensor, evaporator, dan penukar panas. C12200 adalah kelas paduan tembaga tertentu yang ditentukan di bawah standar ini, termasuk tembaga yang dideoksidasi fosfor, yang merupakan tembaga bebas oksigen dengan fosfor residu rendah.

Mengapa Pipa Tembaga ASTM B111 C12200 banyak digunakan dalam Industri Penukar Panas?

• Konduktivitas termal yang sangat baik: Tembaga memiliki konduktivitas termal yang sangat baik, kedua setelah perak, sementara pipa tembaga C12200 memiliki koefisien konduktivitas termal yang sangat tinggi (sekitar 391 W/m · K), yang merupakan keunggulan utama yang membuatnya menjadi pipa penukar panas seperti kondensor dan pipa penukar panas, mampu mentransfer panas secara efisien.
• Ketahanan korosi yang baik: Pipa tembaga C12200 tidak hanya memiliki ketahanan korosi yang baik dan dapat mempertahankan kinerja yang sangat baik dalam air tawar dan air kondensat uap, tetapi juga memiliki ketahanan yang baik terhadap korosi penghilangan seng dan retak korosi tegangan, yang keduanya disebabkan oleh unsur fosfor. Ketahanan terhadap korosi penghilangan seng adalah keuntungan signifikan dari tembaga yang mengandung fosfor yang dideoksidasi seperti C12200 dibandingkan dengan tembaga bebas oksigen seperti C10200/C10100. Di lingkungan yang mengandung oksigen terlarut dan karbon dioksida dalam air payau, air laut, atau bahan kimia pengolahan air tertentu, pipa nikel tembaga biasa rentan terhadap penghilangan seng karena pelarutan selektif seng, meninggalkan struktur tembaga yang berpori dan rapuh. Fosfor dalam C12200 dapat secara efektif mencegah terjadinya bentuk korosi ini, sekaligus meningkatkan ketahanan retak korosi tegangan pipa tembaga dalam lingkungan media tertentu seperti amonia.
• Kinerja pengelasan dan pematrian yang baik: Adanya fosfor meningkatkan kinerja pengelasan dan pematrian pipa tembaga, sehingga lebih mudah untuk melakukan sambungan pelat pipa selama pembuatan penukar panas.

• Sifat mekanik dan pemrosesan yang baik: Pipa tembaga C12200 memiliki kekuatan, kekerasan, dan keuletan yang cukup, sehingga mudah ditekuk, diperluas, dan dibentuk untuk memenuhi persyaratan pemasangan.

• Keuletan dan ketangguhan yang baik: Pipa tembaga C12200 dapat mempertahankan ketangguhan yang baik bahkan pada suhu yang lebih rendah.

• Konduktivitas: Karena adanya pengotor fosfor, meskipun konduktivitas pipa tembaga C12200 sedikit lebih rendah daripada tembaga bebas oksigen seperti C10200/C10100, konduktivitasnya masih sangat tinggi, sekitar 85-90% IACS, yang cukup untuk memenuhi kebutuhan sebagian besar aplikasi penukar panas.

Kimia Pipa Tembaga ASTM B111 C12200 Komposisi

Apa perbedaan antara Pipa Tembaga ASTM B111 C12200 dan Pipa Tembaga lainnya?

• Vs C11000 (Tembaga elektrolitik keras ETP): C11000 memiliki kandungan oksigen yang lebih tinggi (0,02% -0,04%), yang dapat menyebabkan kerapuhan hidrogen dalam atmosfer reduksi seperti hidrogen, dan ketahanannya terhadap korosi penghilangan seng tidak sebaik C12200. C12200, karena perlakuan deoksidasi, menghindari masalah kerapuhan hidrogen dan memiliki ketahanan yang lebih baik terhadap penghilangan seng, menjadikannya pilihan yang lebih baik untuk pipa kondensor.
• Vs C10200/C10100 (Tembaga Bebas Oksigen): Tembaga bebas oksigen memiliki konduktivitas listrik dan termal tertinggi, mendekati 100% IACS, dan ketahanan yang baik terhadap kerapuhan hidrogen, tetapi ketahanannya terhadap korosi penghilangan seng tidak sebaik C12200. Tembaga bebas oksigen C10200/C10100 biasanya lebih mahal dan umumnya digunakan dalam situasi di mana konduktivitas tinggi diperlukan untuk konduktor atau di lingkungan yang sangat sensitif terhadap kerapuhan hidrogen.
• VS pipa paduan tembaga-nikel (seperti kuningan angkatan laut C44300, kuningan aluminium C68700, CuNi 70/30, CuNi 90/10): Pipa tembaga paduan ini memiliki ketahanan korosi yang lebih baik di air laut atau lingkungan yang lebih keras, terutama dalam hal ketahanan korosi erosi dan ketahanan korosi air laut, tetapi konduktivitas termal yang lebih rendah daripada C12200 dan biaya produksi yang lebih tinggi. C12200 lebih hemat biaya di lingkungan air tawar, air payau, atau air laut yang relatif ringan.

Industri apa saja yang terutama menggunakan Pipa Tembaga ASTM B111 C12200?

• Kondensor pembangkit listrik: Ini adalah aplikasi terbesar dan paling klasik dari pipa tembaga ASTM B111 C12200, terutama digunakan untuk mengembunkan dan mengembalikan uap buang dari turbin.

• Kondensor dan penukar panas kapal: Pipa tembaga ASTM B111 C12200 dapat digunakan untuk kondensasi dan berbagai sistem pendingin di pembangkit listrik kapal.

• Penukar panas dalam proses petrokimia, kimia, dan industri: ASTM B111 C12200 dapat digunakan untuk mendinginkan cairan proses, media pemanas, dll.

• Evaporator dan kondensor dalam sistem HVAC, terutama dalam chiller dan sistem besar.

• Peralatan pendingin: seperti komponen penukar panas untuk penyimpanan dingin besar dan mesin pendingin industri.

• Aplikasi penukar panas lainnya yang membutuhkan konduktivitas termal tinggi, ketahanan korosi, dan kemampuan bentuk yang baik.

Ringkasan:

Pipa tembaga mulus ASTM B111 C12200 (tembaga yang dideoksidasi fosfor DHP) hemat biaya dan memiliki konduktivitas termal yang sangat baik, kemurnian tinggi dan kelembaman biologis, keuletan dan kemampuan bentuk yang sangat baik, dan tidak ada risiko penyakit hidrogen, menjadikannya banyak digunakan dalam sistem pendingin, sistem air minum, sistem pemanas bertekanan rendah, dan penukar panas industri umum yang menangani media non-korosif.

Namun, ASTM B111 C12200 memiliki ketahanan korosi erosi dan ketahanan korosi dezincification yang sangat buruk, dan memiliki kekuatan mekanik yang rendah. Oleh karena itu, ketika memilih untuk menggunakan pipa tembaga mulus ASTM B111 C12200, perlu untuk membatasi secara ketat lingkungan penggunaannya, seperti air bersih, cairan non-oksidasi, tidak ada partikel padat, laju aliran rendah, tidak ada ion klorida, tidak ada amonia, dll. Setelah batas-batas ini terlampaui, atau ion klorida atau laju aliran tinggi muncul, kuningan aluminium (C68700), kuningan angkatan laut (C44300) atau paduan tembaga-nikel (C70600, C71500) harus digunakan.
