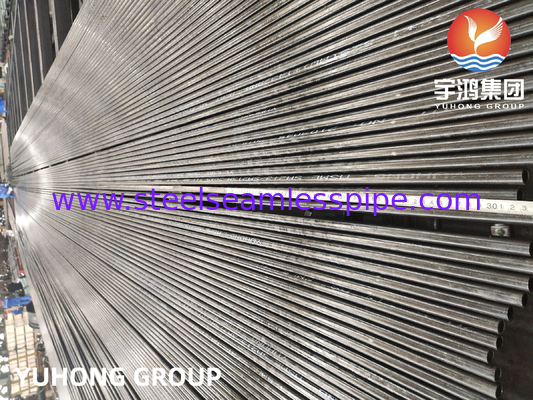

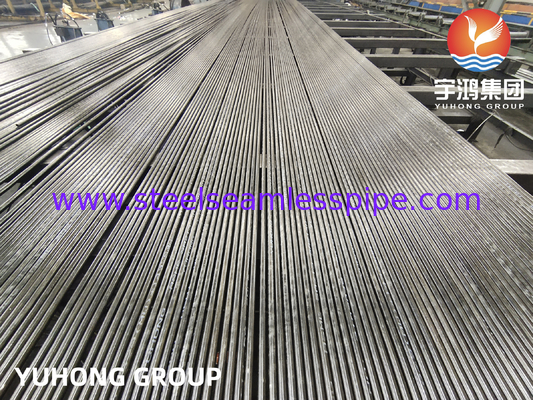

ASME SA213 T11 tabung tanpa jahitan baja paduan untuk boiler superheater penukar panas

Komposisi Kimia Tabung Mulus ASME SA213 T11

Standar Material ASME SA213:

Diatur oleh ASME SA213 / ASTM A213. Spesifikasi ini mencakup tabung baja paduan feritik dan austenitik tanpa sambungan untuk boiler, superheater, dan penukar panas.

"SA213" menunjukkan spesifikasi material ASME BPVC (Kode Boiler dan Bejana Tekanan) Bagian II, yang pada dasarnya identik dengan spesifikasi ASTM A213. Untuk konstruksi bejana tekan (ASME BPVC Bagian I atau VIII), awalan "SA" diperlukan.

Karakteristik Utama: Tanpa Sambungan

Tabung dibuat tanpa las memanjang. Hal ini dicapai melalui proses seperti ekstrusi panas atau penusukan putar yang diikuti dengan pilgering/penarikan dingin.

Mengapa Tanpa Sambungan? Penting untuk aplikasi bertekanan tinggi dan bersuhu tinggi dalam boiler dan penukar panas. Sambungan las adalah potensi titik lemah yang rentan terhadap kegagalan di bawah siklus termal dan tekanan yang parah; konstruksi tanpa sambungan menghilangkan risiko ini.

Aplikasi Utama Tabung Mulus ASME SA213 T11: Penukar Panas (dan Boiler)

Penukar Panas: Dirancang khusus untuk digunakan dalam lembaran tabung penukar panas yang beroperasi pada suhu dan tekanan tinggi, umumnya ditemukan di:

Kilang Petrokimia

Pabrik Pengolahan Kimia

Pembangkit Listrik (Pembangkit Uap Pemulihan Panas - HRSG, pemanas air umpan)

Komponen Boiler: Juga banyak digunakan di:

Superheater Boiler

Pemanas Ulang Boiler

Ekonomiser Boiler (di bagian yang membutuhkan ketahanan suhu lebih tinggi daripada baja karbon)

Properti Utama & Mengapa Digunakan Tabung Mulus ASME SA213 T11:

Kekuatan Suhu Tinggi: Mempertahankan kekuatan tarik dan mulur yang baik pada suhu yang jauh lebih tinggi daripada baja karbon (biasanya hingga ~650°C / 1200°F).

Ketahanan Oksidasi: Kandungan kromium memberikan ketahanan yang jauh lebih baik terhadap penskalaan (oksidasi) dalam layanan uap dibandingkan dengan tabung baja karbon, yang mengarah pada umur pakai yang lebih lama.

Ketahanan Mulur: Kandungan molibdenum meningkatkan ketahanan terhadap deformasi lambat dan terus-menerus di bawah tekanan pada suhu tinggi (mulur).

Kemampuan Fabrikasi & Pengelasan yang Baik: T11 umumnya dianggap dapat dilas dengan prosedur yang tepat (pemanasan awal, perlakuan panas pasca-pengelasan - PWHT).

Efektivitas Biaya: Menawarkan keseimbangan yang baik antara kinerja dan biaya dibandingkan dengan baja paduan yang lebih tinggi seperti T22 (2.25Cr-1Mo) atau baja tahan karat (TP304, TP316) untuk rentang suhu yang berlaku.

Persyaratan Manufaktur & Pengujian (Per SA213/A213):

Perlakuan Panas: Tabung T11 selalu dipasok dalam kondisi yang dianil. Annealing (pemanasan dan pendinginan lambat) melunakkan baja, mengoptimalkan daktilitas, dan menghasilkan mikrostruktur yang diperlukan (terutama ferit dengan beberapa karbida).

Analisis Kimia: Batas komposisi yang ketat untuk Karbon, Mangan, Fosfor, Sulfur, Silikon, Kromium, Molibdenum, dan elemen residu lainnya.

Pengujian Mekanik Tabung Mulus ASME SA213 T11:

Uji Tarik: Persyaratan minimum untuk Kekuatan Tarik, Kekuatan Luluh, dan Perpanjangan.

Uji Kekerasan: Batas kekerasan maksimum ditentukan untuk memastikan daktilitas dan kemampuan las yang tepat.

Uji Hidrostatik: Setiap tabung harus tahan terhadap tekanan uji hidrostatik minimum tanpa bocor.

Pemeriksaan Non-Destruktif (NDE):

Uji Arus Eddy: Wajib pada setiap tabung untuk mendeteksi ketidaksempurnaan seperti retakan, sambungan, atau inklusi.

Uji Ultrasonik: Opsional kecuali ditentukan oleh pembeli, digunakan untuk mendeteksi ketidaksempurnaan internal atau eksternal yang lebih besar.

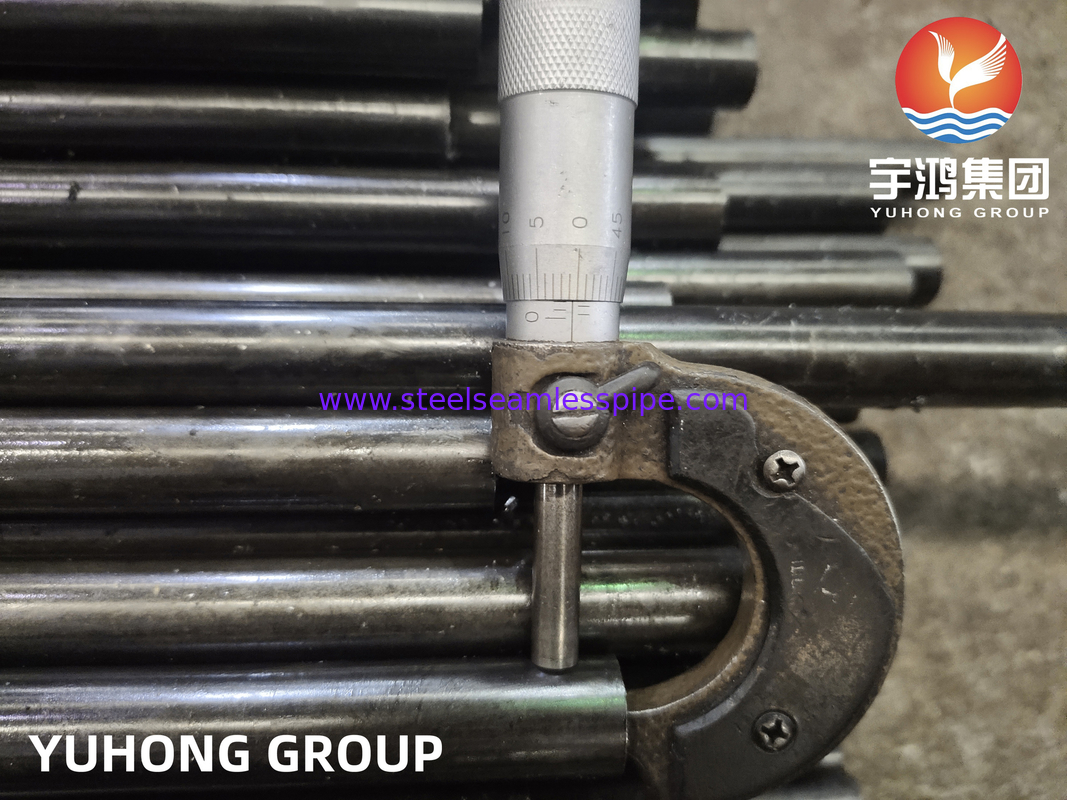

Toleransi Dimensi: Kontrol ketat pada Diameter Luar (OD), Ketebalan Dinding (WT), dan toleransi panjang.

Permukaan Akhir: Permukaan tabung harus halus dan bebas dari kerak dan ketidaksempurnaan yang merugikan kinerja.

Sertifikasi & Penandaan Tabung Mulus ASME SA213 T11:

Laporan Uji Material (MTR) atau Laporan Uji Pabrik Bersertifikat (CMTR) disediakan, yang mensertifikasi kepatuhan terhadap persyaratan kimia, mekanik, dan pengujian.

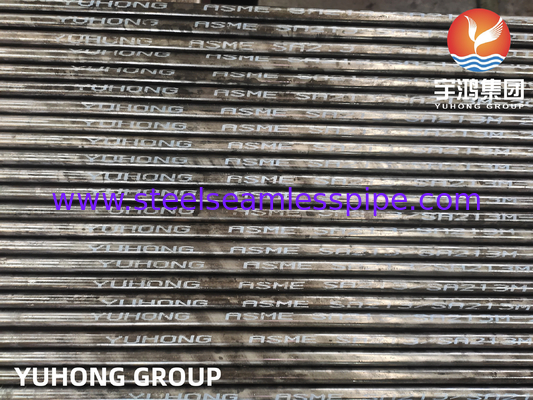

Tabung biasanya ditandai dengan:

Nama atau Merek Pabrikan

Spesifikasi SA213

Grade (T11)

Nomor Panas (untuk keterlacakan)

Ukuran (misalnya, OD x WT)

"S" yang menunjukkan Tanpa Sambungan (meskipun melekat pada definisi tabung SA213)

Metode NDE yang digunakan (misalnya, "E" untuk Arus Eddy)

Kesimpulannya:

Tabung Penukar Panas Mulus SA213 T11 adalah tabung baja paduan feritik tanpa sambungan yang terbuat dari baja 1,25% Kromium - 0,50% Molibdenum, diproduksi sesuai dengan persyaratan ketat ASME SA213/A213. Itu dipasok dalam kondisi yang dianil. Penggunaan utamanya adalah pada penukar panas dan komponen boiler bersuhu tinggi dan bertekanan tinggi (seperti superheater dan reheater), di mana kekuatan suhu tinggi, ketahanan oksidasi, ketahanan mulur, dan integritas tanpa sambungannya menjadikannya pilihan yang andal dan hemat biaya dalam rentang suhu operasinya.
