Penukar Panas Cangkang dan Tabung API 660 Solusi Transfer Panas Unggul untuk Industri

Reboiler Tipe Kettle, Penukar Panas Tipe Kettle, Penukar Panas Tipe TEMA K, Penukar Panas Shell And Tube API 660

TEMAstandar adalah singkatan dari “Tubular Exchangers Manufacturers Association” dan merupakan seperangkat standar yang dikembangkan oleh produsen shell and tube terkemuka.Standar ini mendefinisikan gaya penukar panas dan toleransi permesinan dan perakitan. Salah satu keuntungan memilih produsen shell & tube yang membangun sesuai spesifikasi TEMA adalah bahwa pengguna akhir diyakinkan bahwa mereka akan menerima dan memasang peralatan yang dibangun sesuai dengan spesifikasi dan kriteria tertentu.

TEMA C – Layanan Umum
TEMA B – Layanan Kimia
TEMA R – Layanan Kilang

API 660adalah standar yang merinci persyaratan khusus untuk desain, fabrikasi, inspeksi, pengujian, dan pengiriman penukar panas shell-and-tube.

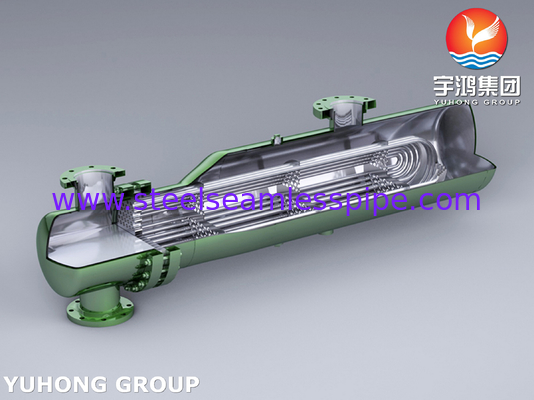

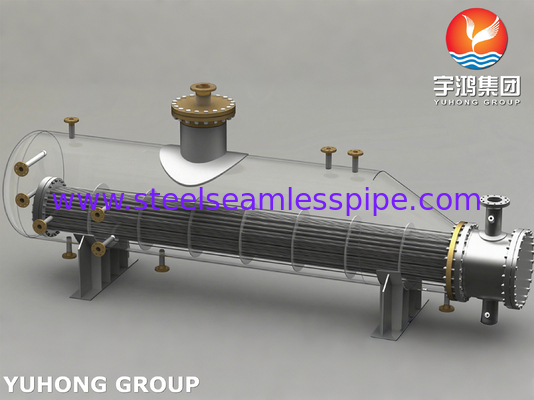

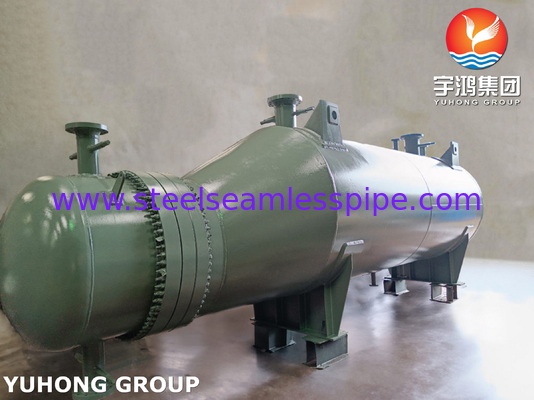

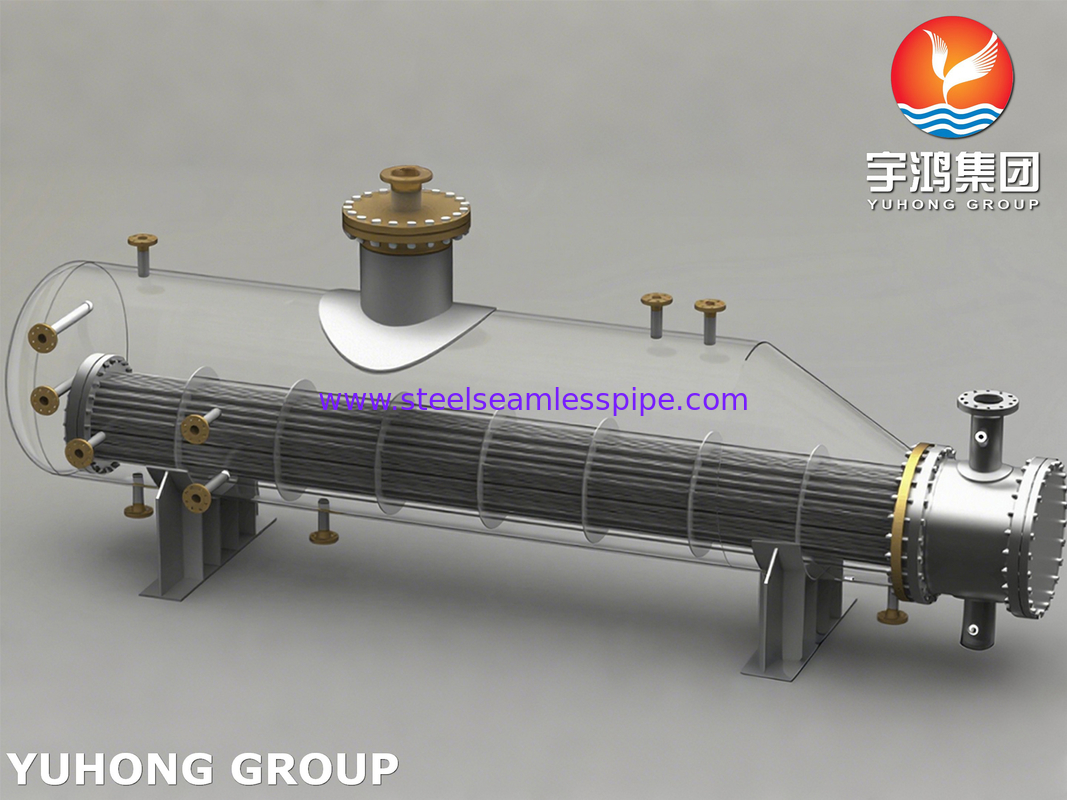

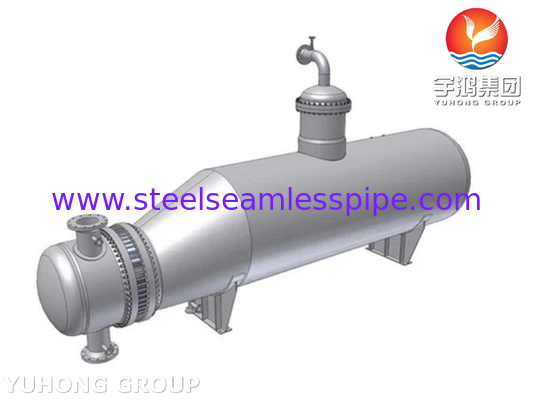

Penukar Panas Tipe Kettle / Reboiler Tipe Kettlemenampung cairan di shell di bagian bawah. Cairan bersentuhan dengan bundel tabung yang berisi media pemanas. Media pemanas yang mungkin berupa uap mengalir melalui bundel tabung dan keluar sebagai kondensat. Cairan dari bagian bawah menara yang akan dipanaskan mengalir melalui sisi shell. Panas laten dari media pemanas (uap) digunakan untuk menguapkan cairan sisi shell. Desain shell K menyediakan ruang yang cukup untuk memisahkan cairan yang diuapkan dan uap. Cairan yang diuapkan mengalir keluar melalui bagian atas shell.
Terdapat dinding penahan atau weir luapan. Hal ini menentukan jumlah cairan yang akan ditahan di dalam shell sehingga bundel tabung tetap tertutup cairan. Panjang vertikal weir. Bundel tabung harus terendam di dalam cairan setiap saat selama proses untuk efisiensi maksimum penukar.

Aplikasi Penukar Panas Tipe Kettle / Reboiler Tipe Kettle:
