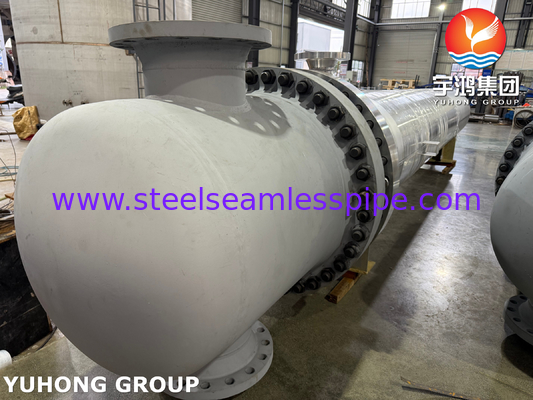

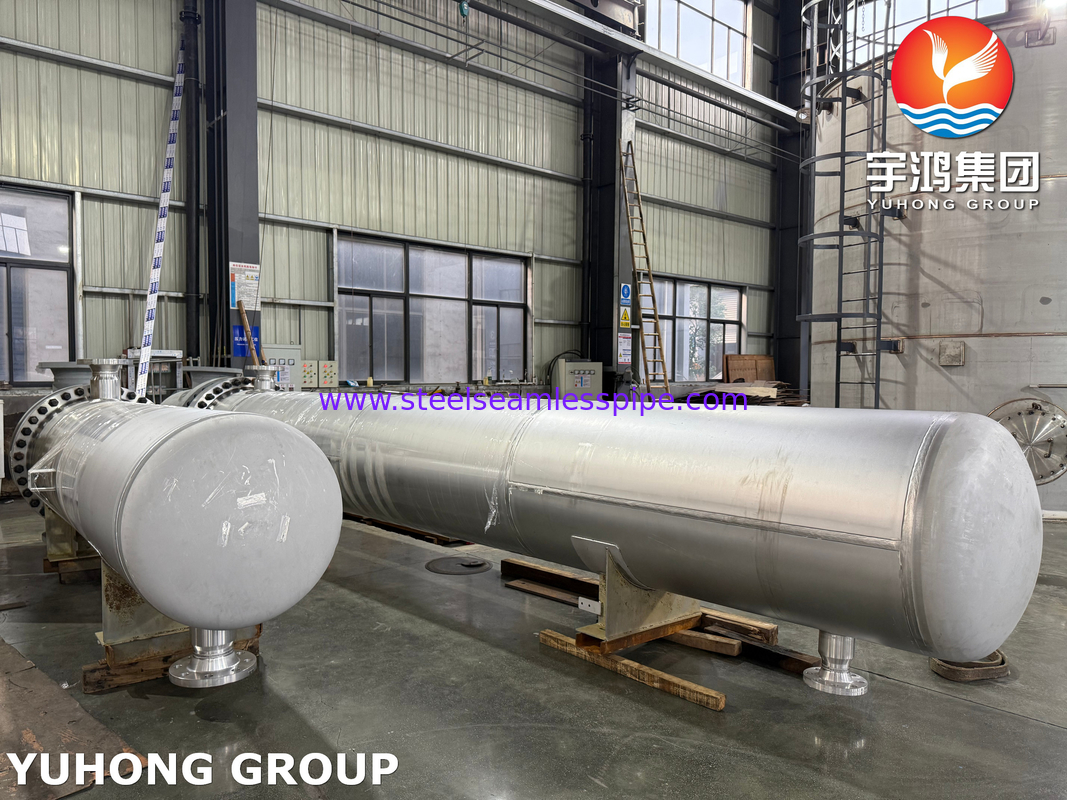

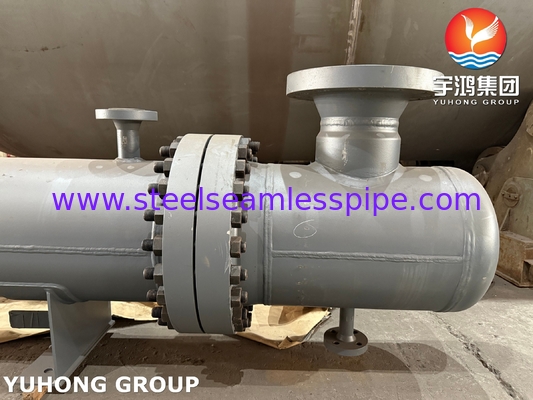

Shell dan Tube Heat Exchanger Floating Head Type Untuk Heater Tail Gas ASME U STAMP

Shell dan Tube Heat Exchanger Floating Head Type Untuk Heater Tail Gas ASME U STAMP

  • Shell dan Tube Heat Exchanger Floating Head Type Untuk Heater Tail Gas ASME U STAMP
  • Shell dan Tube Heat Exchanger Floating Head Type Untuk Heater Tail Gas ASME U STAMP
  • Shell dan Tube Heat Exchanger Floating Head Type Untuk Heater Tail Gas ASME U STAMP
  • Shell dan Tube Heat Exchanger Floating Head Type Untuk Heater Tail Gas ASME U STAMP
Shell dan Tube Heat Exchanger Floating Head Type Untuk Heater Tail Gas ASME U STAMP
Detail produk:
Tempat asal: Cina
Nama merek: YUHONG HEAT EXCHANGER
Sertifikasi: ASME Section VIII Divison 1
Nomor model: Tipe Kepala Mengambang
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1set
Harga: Dapat dinegosiasikan
Kemasan rincian: Peti kayu standar atau kemasan khusus berdasarkan kebutuhan pelanggan.
Waktu pengiriman: 60-90 hari
Syarat-syarat pembayaran: T/T, L/C terlihat
Menyediakan kemampuan: 10 set/bulan
Kontak
Semua produk
Pipa Seamless Stainless Steel (290)
Tabung Mulus Stainless Steel (277)
Pipa Stainless Steel Dupleks (127)
Tabung Baja Tahan Karat Dupleks (29)
Tabung jarum (107)
Tabung Sirip (631)
Penukar panas (17)
Tabung Penukar Panas (424)
Paket tabung penukar panas (37)
Lembar Tabung Penukar Panas (116)
penyekat penukar panas (36)
Pendingin udara (8)
Kapal Tekanan (4)
Pipa Las Stainless Steel (57)
Tabung Las Stainless Steel (114)
Nikel paduan pipa (261)
Tabung Paduan Nikel (79)
Tabung paduan tembaga (227)
Tabung Baja Paduan (184)
tabung titanium (10)
Bright Annealed Tube (153)
Tabung Boiler (145)
pemasangan baja (804)
Flensa Baja (590)
Yang lain (391)
Bagian Pelapis (7)
Detil Deskripsi produk
Bahan: Baja tahan karat, Baja karbon, Baja paduan Aplikasi: Pemanas gas ekor
Industri: Industri Pupuk Standar Desain: ASME Bagian VIII, TEMA (Asosiasi Produsen Penukar Tubular)
Desain: HTRI, PV Elite, AutoCAD, GSTARCAD, PROHE Stek: Ketebalan hingga 30mm
ujung piring: Hingga 3 meter dia dan ketebalan 25mm bergulir: Max.30 MM THK
Pengeboran: 400mm THK dan 4000 DIA pengelasan: Gtaw, saw
Tembakan Peledakan: semburan pasir tes: Tes PMI
Menyoroti:

U Shell Tube Heat Exchanger

,

Penukar panas tabung kepala terapung

,

Penukar tabung pemanas gas ekor

Penukar Panas Shell and Tube Tipe Kepala Apung untuk Pemanas Gas Ekor ASME U STAMP

YUHONG Penukar Panas Shell and Tube – Tipe Kepala Apung, dirancang dan dibuat sesuai dengan ASME Section VIII Div. 1 dan disertifikasi dengan ASME U Stamp. Desain kepala apung memungkinkan pembongkaran, pembersihan, dan perawatan yang mudah, menjadikannya ideal untuk menangani pemanasan gas ekor dalam aplikasi industri yang menuntut.

Keuntungan Penukar Panas Tetap

Meskipun produk ini adalah tipe kepala apung, perlu dicatat keuntungan dari penukar panas lembaran tabung tetap, yang seringkali cocok untuk aplikasi yang kurang kompleks:

  • Hemat Biaya: Desain lembaran tabung tetap lebih mudah dibuat dan lebih ekonomis dibandingkan dengan tipe kepala apung.
  • Desain Kompak: Mereka membutuhkan lebih sedikit ruang, menjadikannya ideal untuk instalasi dengan ruang terbatas.
  • Daya Tahan: Tanpa bagian yang bergerak, penukar lembaran tabung tetap kokoh dan menawarkan masa pakai yang lama dalam aplikasi suhu rendah hingga sedang.
  • Operasi Bebas Kebocoran: Bundel tabung yang dilas menghilangkan risiko kebocoran eksternal.

Proses Produksi

Produksi Penukar Panas Shell and Tube Tipe Kepala Apung melibatkan langkah-langkah utama berikut:

Langkah Deskripsi
Desain Desain khusus dibuat menggunakan perangkat lunak canggih (misalnya, HTRI, PV Elite) untuk memenuhi persyaratan ASME dan klien.
Pemotongan Material Pemotongan bahan mentah (pelat shell, tabung, lembaran tabung) dengan presisi tinggi menggunakan mesin pemotong plasma CNC atau laser.
Penggulungan Shell Pelat shell digulung menjadi bentuk silinder menggunakan mesin penggulung hidrolik dan dilas secara longitudinal.
Fabrikasi Lembaran Tabung Lembaran tabung dibor dengan presisi tinggi agar sejajar dengan pengaturan tabung dan jarak tengah.
Penyisipan Tabung Tabung penukar panas dimasukkan ke dalam lembaran tabung sesuai dengan pengaturan yang ditentukan.
Ekspansi Tabung Tabung diekspansi ke dalam lembaran tabung menggunakan alat ekspansi tabung mekanis atau hidrolik untuk memastikan segel bebas kebocoran.
Perakitan Kepala Kepala apung dan kepala stasioner dibuat dan dirakit, memastikan keselarasan dengan bundel shell dan tabung.
Sandblasting Semua komponen di-sandblast untuk menghilangkan kontaminan permukaan dan mempersiapkan pelapisan atau pengecatan.
Pengelasan Las kritis (misalnya, sambungan kepala-ke-shell, sambungan nosel) diselesaikan oleh tukang las yang memenuhi syarat sesuai dengan standar ASME.
Pengujian Pengujian hidrostatik, pneumatik, dan non-destruktif (NDT) memastikan penukar memenuhi persyaratan tekanan dan kualitas.
Perakitan Akhir Komponen dirakit, dan inspeksi akhir dilakukan sebelum pengiriman.

Pengaturan Tabung dan Toleransi

tabung dan toleransi jarak tengah sangat penting untuk kinerja penukar panas.

Parameter Detail
Pengaturan Tabung Tata letak umum meliputi segitiga (30°) dan persegi (90°) untuk transfer panas dan aliran yang optimal.
Pitch Tabung (Jarak Tengah) Biasanya 1,25x diameter luar (OD) tabung untuk memastikan aliran fluida dan kekuatan mekanik yang tepat.
Toleransi Toleransi jarak tabung-ke-tabung: ±0,5 mm. Toleransi pengeboran lembaran tabung: ±0,2 mm.

Fungsi Penukar Panas

Penukar Panas Shell and Tube Tipe Kepala Apung untuk Pemanas Gas Ekor dirancang untuk:

  • Transfer Panas: Secara efisien menukar panas antara dua fluida (misalnya, gas ekor dan media pemanas) tanpa mencampurnya.
  • Menangani Ekspansi Termal: Desain kepala apung mengakomodasi ekspansi termal dari bundel tabung, mencegah tekanan termal.
  • Memfasilitasi Perawatan: Kepala apung memungkinkan pelepasan bundel tabung yang mudah untuk pembersihan dan inspeksi, memastikan efisiensi jangka panjang.
  • Beroperasi dalam Kondisi Tekanan Tinggi: Dirancang untuk menahan tekanan dan suhu tinggi, menjadikannya cocok untuk pemanasan gas ekor di kilang dan pabrik kimia.

Shell dan Tube Heat Exchanger Floating Head Type Untuk Heater Tail Gas ASME U STAMP 0
