ASME SA213 TP304 Stainless Steel Seamless Tube Untuk Boiler
ASME SA213 TP304 (UNS S30400) adalah standar tabung stainless steel austenit yang dirancang khusus untuk layanan boiler, superheater, dan penukar panas.Spesifikasi ini mencakup tabung dengan ketebalan dinding minimum yang beroperasi pada suhu tinggi, lingkungan bertekanan tinggi di mana ketahanan korosi dan integritas mekanik sangat penting.
Yuhong Group Co., Ltd. memasok tabung tanpa jahitan ASME SA213 TP304 dengan pelacakan bahan penuh dan dukungan inspeksi pihak ketiga (ABS, DNV, BV, PED, GOST).Dengan lebih dari 25 tahun dalam pembuatan tabung stainless steel austenit dan paduan nikel, kami mempertahankan keahlian khusus dalam aplikasi tabung boiler di mana kontrol ukuran butir dan larutan annealing parameter langsung mempengaruhi umur layanan.
Komposisi kimia (ASTM A213 / ASME SA213)
| Elemen |
Komposisi (%) |
Persyaratan Standar |
| Karbon (C) |
≤ 0.08 |
Maksimal |
| Mangan (Mn) |
≤ 2.00 |
Maksimal |
| Fosfor (P) |
≤ 0.045 |
Maksimal |
| Sulfur (S) |
≤ 0.030 |
Maksimal |
| Silikon (Si) |
≤ 1.00 |
Maksimal |
| Besi (Cr) |
18.0 - 20.0 |
Jangkauan |
| Nikel (Ni) |
8.0 - 11.0 |
Jangkauan |
UNS Deskripsi: S30400. Werkstoff NR: 1.4301.
Sifat Mekanis (Sebagai Solusi Annealed)
| Properti |
Nilai |
Persyaratan |
| Kekuatan tarik (min) |
515 MPa (75 ksi) |
ASTM A213 |
| Kekuatan hasil (min) |
205 MPa (30 ksi) |
00,2% offset |
| Elongasi (menit) |
35% (dalam 2 in. atau 50 mm) |
Panjang |
| Kekerasan (max) |
192 HBW / 90 HRB |
Brinell / Rockwell |
| Pengolahan larutan Temp. |
1040°C (1900°F) menit |
Pemadam air atau pendinginan cepat |
Sumber: persyaratan spesifikasi ASTM A213 / ASME SA213
Proses Produksi dan Kontrol Kualitas
Jalur Produksi
- Proses:Tanpa jahitan - selesai panas atau selesai dingin, sebagaimana ditentukan
- Pengolahan panas:Penggilingan larutan yang diperlukan untuk semua tabung TP304; kontrol ukuran butir sesuai dengan ASTM E112
- Permukaan akhir:Pilihan acar, terang annealed, atau dipoles tersedia
Pengujian wajib (Menurut ASME SA213)
Setiap lot tabung menjalani pemeriksaan berikut:
- Analisis komposisi kimiadengan verifikasi PMI (Positive Material Identification)
- Uji ketegangan- konfirmasi kekuatan tarik dan yield
- Uji kekerasan- Brinell atau Rockwell sesuai spesifikasi
- Uji perataan- memverifikasi ketangguhan dan ketangguhan
- Uji pembakaran- menilai kelayakan untuk perluasan tabung
- Uji hidrostatikatauTes listrik yang tidak merusak(Wirdy arus / ultrasonik)

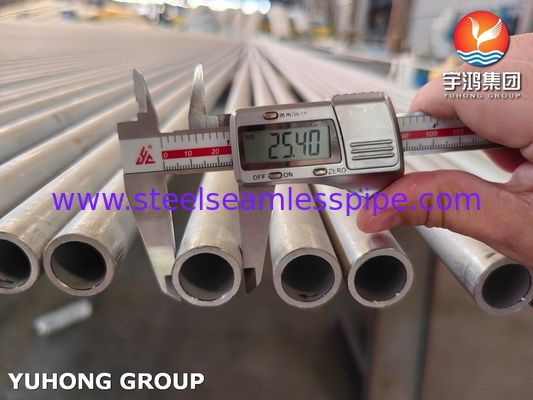

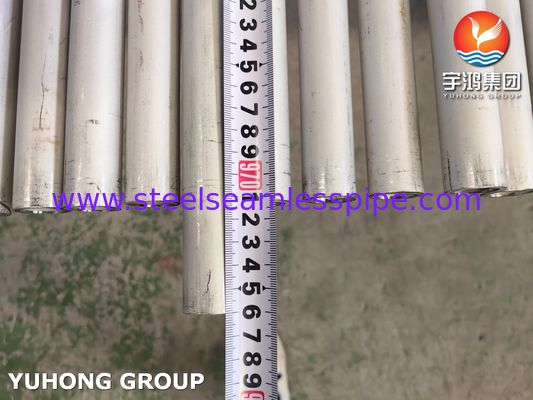

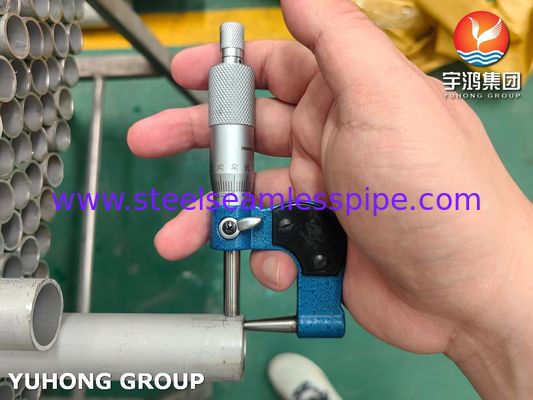

- Pemeriksaan dimensi- OD, WT, verifikasi toleransi panjang
- Uji korosi antar butir- jika ditentukan dalam pesanan pembelian
Pertimbangan Produksi yang Kritis
- Suhu penggilingan larutan harus mencapai minimal 1040 °Cuntuk memastikan larutan karbida yang lengkap dan ketahanan korosi yang optimal
- Pendinginan cepat (penghentian air)sangat penting untuk mencegah sensitisasi dan mempertahankan ketahanan korosi intergranular
- Pembahasan dinginmemberikan toleransi dimensi yang lebih ketat: ±0,10 mm untuk OD < 25,4 mm, ±0,15 mm untuk 25,4-38,1 mm
Kapasitas Produksi Tambahan
Yuhong Group menawarkan dukungan manufaktur terintegrasi untuk perlengkapan penukar panas dan tabung boiler lengkap:
| Komponen / Layanan |
Kemampuan / Ketersediaan Tingkat |
| Tabung U Bend |
Radius kustom, hingga 15,24 m panjang kaki |
| Rangkaian tabung |
Pengumpulan lengkap dengan lembaran tabung dan baffle |
| Lembar tabung |
Baja karbon, baja tahan karat, kelas paduan |
| Baffle / Support Plate |
Pengeboran dan pemesinan khusus |
| Tabung Berkilau |
Luas permukaan yang ditingkatkan untuk efisiensi transfer panas |
| Kepala / Saluran |
Komponen kapal tekanan |
| Sertifikasi MTC |
EN 10204 3.1 atau 3.2 dengan TPI (BV, SGS, DNV, ABS) |
Perusahaan ini memasok perakitan bagian tekanan lengkap dengan kompatibilitas material di semua komponen penukar panas, memastikan koordinasi metalurgi dan dimensi yang konsisten.
Dimensional Scope (ASME SA213)
| Parameter |
Jangkauan |
| Diameter luar |
3.2 mm - 127 mm (1/8′′ - 5′′) |
| Ketebalan dinding |
0.4 mm - 12.7 mm (0,015′′ - 0,500′′) dinding minimum |
| Panjang |
Disesuaikan hingga 32 meter (langsung); U-bend tersedia |
Menurut spesifikasi ASME SA213 - ukuran di luar kisaran ini dapat dilengkapi dengan persetujuan khusus
Lingkup Aplikasi
ASME SA213 TP304 tabung tanpa jahitan ditentukan untuk:
- Tabung boiler- bagian superheater tabung air dan tabung api
- Mesin penukar panas- desain shell-and-tube, U-tube, dan lembaran tabung tetap
- Kondensator- kondensator permukaan uap dan sistem bantu
- Kapal tekanan- pipa internal dalam layanan suhu tinggi
- Pabrik petrokimia- Pemanas proses dan tabung reformer
- Generasi listrik- pabrik siklus konvensional dan gabungan
- Layanan kilang- pemindahan panas unit mentah dan vakum
Batas suhu: Layanan intermiten hingga 870 °C; layanan terus menerus hingga 920 °C (mengurangi ketahanan oksidasi di atas 800 °C)
Pertanyaan Teknis yang Sering Diajukan
Bagaimana TP304 berbeda dari TP304L untuk layanan boiler?
Perbedaan kandungan karbon adalah kuncinya: TP304 memiliki 0,08% max C (kekuatan yang lebih tinggi pada suhu tinggi), sedangkan TP304L memiliki 0,035% max C (kemampuan las yang lebih baik).TP304 lebih disukaikarena kandungan karbon berkontribusi pada kekuatan merangkak suhu tinggi; 304L mungkin tidak memenuhi persyaratan kekuatan minimum pada suhu tinggi.
Apa suhu penggilingan larutan yang ditentukan untuk SA213 TP304?
ASME SA213 mengharuskan pengolahan larutan pada suhu minimal 1040°C (1900°F),diikuti dengan pendinginan cepat (air atau media pemadam cepat lainnya) untuk menjaga ketahanan korosi dan mencegah sensitisasi.
