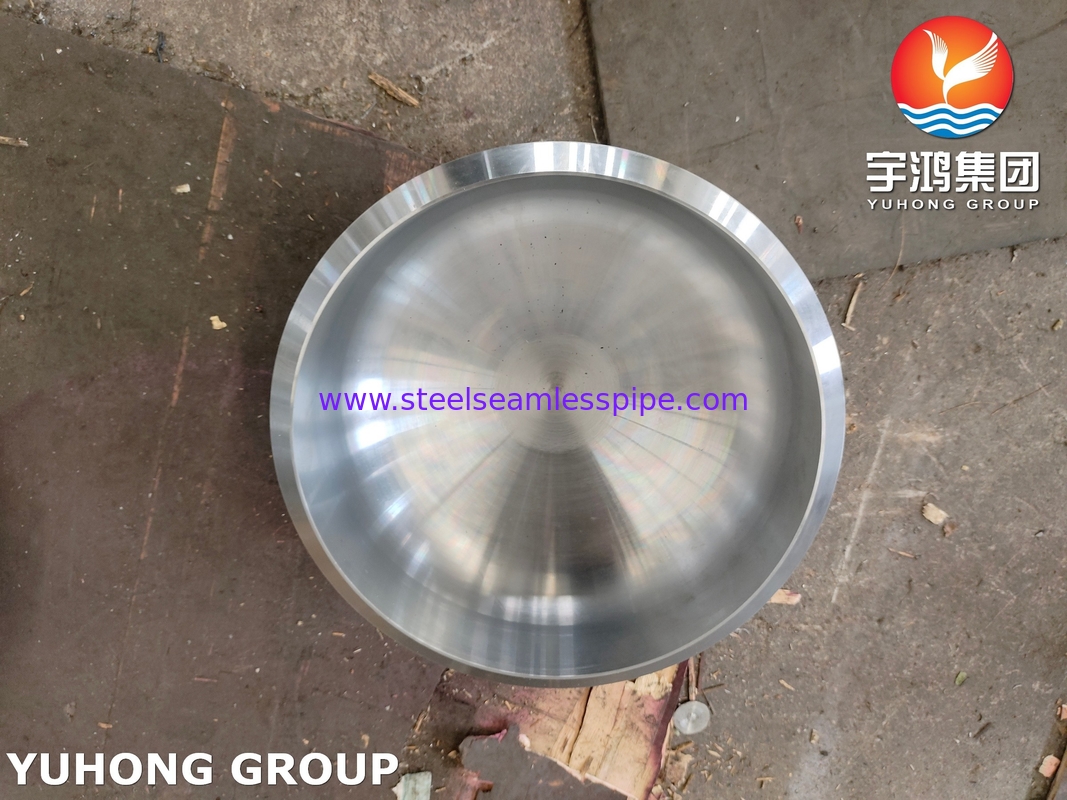

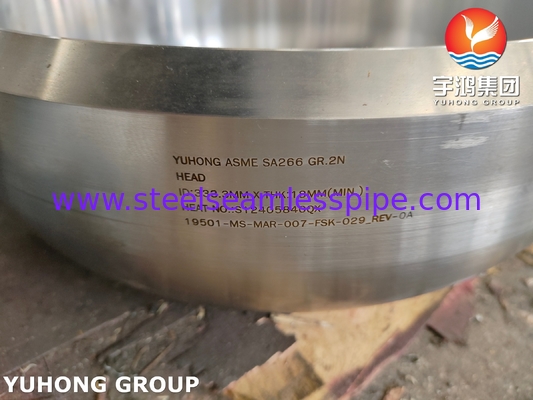

ASME SA 266 GR.2N Kepala untuk penukar panas tekanan tinggi, reaktor, tangki penyimpanan
Kepala SA-266 Gr.2N banyak digunakan dalam wadah tekanan dan sistem boiler untuk media non-korosif karena ekonominya, stabilitas suhu menengah dan pengolahan yang mudah.Dalam lingkungan yang mengandung belerang atau asam, disarankan untuk meningkatkan ke baja paduan Cr-Mo (seperti SA-387 Gr.11) atau baja tahan karat (SA-240 304L), dan mengikuti standar manufaktur dan pengujian secara ketat untuk memastikan layanan yang aman.
Kepala kupu-kupu terdiri dari bagian mahkota (Crown Radius) dan zona transisi tepi lipatan (Knuckle Radius), dan geometri adalah antara kepala elips dan penutup datar.
Kepala elips terdiri dari sumbu semi-major (a) dan sumbu semi-minor (b). Bentuk standarnya adalah rasio elips 2: 1 (yaitu a / b = 2),dan itu adalah salah satu jenis kepala yang paling banyak digunakan di kapal tekanan.
Kepala kupu-kupu Biaya manufaktur rendah, cetakan sederhana Konsentrasi stres yang besar, kapasitas bantalan tekanan yang lebih lemah daripada kepala elips Tekanan sedang dan rendah, beban siklik jarang
Kepala elips Distribusi tegangan seragam, bantalan tekanan tinggi Biaya cetakan tinggi, proses penggambaran dalam yang kompleks Tekanan tinggi, lingkungan beban kelelahan
Persyaratan komposisi kimia
| Artikel |
Req. kimia untuk ASTM A266, % |
| Gr. 1 & 2 |
Gr. 3 |
Gr. 4 |
| C |
≤ 0.30 |
≤ 0.35 |
≤ 0.30 |
| Mn |
0.40 ~ 1.05 |
0.80 ~ 1.35 |
0.80 ~ 1.35 |
| P |
≤ 0.025 |
≤ 0.025 |
≤ 0.025 |
| S |
≤ 0.025 |
≤ 0.025 |
≤ 0.025 |
| Ya. |
0.15 ~ 0.35 |
0.15 ~ 0.35 |
0.15 ~ 0.35 |
Pengolahan Panas
Setelah ditempa dan sebelum dipanaskan kembali untuk perawatan panas, tempa sesuai dengan ASTM A266 harus didinginkan sedemikian rupa sehingga mencegah kerusakan dan mencapai transformasi.Semua ASTM A266 tempa harus diobati panas dengan salah satu dari empat proses: penggilingan, normalisasi, normalisasi dan tempering, atau pendinginan cair dan tempering. Ketika tempering dilakukan, harus pada suhu subkritis, tetapi tidak kurang dari 1100 ° F [595 ° C].
Sifat Mekanis
Kekuatan tarik
Persyaratan |
Gr. 1 |
Gr. 2 & 4 |
Gr. 3 |
T.S. Min.
ksi [Mpa] |
60 ~ 85
[415~585] |
70 ~ 95
[485~655] |
75 ~ 100
[515~690] |
Y.S. Min.
ksi [Mpa] |
30
[205] |
36
[250] |
37.5
[260] |
EL. dalam 2" atau
[62,5 mm]
Min. % |
23
[21 ] |
20
[18] |
19
[17] |
R.O.A.
Min. % |
38 |
33 |
30 |
ASTM A266
Kelas |
Kekerasan Brinell
HBW |
| 1 |
121 ~ 170 |
| 2 |
137 ~ 197 |
| 3 |
156 ~ 207 |
| 4 |
137 ~ 197 |
Skenario aplikasi kepala
Peralatan khas:

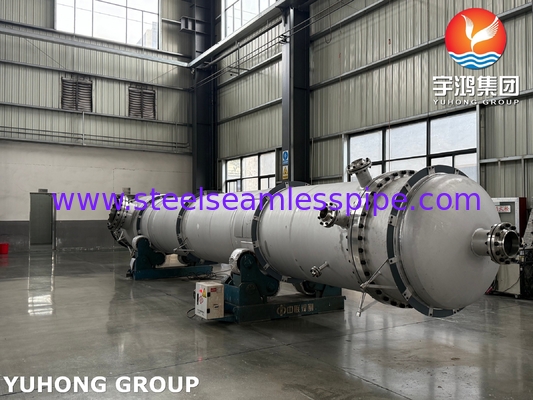

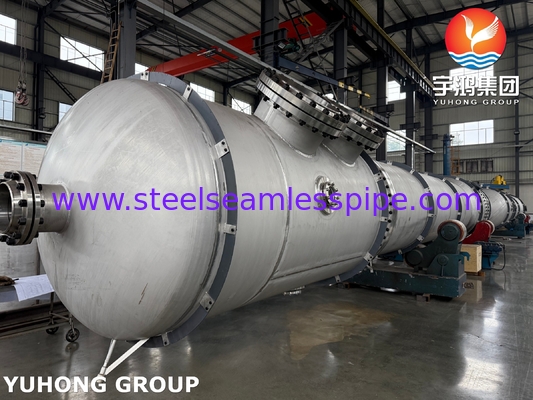

Kapal bertekanan: kepala akhir reaktor, tangki penyimpanan, dan penukar panas (seperti kepala elips dan kupu-kupu).
Sistem boiler: drum uap dan kepala header, suhu desain ≤425°C.
Unit petrokimia: kepala hemisferik reaktor hidrogenasi dan menara fraksi, tahan terhadap korosi hidrogen suhu menengah.
Media yang berlaku:
Cairan tidak korosif (air, uap, produk minyak).
Lingkungan korosif lemah (mengandung sejumlah kecil H2S/CO2, kandungan belerang harus dikontrol).
