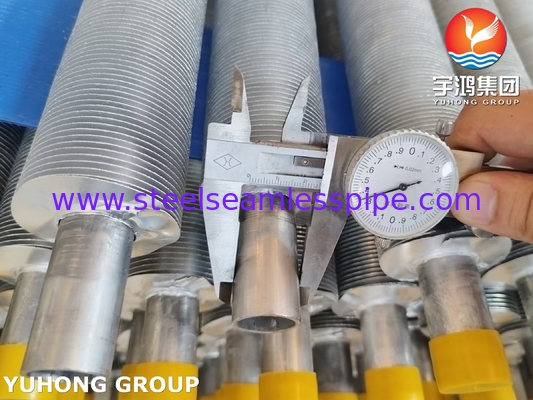

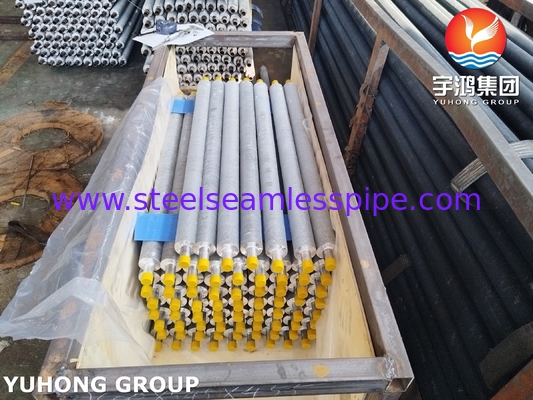

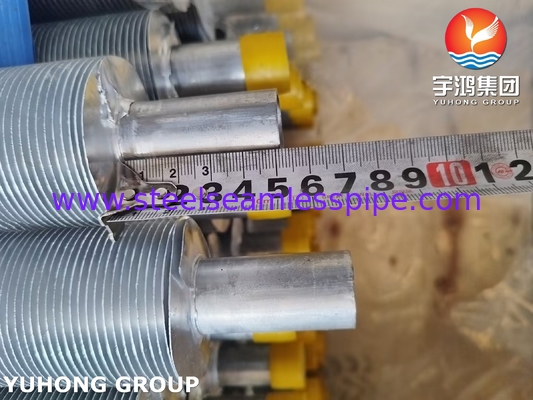

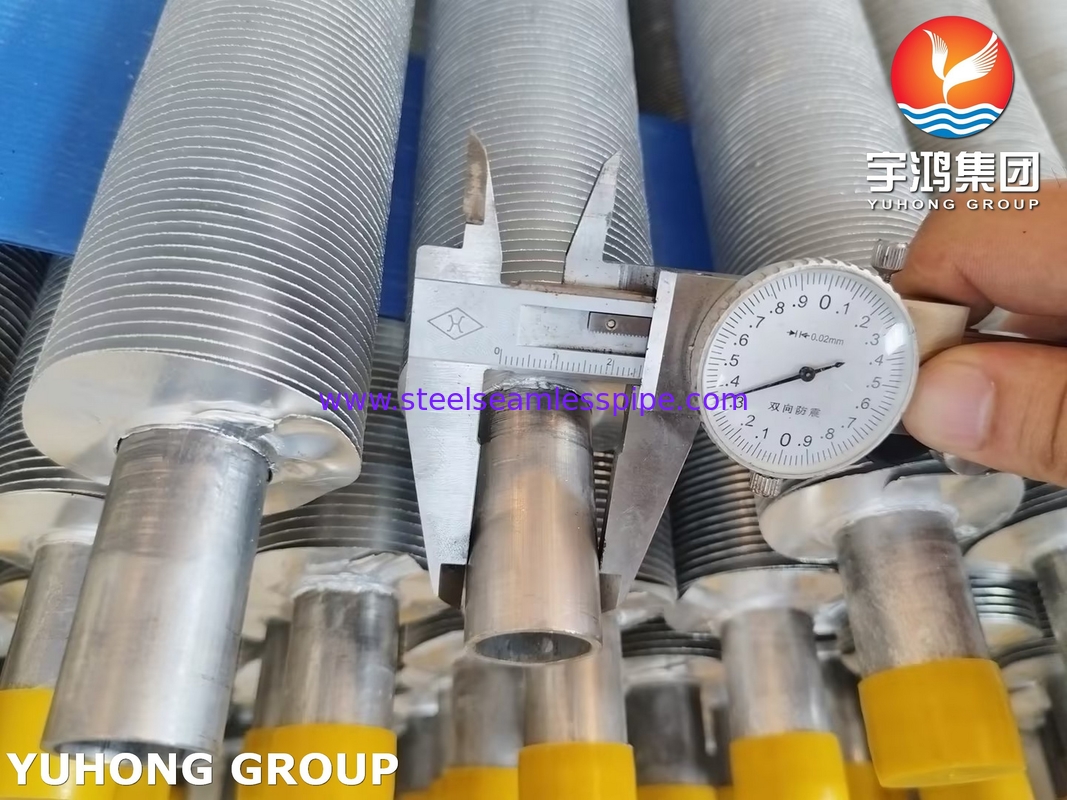

ASME SA249 Baja tahan karat Wuond Fin Tube Fin Type L
Untuk apa digunakan tabung sirip?
Tabung sirip adalah komponen utama penukar panas. mereka adalah serangkaian tabung di mana sirip telah ditambahkan di luar untuk meningkatkan daerah kontak dengan cairan luar,untuk bertukar panas dan antara cairan di dalam tabung dan cairan di luar tabungTabung dengan sirip adalah tabung datar baja karbon berlapis aluminium dengan sirip aluminium yang dilas.
Strip logam (aluminium, tembaga atau stainless steel) diikat ke permukaan luar tabung dasar dengan cara berliku, pengelasan atau penyampaian.Fungsi utamanya adalah untuk meningkatkan area pertukaran panas dan meningkatkan efisiensi transfer panas di sisi udara.
Jalur sirip dililit pada sudut tertentu (seperti sudut heliks 30°~60°) untuk membentuk sirip spiral berkelanjutan, yang dapat ditandai sebagai "Tipe L".
Akar sirip berbentuk "L" dan diikat ke tabung dasar dengan penguncian mekanis atau pengelasan untuk meningkatkan kekuatan kontak antara sirip dan tabung dasar dan mencegah longgar.
Keuntungan utamanya mungkin adalah kinerja anti-getaran atau struktur transfer panas khusus.Pemulihan panas limbah dan skenario lainnya, dan harus dipilih berdasarkan karakteristik medium (suhu, korosif), kondisi lingkungan (kecepatan angin, debu) dan faktor biaya.
Keuntungan Utama
Transfer panas yang efisien: Luas permukaan sirip yang diperluas dapat mencapai 10 ~ 30 kali dari tabung dasar, secara signifikan meningkatkan efisiensi transfer panas di sisi udara.
Ketahanan korosi: Jika aluminium sirip + baja karbon tabung dasar (Al-Fe bimetallic) digunakan, ia memiliki kedua keuntungan biaya dan ketahanan korosi atmosfer.
Kekuatan mekanik: Desain akar berbentuk L atau proses pengelasan memastikan bahwa sirip tidak mudah jatuh dalam aliran udara berkecepatan tinggi.
Ekonomi: Biaya lebih rendah daripada tabung sirip bergulir (Embedded Fin), cocok untuk aplikasi skala besar.
SS304 Komposisi kimia
| Elemen |
% Saat ini |
| Karbon (C) |
0.07 |
| Besi (Cr) |
17.50 - 19.50 |
| Mangan (Mn) |
2.00 |
| Silikon (Si) |
1.00 |
| Fosfor (P) |
0.045 |
| Sulfur (S) |
0.015b) |
| Nikel (Ni) |
8.00 - 10.50 |
| Nitrogen (N) |
0.10 |
| Besi (Fe) |
Saldo |
SS304 Sifat Mekanis
| Properti |
Nilai |
| Kekuatan yang Komprehensif |
210 MPa |
| Bukti Stres |
210 Min MPa |
| Kekuatan tarik |
520 - 720 MPa |
| Perpanjangan |
45 Min% |
Aplikasi
Air Cooler:
Digunakan untuk mendinginkan minyak dan gas suhu tinggi (seperti gas keluaran unit krak katalitik), kondensasi hidrokarbon ringan (seperti pemulihan LPG).
Contoh: Tabung Wound Fin biasanya digunakan dalam pendingin udara standar API 661, dan jenis sirip dipilih sesuai dengan suhu sedang (seperti sirip baja tahan karat untuk suhu tinggi).
Sistem pemulihan panas limbah:
Untuk memulihkan panas di boiler panas limbah gas buang, bahan sirip harus tahan terhadap oksidasi suhu tinggi (seperti baja tahan karat 409).
Peralatan pendingin:
Tabung sirip luar amoniac atau Freon kondensator, sirip aluminium dapat mengurangi berat dan mencegah korosi.
