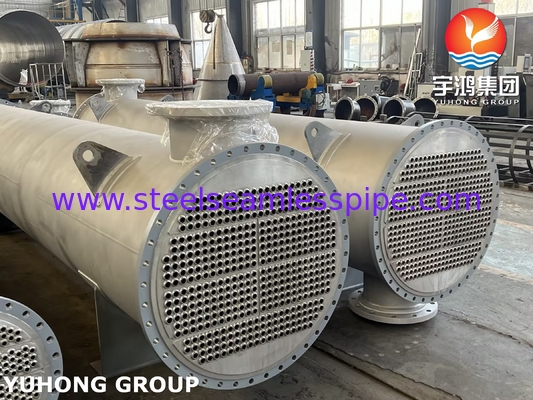

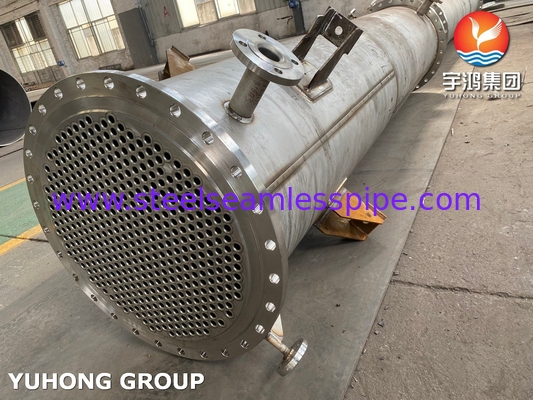

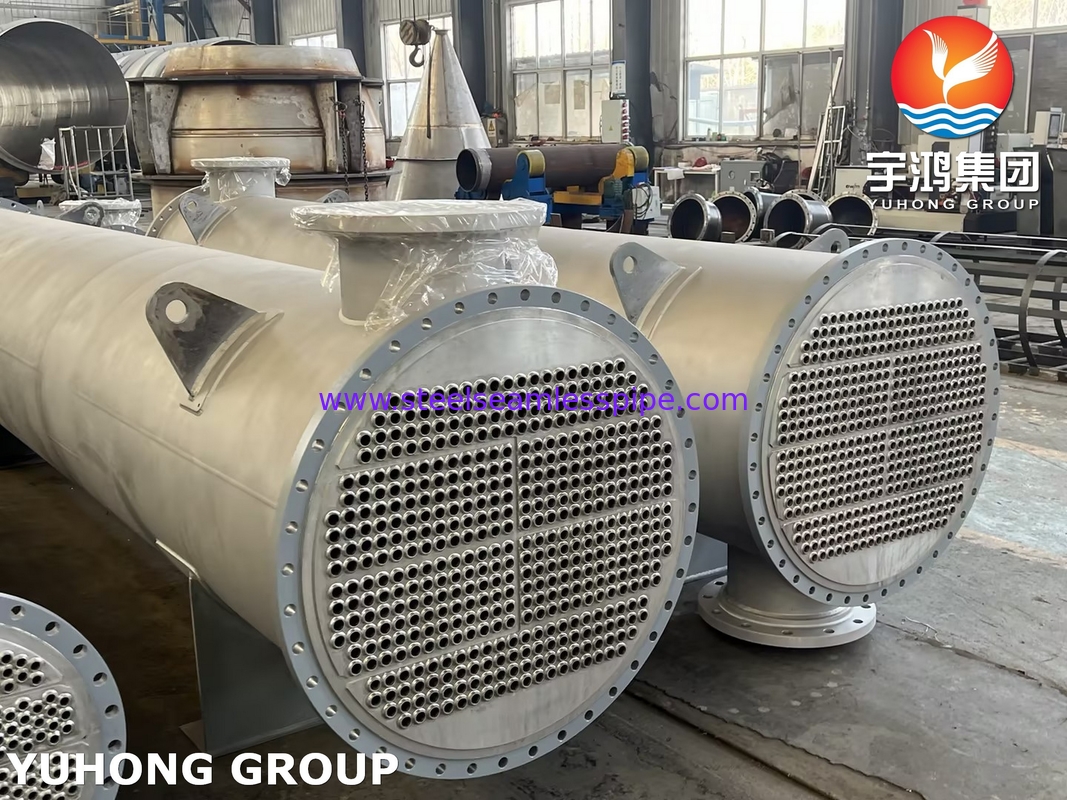

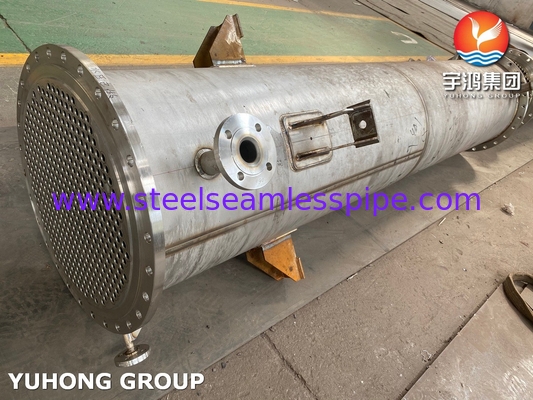

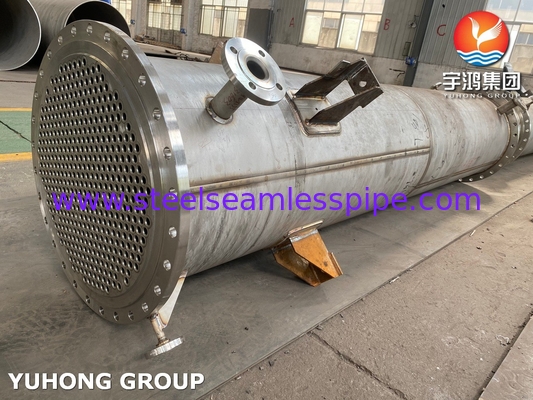

Shell tabung tetap dan penukar panas tabung AEL, BEM, NEN Tipe TEMA Kelas

Shell tabung tetap dan penukar panas tabung AEL, BEM, NEN Tipe TEMA Kelas

  • Shell tabung tetap dan penukar panas tabung AEL, BEM, NEN Tipe TEMA Kelas
  • Shell tabung tetap dan penukar panas tabung AEL, BEM, NEN Tipe TEMA Kelas
  • Shell tabung tetap dan penukar panas tabung AEL, BEM, NEN Tipe TEMA Kelas
  • Shell tabung tetap dan penukar panas tabung AEL, BEM, NEN Tipe TEMA Kelas
Shell tabung tetap dan penukar panas tabung AEL, BEM, NEN Tipe TEMA Kelas
Detail produk:
Tempat asal: CN
Nama merek: YUHONG
Sertifikasi: ASME U Stamp, PED 2014/68/EU, ISO 9001/14001
Nomor model: Penukar panas lembar tabung tetap
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 set
Harga: Dapat dinegosiasikan
Packaging Details: Weatherproofed with steel skids for ocean freight
Waktu pengiriman: 120 HARI
Syarat-syarat pembayaran: T/T, L/C terlihat
Menyediakan kemampuan: 15 set/bulan
Kontak
Semua produk
Pipa Seamless Stainless Steel (290)
Tabung Mulus Stainless Steel (277)
Pipa Stainless Steel Dupleks (127)
Tabung Baja Tahan Karat Dupleks (29)
Tabung jarum (107)
Tabung Sirip (631)
Penukar panas (17)
Tabung Penukar Panas (424)
Paket tabung penukar panas (37)
Lembar Tabung Penukar Panas (116)
penyekat penukar panas (36)
Pendingin udara (8)
Kapal Tekanan (4)
Pipa Las Stainless Steel (57)
Tabung Las Stainless Steel (114)
Nikel paduan pipa (261)
Tabung Paduan Nikel (79)
Tabung paduan tembaga (227)
Tabung Baja Paduan (184)
tabung titanium (10)
Bright Annealed Tube (153)
Tabung Boiler (145)
pemasangan baja (804)
Flensa Baja (590)
Yang lain (391)
Bagian Pelapis (7)
Detil Deskripsi produk
Tabung: ASTM SA179 tabung baja karbon tanpa jahitan Tekanan desain (tabung): 4.0 MPa (580 psi)
Tabung Od: 19,05 mm Tubesheet: SA516 GR.70 + SS309L Lapisan berpakaian (ikatan ledakan)
Tekanan Desain (Shell): 2.5 MPa (362 psi) Kerang: ASTM SA516 GR.70 Baja karbon
Bahan Baffle: SA516 GR.70 Baja Karbon (25% Cut Baffle, Segmental)
Menyoroti:

ASTM SA179 tabung baja karbon tanpa jahitan

,

Pipa baja karbon tanpa jahitan penukar panas

Shell tabung tetap dan penukar panas tabung AEL, BEM, NEN Tipe TEMA Kelas



Yuhong Holding Group Co., Ltdadalah pemimpin yang diakui secara global dalam pembuatan dan pasokan peralatan industri, termasuk penukar panas, pemanas api, pendingin udara, dan komponen kritis mereka.Dengan pengalaman bertahun-tahun dan komitmen untuk memberikan produk berkualitas tinggi, kami melayani pelanggan di berbagai industri di seluruh dunia.ASTM SA179 tabung baja karbon tanpa jahitan, dirancang khusus untukPenukar panas lembaran tabung tetapTerkenal dengan konduktivitas termalnya yang sangat baik, daya tahan, dan keandalan, tabung tanpa jahitan SA179 adalah pilihan ideal untuk sistem penukar panas yang efisien dan tahan lama.

1. ASTM SA179 Komposisi Kimia dan Sifat Mekanis

Elemen Komposisi (%)
Karbon (C) ≤ 0.06
Mangan (Mn) 0.27 ¢ 0.63
Fosfor (P) ≤ 0.035
Sulfur (S) ≤ 0.035

Kandungan karbon rendah di SA179 meminimalkan risiko precipitation karbida, memastikan ketangguhan dan weldability unggul sambil mempertahankan konduktivitas termal yang sangat baik.



Properti Nilai
Kekuatan tarik ≥ 325 MPa (47.000 psi)
Kekuatan Hasil ≥ 180 MPa (26.000 psi)
Perpanjangan ≥ 35%
Kekerasan ≤ 72 HRB

Sifat mekanik ini memastikan bahwa tabung tanpa jahitan SA179 dapat menahan tekanan dan suhu tinggi sambil mempertahankan integritas struktural dan transfer panas yang efisien.

2Spesifikasi Teknis



Aku tidak tahu.Tidak, tidak. Aku tidak tahu.Parameter Aku tidak tahu.Spesifikasi
1 Aku tidak tahu.Tekanan Desain (Shell) 2.5 MPa (362 psi)
2 Aku tidak tahu.Tekanan Desain (Tabung) 4.0 MPa (580 psi)
3 Aku tidak tahu.Standar Nozzle Flang RF ANSI B16.5 (Kelas 150/300)
4 Aku tidak tahu.Bahan Flange ASTM A105 Baja karbon tempa
5 Aku tidak tahu.Jenis gasket Serat spiral (SS316L + Grafit Filler)
6 Aku tidak tahu.Pengikat ASTM A193 B7 Studs + A194 2H Nuts
7 Aku tidak tahu.Dukungan Pendukung Saddle Tetap (SA516 Gr.70)
8 Aku tidak tahu.Perbaikan permukaan (Shell) Sandblasted (SA 2.5) + Epoxy Coating (≥ 120 μm)
9 Aku tidak tahu.Penutup interior tabung Elektropolisir (Ra ≤ 0,8 μm)
10 Aku tidak tahu.Efisiensi Termal ≥95% (Kondisi bersih)
11 Aku tidak tahu.Koefisien Transfer Panas 500-1200 W/m2·K (Berbeda-beda dengan Kecepatan Uap)
12 Aku tidak tahu.Penurunan Tekanan Sisi Kerang ≤ 0,05 MPa (7,25 psi)
13 Aku tidak tahu.Penurunan Tekanan Sisi Tabung ≤ 0,1 MPa (14,5 psi)
14 Aku tidak tahu.Ketahanan Kebocoran 00,0002 m2·K/W (Sisi tabung) / 0,0001 m2·K/W (Sisi cangkang)
15 Aku tidak tahu.Tingkat aliran uap maksimum 50 ‰ 200 t/jam
16 Aku tidak tahu.Kapasitas Kondensasi 10 ¥ 100 MW
17 Aku tidak tahu.Standar Las ASME Sec IX (SAW untuk las longitudinal, GTAW untuk sendi tabung-ke-tabung)
18 Aku tidak tahu.Metode NDT 100% RT (Shell Welds), PT (Tubesheet Joints), UT (Clad Bond Integrity)
19 Aku tidak tahu.Uji hidrostatik 1.5× Tekanan Desain (30 Menit, Kebocoran Nol)
20 Aku tidak tahu.Uji Pneumatik 1.1× Tekanan Desain (Helium Mass Spectrometry Leak Detection)
21 Aku tidak tahu.Pemeriksaan Pihak Ketiga TÜV/SGS Bersaksi (Fleksibel)
22 Aku tidak tahu.Sertifikasi Peraturan ASME U Stamp, PED 2014/68/EU, ISO 9001/14001
23 Aku tidak tahu.Lingkungan Instalasi Dalam ruangan/luar ruangan (perlindungan IP55), Zona Seismik 4 (IBC 2018)


3. Desain Penukar Panas Lembar Tabung Tetap



Penukar panas lembaran tabung tetap adalah salah satu jenis penukar panas yang paling umum.PeraturanASTM SA179 Tabung baja karbon tanpa jahitansangat cocok untuk sistem ini karena sifat transfer panas yang sangat baik dan kemampuan untuk menahan tekanan dan suhu tinggi.

Keuntungan dari Penukar Panas Lembar Tabung Tetap

  1. Desain yang Menghemat Biaya:

    • Konstruksi sederhana tanpa komponen terapung, mengurangi biaya manufaktur dan pemeliharaan.

  2. Efisiensi Tinggi:

    • Luas permukaan tabung yang besar memungkinkan transfer panas yang efisien antara cairan.

  3. Daya tahan:

    • Desain lembaran tabung tetap kokoh dan mampu menangani kondisi operasi yang keras.

  4. Berbagai Aplikasi:

    • Cocok untuk berbagai cairan, termasuk cairan dan gas, membuatnya serbaguna untuk industri yang berbeda.

4. Aplikasi ASTM SA179 tabung tanpa jahitan



PeraturanASTM SA179 Tabung baja karbon tanpa jahitandigunakan dalam berbagai aplikasi industri di mana transfer panas yang efisien sangat penting.Tabung-tabung ini sangat cocok untuk penukar panas lembaran tabung tetap yang beroperasi di bawah tekanan dan suhu tinggi.

Bidang Aplikasi Utama

  1. Industri Petrokimia:

    • Digunakan dalam penukar panas untuk proses pemurnian, pabrik kimia, dan fasilitas pengolahan gas.

  2. Generasi Listrik:

    • Dalam kondensor uap, pemanas air, dan penukar panas penting lainnya di pembangkit listrik.

  3. Industri Minyak dan Gas:

    • Cocok untuk platform lepas pantai, pipa, dan pabrik pengolahan di mana transfer panas yang andal sangat penting.

  4. Sistem HVAC:

    • Digunakan dalam sistem pemanasan, ventilasi, dan pendingin udara skala besar untuk pendinginan dan pemanasan.

  5. Industri Makanan dan Minuman:

    • Dalam penukar panas sanitasi untuk proses yang membutuhkan transfer panas berkualitas tinggi dan kebersihan.

  6. Pengolahan Kimia:

    • Ideal untuk reaktor dan penukar panas di pabrik manufaktur kimia.

Shell tabung tetap dan penukar panas tabung AEL, BEM, NEN Tipe TEMA Kelas 0
