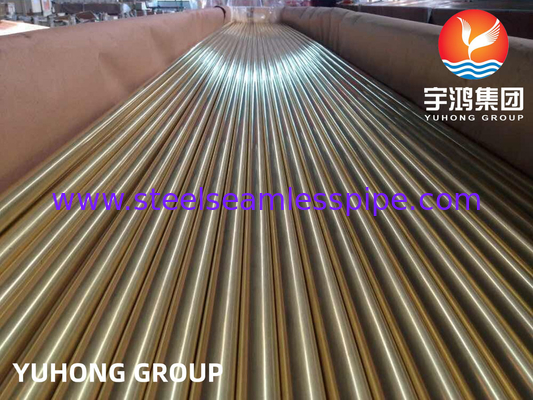

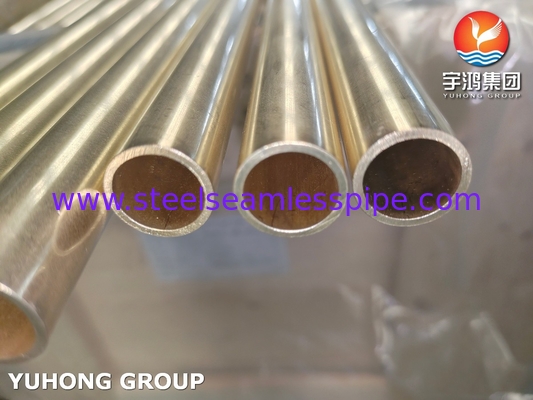

ASME SB111 C44300 tabung tembaga tanpa jahitan tabung tembaga untuk penukar panas

ASME B111 C44300 Tabung Kuning Tembaga Alloy Steel Seamless Tube, Tabung Penukar Panas

1. Materi Ringkasan

C44300 (Admiralty Brass)adalah paduan tembaga-sink dengan ketahanan korosi yang ditingkatkan, terutama digunakan dalam penukar panas, kondensator, dan aplikasi laut.

• Komposisi:

  • Cu (Tembaga): 70 ∼ 73%

  • Zn (Sink): Sisa saldo

  • Sn (Tin): 0,9~1,2% (ditambahkan untuk meningkatkan ketahanan korosi)

  • Sebagai (Arsenik): 0,02 ∼ 0,06% (untuk menghambat desinsifikasi)

2. Standar Utama

•

• ASME B111:

  • Judul:Standar untuk pipa dan tabung tembaga dan paduan tembaga tanpa jahitan

  • Ruang lingkup: Menentukan persyaratan untuk tabung tanpa jahitan yang terbuat dari tembaga dan paduan tembaga, termasuk dimensi, toleransi, sifat mekanik, dan metode pengujian.

  • C44300 Kepatuhan: mencakup komposisi kimia, sebutan temper (misalnya, O60, H58) dan kriteria kinerja.

3. Karakteristik Kinerja

•

• Ketahanan Korosi:

  • Tahan terhadapair garam,uap, dancairan pendingin industrikarena aditif timah dan arsenik.

  • BertahanPembuangandanerosi-korosidi lingkungan kecepatan tinggi.

• Konduktivitas Termal: Efisiensi termal yang tinggi (≈109 W/m·K), ideal untuk aplikasi transfer panas.

• Sifat Mekanis:

  • Kekuatan tarik: 330 ∼ 450 MPa (tergantung pada suhu)

  • Kekuatan output: 125 ‰ 345 MPa

  • Kekerasan: 55155 HV

4. Aplikasi

•

• Penukar Panas & Kondensator:

  • Kondensator pembangkit listrik, sistem HVAC, dan penukar panas kilang.

  • Diutamakan di lingkungan laut karena ketahanan air asin.

• Teknik Kelautan:

  • Pipa air laut, kondensator kapal, dan sistem desalinasi.

• Sistem pendingin industri:

  • Pengolahan kimia, minyak & gas cooling loop.

5. Manufaktur & Pengujian (ASME B111)

•

• Proses tabung tanpa jahitan: Diproduksi melalui ekstrusi atau menggambar dingin untuk memastikan struktur mikro yang seragam.

• Nama Temperature:

  • O60 (Dilapisi): Lembut, ductility tinggi untuk membentuk.

  • H58 (Menggambar keras): Kekuatan yang lebih tinggi untuk aplikasi struktural.

• Uji Coba yang Wajib:

  • Uji hidrostatik/pneumatik: Memastikan kedap air.

  • Pengujian Eddy Current (ET)Mendeteksi cacat permukaan.

  • Uji perataan/pengebakaran: Memvalidasi ketangguhan.

6. Keuntungan dari paduan tembaga lainnya

7. Kepatuhan & Sertifikasi

•

• Kesesuaian dengan ASME B111: Membutuhkan sertifikasi komposisi kimia, sifat mekanik, dan toleransi dimensi.

• Sertifikasi Tambahan:

  • ASTM B111: Setara dengan ASME B111 untuk tabung paduan tembaga tanpa jahitan.

  • EN 12451: Standar Eropa untuk pipa tanpa jahitan paduan tembaga.
